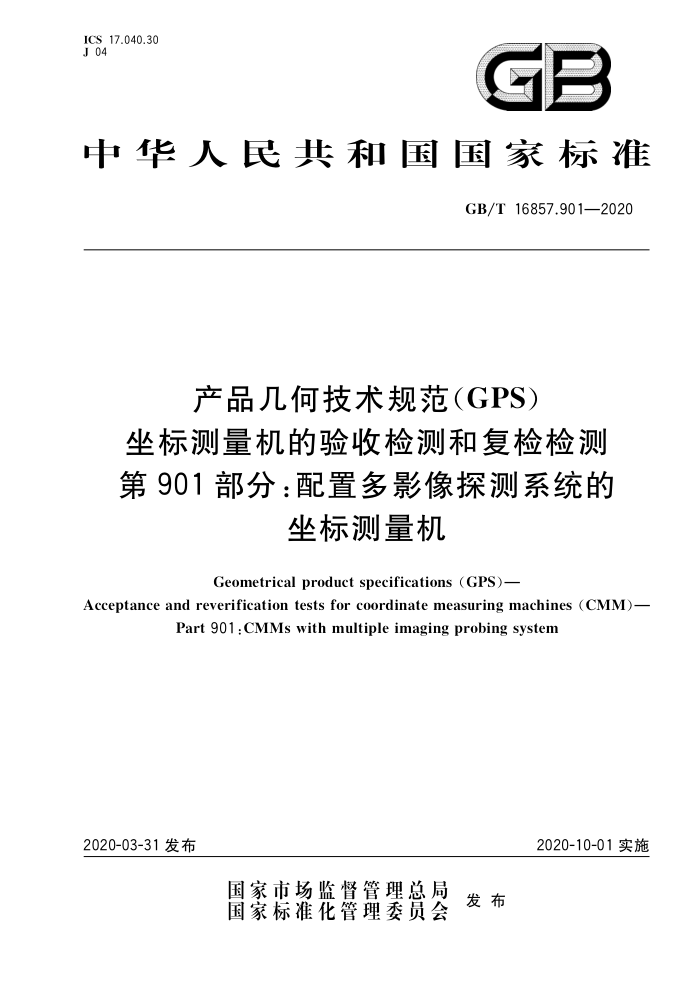

中华人民共和国宝家标准
GB/T 16857.901—2020
产品几何技术规范（GPS）
坐标测量机的验收检测和复检检测第901部分：配置多影像探测系统的
坐标测量机
Geometrical product specifications (GPS)-
Acceptance and reverification tests for coordinate measuring machines (CMM)-
Part 901 : CMMs with multiple imaging probing system
2020-10-01实施
2020-03-31发布
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T 16857.901—2020
前言
GB/T16857《产品几何技术规范（GPS） 坐标测量机的验收检测和复检检测》拟分为如下部分：
第1部分：词汇；第2部分：用于测量线性尺寸的坐标测量机; 第3部分：配置转台的轴线作为第四轴的坐标测量机; 第 4 部分：在扫描模式下使用的坐标测量机； -第5部分：使用单探针或多探针接触式探测系统的坐标测量机；第 6 部分：计算高斯拟合要素误差的评定；第7部分：使用视觉探测系统的坐标测量机; 第8部分：使用光学距离传感器的坐标测量机; 第9部分：配置多种探测系统的坐标测量机; 第901部分：配置多影像探测系统的坐标测量机；第 10部分：用于测量点到点距离的激光跟踪仪；第12部分：铰接臂坐标测量机（CMM）。
本部分为GB/T 16857第901部分。 本部分按照GB/T1.1一2009 给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由全国产品几何技术规范标准化技术委员会（SAC/TC240)提出并归口。 本部分起草单位：苏州天准科技股份有限公司、中机生产力促进中心、中国计量科学研究院、陕西威
尔机电科技有限公司、深圳市计量质量检测研究院
本部分主要起草人：王志伟、明翠新、王为农、曹葵康、杨聪、于冀平、施玉书、郭继平、张涛、朱悦
54C
1 GB/T 16857.901—2020
引言
本部分根据 ISO 10360-9 Geometrical product specifications （GPS)一Acceptance and reverifica- tion tests for coordinate measuring systems (CMS)- -Part 9 :CMMs with multiple probing systems 起草，是其在配置多个不同参数和方向的视觉探测系统坐标测量机（符合第7部分的定义)的特定条件下的具体应用。
Ⅱ GB/T 16857.901—2020
产品几何技术规范（GPS)
坐标测量机的验收检测和复检检测第901部分：配置多影像探测系统的
坐标测量机
1范围
GB/T16857的本部分规定了对配置多影像探测系统的坐标测量机进行验收检测和复检检测的
方法。
本部分所描述的检测结果包含坐标测量机和探测系统的各种误差的影响，是对使用单一视觉探测系统坐标测量机的探测误差及长度测量误差检测的补充。
本部分适用于配备多个影像探头的坐标测量机。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 18779.1产品几何量技术规范（GPS）工件与测量设备的测量检验第 1部分：按规范检
验合格或不合格的判定规则（GB/T 18779.1一2002，eqvISO 14253-1:1998）
ISO 10360-1产品几何技术规范（GPS）坐标测量机的验收检测和复检检测第 1部分：词汇 [Geometrical porduct specifications(GPS)Acceptance and reverification tests for coordinate measur- ing machines(CMM)—Part 1 : Vocabulary
ISO 10360-7产品几何技术规范（GPS）坐标测量机的验收检测和复检检测第7部分：使用视觉探测系统的坐标测量机［Geometrical product specifications（GPS)一Acceptance and reverification tests for coordinate measuring machines (CMM)—Part 7:CMMs equipped with imaging probing sys- tems.
Z1C
ISO10360-9产品几何技术规范（GPS）坐标测量机的验收检测和复检检测第9部分：配置多种探测系统的坐标测量机［Geometrical product specifications（GPS）一Acceptance and reverification tests for coordinate measuring systems (CMS)Part 9:CMMs with multiple probing systems
ISO 14253-1产品几何技术规范（GPS）工件与测量设备的测量检验第1部分：按规范检验合格或不合格的判定规则［Geometrical porduct specifications（GPS）一Inspection by measurement of workpieces and measuring equipmentPart 1: Decision rules for verifying conformity or nonconformity with specifications
ISO/IEC Guide 99国际计量学词汇基础和通用概念及有关术语（VIM）［International vocabu- lary of metrology—Basic and general concepts and associated terms (VIM)
3　术语和定义
ISO 10360-1、ISO 10360-7、ISO 10360-9、ISO 14253-1 和 ISO/IEC Guide 99 界定的以及下列术语 GB/T 16857.901—2020
和定义适用于本文件。 3.1
影像探测系统imaging probing system 通过影像系统建立测量点的探测系统。 注1：本部分主要是关于能在探测系统轴的横向方向进行测量的影像探测系统。 注2：视频或视觉探测系统就是影像探测系统。
3.2
多影像探测系统坐标测量机CMMs with multiple imaging probing system 配置多个影像探测系统的坐标测量机。
3.3
(影像探测系统的）测量平面measuring plane（of the imaging probing system) 影像探测系统视场定义的二维平面。
3.4
平行多影像探测系统parallel multiple imaging probing systenm 测量平面呈平行关系的多影像探测系统
3.5
非平行多影像探测系统nonparallel multiple imaging probing system 测量平面不平行的多影像探测系统。
3.6
检测圆test circle 用于验收检测和复检检测的圆形实物标准器。
3.7
检测球test sphere 用于验收检测和复检检测的球形实物标准器。
3.8
平行多影像探测系统形状误差parallel multiple imaging probing system form error P Form.Cil 用平行多影像探测系统测量同一个检测圆,对所有影像探测系统的数据,用无约束最小二乘法拟合
计算圆心，所有测量点到圆心的距离的极差即形状误差。 3.9
平行多影像探测系统尺寸误差parallel multiple imaging probing system size error P size.Cir.nX 25: : PMIPS 用平行多影像探测系统测量同一个检测圆，对所有影像探测系统的数据，用无约束最小二乘法拟合
计算直径，计算值与检测圆实际值的差值即尺寸误差。 3.10
平行多影像探测系统位置误差parallel multiple imaging probing system location error L Dia. Cir.n × 25 : PMIP 用平行多影像探测系统测量同一个检测圆，对每个探测系统的数据，用无约束最小二乘法拟合计算
圆心，包含各个圆心的最小外接圆的直径即位置误差。 3.11
非平行多影像探测系统形状误差nonparallel multiple imaging probing system form error P Form.Sph.n× 25: NPMIPS 用非平行多影像探测系统测量同一个检测球,对所有影像探测系统的数据，用无约束最小二乘法拟
2 GB/T 16857.901—2020
表1 (续)
符号
含义
非平行多影像探测系统形状误差非平行多影像探测系统尺寸误差非平行多影像探测系统位置误差平行多影像探测系统形状最大允许误差平行多影像探测系统尺寸最大允许误差平行多影像探测系统位置最大允许误差非平行多影像探测系统形状最大允许误差非平行多影像探测系统尺寸最大允许误差非平行多影像探测系统位置最大允许误差
P Form.Sph.n× 25: NPMIPS P size.Sph.nx 25 : NPMIPS L Dia.Sph.n×25: NPMIPS P Form.Cir.n X 25:: PMIPS, MPH P siz.Cirn× 25:PMIPS,MPE L Dia. Cir.nX 25 : : PMIPS, MPE P Form.Sph.n X 25: NPMIPS, MPE P size.Sph.nX 25 : NPMIPS, MPF L Dia.Sph.nX 25: NPMIPS, MPE
5计量特性要求
5.1　一般要求
在参照本部分进行检测之前,应首先参照GB/T16857.7对坐标测量机使用各个探测系统分别进行探测误差及长度测量误差的检测。 5.2多影像探测系统的误差
误差P Form.Ci.n× 25: PMIPS 、P size.Cir.nX 25: PMIPS 、L Da.Cir,nX25: PMIPS 及P Form.Sph.n× 25:NPMIPS 、Psize.Sph.nX 25: NPMIPS 、 L Dia.Sph,n×25::NPMIPs 不应超过对应的最大允许误差PForm.Cir,n×25:PMIPS,MPE、Psize.Cirn×25:PMIPS,MPE 、 L Dia.Cirn× 25: PMIPS,MPE 及 P Form.Sph.nx25:NPMIPS,MPE、P size.sph.nx 25: NPMIPS,MPE、L Dia.Sph.n× 25: NPMIPS,MPE 。 这些最大允许误差值的表述：
验收检测,由制造商规定; 复检检测，由使用方规定。
误差及其相应的最大允许误差以微米(μm)表示。 5.3环境条件
环境条件的允许极值，包括坐标测量机安装场地影响测量工作的温度、湿度和振动等，规定如下：
验收检测，由制造商规定; 复检检测，由使用方规定。
在这两种情况下，使用方都可以在允许极值范围内任意选择环境条件。 验收检测中，使用方有责任为坐标测量机提供制造商技术指标中规定的环境。如果环境不符合规
范，不能要求验证本部分中的最大允许误差或最大允许差值。 5.4操作条件
对于第6章规定的检测，应按照制造商操作手册给出的程序来操作坐标测量机，应遵守操作手册的规范，主要包括：
5
