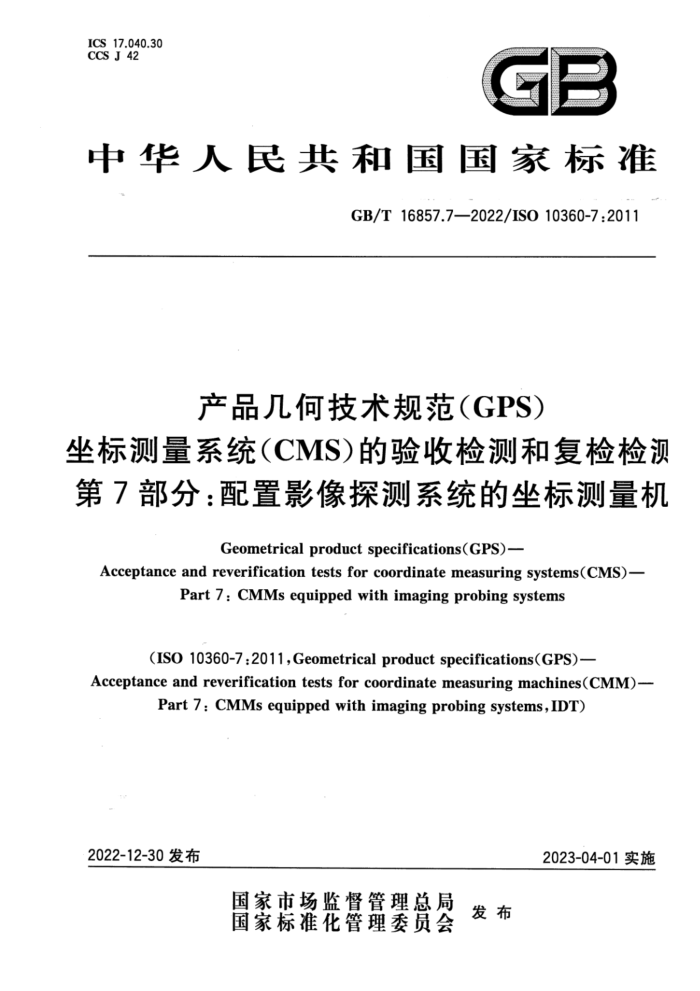

中华人民共和国国家标准
GB/T16857.7—2022/ISO10360-7:2011
产品几何技术规范（GPS）
坐标测量系统（CMS）的验收检测和复检检测第7部分：配置影像探测系统的坐标测量机
Geometrical product specifications(GPS)-
Acceptance and reverification tests for coordinate measuring systems(CMS)-
Part 7 : CMMs equipped with imaging probing systems
(ISO 10360-7 :2011,Geometrical product specifications(GPS)-
Acceptance and reverification tests for coordinate measuring machines(CMM)--
Part 7 : CMMs equipped with imaging probing systems, IDT)
2023-04-01实施
2022-12-30发布 目 次
前言引言 1范围 2规范性引用文件 3术语和定义 4 符号 5环境和计量要求 5.1环境条件 5.2 操作条件 5.3 不同配置的影像测头坐标测量机的要求 6验收检测和复检检测 6.1 通则 6.2 长度测量误差 6.3 垂直度误差Esq 6.4 长度测量误差重复精度RB或Ru 6.5 探测性能（PF2D） 6.6影像测头探测误差PFV2D 合格判定
10
10
17
15
+17
17
18 ·20 20 21 21
7
7.1 验收检测· 7.2 复检检测 8应用· 8.1 验收检测 8.2 复检检测 8.3期间核查 9产品文件和数据页中的说明· 附录A（资料性）期间核查：
21 21 22 22 24
A.1CMM的期间核查 A.2期间核查及与规范的比对附录B（规范性） 代表参考检测长度的标准器 B.1 通则 B.2 双向测量
24 24 25 25 25 附录C（资料性） 检验垂直度误差的替代方法 C.1 总则 C.2 测量设备 C.3 测量方位·· C.4 测量程序。 C.5检测结果的处理· 附录D（规范性）低CTE标准器的数学修正 D.1 总则· D.2要求· 附录E（资料性）与GPS矩阵模型的关系 E.1 概述· E.2关于标准及其使用的信息 E.3在GPS矩阵模型中的位置 E.4 相关的标准参考文献
30 30 30 30 30 30 32 32 32 33 33 33 33 33 34 前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T16857《产品儿何技术规范（GPS） ）坐标测量系统（CMS）的验收检测和复检检测》 的第7部分。GB/T16857已经发布了以下部分：
第1部分：词汇；第2部分：用于测量线性尺寸的坐标测量机；第3部分：配置转台的轴线为第四轴的坐标测量机；第4部分：在扫描模式下使用的坐标测量机；第5部分：使用单探针或多探针接触式探测系统的坐标测量机；第6部分：计算高斯拟合要素的误差的评定； -第7部分：配置影像探测系统的坐标测量机；第8部分：使用光学距离传感器的坐标测量机； -第9部分：配备多种探测系统的坐标测量机；一第901部分：配置多影像探测系统的坐标测量机第10部分：激光跟踪仪：第12部分：关节臂式坐标测量机。
本文件等同采用ISO10360-7:2011《产品几何技术规范（GPS）坐标测量机的验收检测和复检检测第7部分：配备影像测头的坐标测量机》。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国产品几何技术规范标准化技术委员会（SAC/TC240）提出并归口。 本文件起草单位：苏州天准科技股份有限公司、上海市质量监督检验技术研究院、西安爱德华测量
设备股份有限公司、中国计量科学研究院、卡尔蔡司（上海）管理有限公司、北京丹青华瑞科贸有限责任公司、海克斯康制造智能技术（青岛）有限公司、中机生产力促进中心有限公司、深圳市中图仪器股份有限公司、东莞市中旺精密仪器有限公司、中机研标准技术研究院（北京）有限公司、池州市安安新材科技有限公司。
本文件主要起草人：曹葵康、陈刚、王为农、邓小锋、韩定中、刘军传、王慧珍、李莉、郑春平、张伟康、 张和君、杨广朱悦、黄进。 引言
针对坐标测量机验收检测和复检检测标准缺失，相应的检测标准需求迫切等关键问题，重点研究验
证坐标测量机的验收检测和复检检测方法，合格判定规则、验收检测和复检检测的应用，制定符合产品几何技术规范CGPS）的坐标测量系统（CMS）的验收检测和复检检测国家标准。
GB/T16857《产品几何技术规范（GPS）坐标测量系统（CMS）的验收检测和复检检测》是基于产品几何技术规范（GPS)体系，运用坐标测量技术、传感器技术及误差理论等，通过理论分析、国际标准研究、测量应用实践经验总结等开展制定的坐标测量机验收检测和复检检测推荐性国家标准。 GB/T16857的制定可填补我国坐标测量机验收检测和复检检测标准的空白，有助于各相关坐标测量机制造商统一检测方法，提升出厂坐标测量机性能的一致性和稳定性，为坐标测量机的验收检测和复检检测，提供强有力的技术支撑。
GB/T16857拟由14部分构成。
第1部分：词汇。目的在于确定坐标测量机及其验收检测和复检检测的词汇。 一第2部分：用于测量线性尺寸的坐标测量机。自的在于规定用于测量线性尺寸的坐标测量
机按照制造商给定的特性指标进行验收检测的验证方法，以及用户对测量机进行周期复检检测的验证方法。 第3部分：配置转台的轴线为第四轴的坐标测量机。目的在于规定验证一台由制造商所规定的四轴坐标测量机性能的验收检测规范，以及用户能定期再验证四轴坐标测量机性能的复检检测规范。 第4部分：在扫描模式下使用的坐标测量机。目的在于规定在扫描模式下使用的坐标测量机性能的验收检测和复检检测。 一第5部分：使用单探针或多探针接触式探测系统的坐标测量机。目的在于规定带有接触式探
测系统的坐标测量机特性的验收检测和复检检测的方法。 第6部分：计算高斯拟合要素的误差评定。目的在于规定检测软件的方法，该软件是用于坐标测量计算拟合要素。 第7部分：配置影像探测系统的坐标测量机。目的在于规定验证用于测量尺寸的坐标测量机的验收检测方法，以确定其是否达到由制造商所规定的性能，以及用户定期验证坐标测量机性能的复检检测方法。 第8部分：使用光学距离传感器的坐标测量机。目的在于规定由坐标测量机制造商或用户规定的性能要求，按照制造商给定的特性指标验证坐标测量机的验收检测方法、用户定期验证坐标测量机性能的复检检测方法、合格判定规则、验收检测和复检检测的应用。 第9部分：配置多种探测系统的坐标测量机。目的在于规定配备接触/非接触测量模式多种探测系统坐标测量机的检测方法。 第901部分：配置多影像探测系统的坐标测量机。目的在于规定对配置多影像探测系统的坐标测量机进行验收检测和复检检测的方法。
一一第10部分：激光跟踪仪。目的在于规定激光跟踪仪性能的验收检测规范和用户定期再验证激
光跟踪仪性能的复检检测规范。 -第11部分：工业CT。目的在于规定以基于X射线衰减的X射线计算机断层扫描（CT）原理 检测。 第13部分：光学三维坐标测量机。 目的在于规定光学三维坐标测量机性能的验收检测和复检检测。 产品儿何技术规范（GPS）
坐标测量系统（CMIS）的验收检测和复检检测第7部分：配置影像探测系统的坐标测量机
1范围
本文件规定了验证用于测量尺寸的坐标测量机性能的验收检测方法，以确定其是否达到由制造商所规定的性能。本文件还规定了用户定期验证坐标测量机性能的复检检测方法。
本文件只适用于按离散点探测模式进行操作的任一形式的配置影像探测系统的笛卡尔坐标系坐标测量机。
本文件未明确适用于：
非笛卡尔坐标系的坐标测量机。但各方在达成一致的情况下，可将本文件应用于非笛卡尔坐标系的坐标测量机。 使用其他类型光学测头的坐标测量机。但各方在达成一致的情况下，可将本文件应用于使用其他光学测头的坐标测量机。 使用接触式探测系统的坐标测量机（见ISO10360-2的接触式探测系统）。
本文件规定了验证由制造商或用户指定的坐标测量机的性能要求的验收检测和复检检测方法、检验一致性的规则及应用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO10360-1：2000产品几何量技术规范（GPS）坐标测量机的验收检测和复检检测第1部分:词汇[Geometrical Product Specifications (GPS)—Acceptance and reverification tests for coordi- nate measuring machines (CMM)-Part 1: VocabularyJ
注：GB/T16857.1一2002产品几何量技术规范（GPS）坐标测量机的验收检测和复检检测第1部分：词汇
(eqvISO10360-1:2000) ISO10360-2产品几何技术规范（GPS）坐标测量机的验收检测和复检检测第2部分：用于测
量线性尺寸的坐标测量机[Geometrical product specifications （GPS)一Acceptance and reverification tests for coordinate measuring machines (CMM)-Part 2: CMMs used for measuring linear dimen- sions
注：GB/T16857.2一2017产品几何技术规范（GPS）坐标测量机的验收检测和复检检测第2部分：用于测量线
性尺寸的坐标测量机（ISO10360-2:2009，IDT） ISO14253-1产品几何技术规范（GPS）工件与测量设备的测量检验第1部分：按规范验证合
格或不合格的判定规则[Geometrical product specifications（GPS)-Inspectionbymeasurement of workpieces and measuring equipment-Part l: Decision rules for verifying conformity or nonconform 不合格的判定规则(ISO14253-1：2017，IDT) ISO17450-1产品几何技术规范（GPS）通用概念第1部分：几何规范和检验的模型
[Geometrical product specifications(GPS)General concepts-Part l: Model for geometrical specifi- cation and verification
注：GB/T24637.1-2020产品几何技术规范（GPS）通用概念第1部分：几何规范和检验的模型（ISO17450-
1:2011,MOD) ISO/TS23165产品几何技术规范（GPS）坐标测量机的检测不确定度评估指南EGeometrical
product specifications(GPS)-Guidelines for the evaluation of coordinate measuring machine (CMM) test uncertainty]
注：GB/T34881-2017产品几何技术规范（GPS）坐标测量机的检测不确定度评估指南（ISO/TS23165
2006,IDT) ISO/IEC指南99国际计量学词汇基本概念和通用概念及相关术语（VIM)[Internationalwocab-
ulary of metrology-Basic and general concepts and associated terms (VIM))
3术语和定义
ISO10360-1,ISO10360-2，ISO14253-1,ISO17450-1.ISO/TS23165和ISO/IEC指南99界定的以及下列术语和定义适用于本文件。 3.1
影像探测系统imagingprobingsystem 通过影像系统生成测量点的探测系统。 注1：本文件主要关注测量方向垂直于探测系统轴向的影像探测系统。 注2：视频或视觉探测系统属于影像探测系统。
3.2
影像测头坐标测量机imagingprobeCMM 配置影像探测系统的坐标测量机。
3.3
视场field of view;Fov 影像探测系统能够观察到的区域。 见图1。 注：视场的测量范围或尺寸就是最终影像所再现的测量对象空间的范围。
3.4
测量窗口measuring window 视场中用于确定测量点的有效图像区域（ROI)。 见图1。 注：对于不同的影像测头坐标测量机，以及同一影像测头坐标测量机的不同测量应用，测量窗口的配置可能会有很
大的差异。
3.5
(影像探测系统的）测量平面measuring plane (of the imaging probing system) 影像探测系统视场定义的二维平面。
3.6
热胀系数coefficient of thermal expansionCTE
