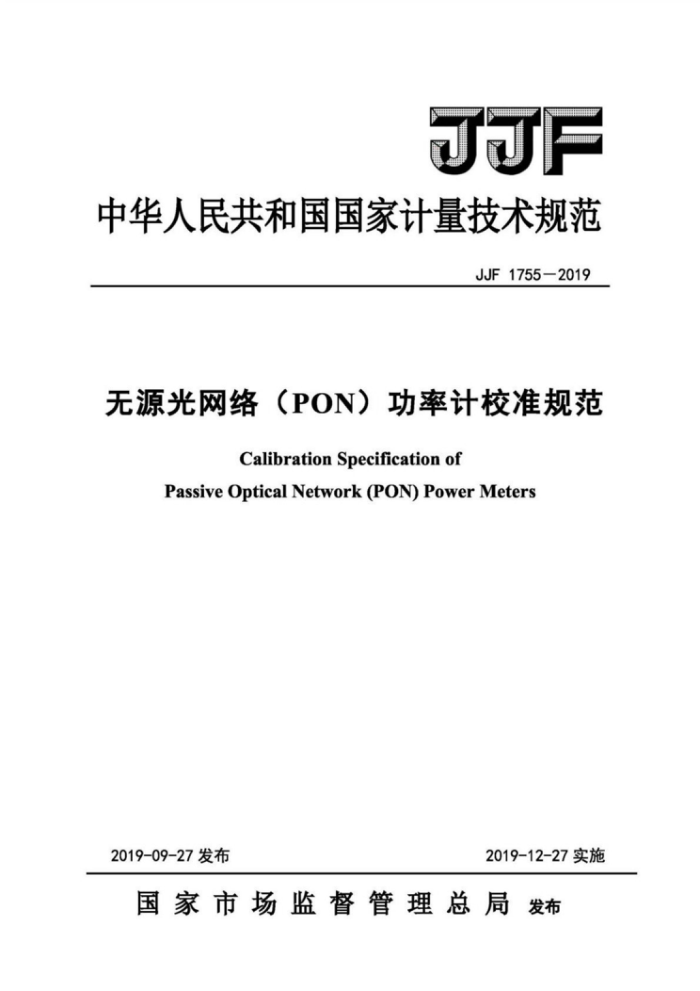

JJF
中华人民共和国国家计量技术规范
JJF1755—2019
无源光网络（PON）功率计校准规范
Calibration Specification of
PassiveOpticalNetwork(PON)PowerMeters
2019-12-27实施
2019-09-27发布
国家市场监督管理总局发布 JJF1755-2019
无源光网络（PON）功率计校准规范 Calibration Specification of PassiveOpticalNetwork(PONPowerMeters
JJF1755--2019
归口单位： 全国光学计量技术委员会主要起草单位： 国家通信计量站
上海市计量测试技术研究院
参加起草单位： 中国计量科学研究院
北京邮电大学
本规范委托全国光学计量技术委员会负责解释
1 JJF1755—2019
本规范主要起草人：
孙小强（国家通信计量站）
傅栋博（国家通信计量站）詹志强（上海市计量测试技术研究院）
参加起草人：
张颖艳（国家通信计量站）徐楠（中国计量科学研究院）忻向军（北京邮电大学）夏铭（上海市计量测试技术研究院）
Ⅱ JJF1755—2019
目 录
引 意
IV
1 范围
2 引用文件
3 术语
4 概述
7
5 计量特性
6 校准条件
7 校准项目和校准方法
8 校准结果表达
复校时间间隔
9
附录A 校准原始记录格式
9
附录B 校准证书内页格式
11
附录C 无源光网络（PON）功率计不确定度评定实例
12
IⅡI JJF1755—2019
引言
JJF1071-2010《国家计量校准规范编写规则》、JF1001-2011《通用计量术语及定义》、JF1059.1-2012《测量不确定度评定与表示》共同构成支撑本校准规范制定工作的基础性系列规范。
本规范为首次制定。
V JJF17552019
无源光网络（PON）功率计校准规范
1范围
本规范适用于无源光网络（PON）功率计的校准。
2引用文件
JJG965-2013通信用光功率计 YD/T1531-2006接入网设备测试方法一一基于以太网方式的无源光网络（EPON）凡是注日期的引用文件，仅注日期的版本适用于本规范。
3术语 3.1无源光网络passiveopticalnetwork（PON）
光分配网采用无源光分路器的光接入网。 3.2光线路终端opticallineterminal（OLT）
提供光接入网网络侧接口、并和一个或多个光分配网连接的设备。 3.3光网络单元opticalnetworkunit（ONU）
提供光接入网用户侧接口、并和光分配网连接的设备。 3.4突发光信号burstopticalsignal
在PON上行传输方向，ONU在所允许的时隙内以突发模式向OLT发送的光脉冲信
号。 3.5突发光功率burstopticalpower
在PON上行传输方向，ONU发送的突发光信号中光脉冲的峰值功率。
4概述
PON系统结构主要由位于中心局的OLT，位于用户端的ONU，以及包含无源光器件的光分配网组成。该结构中下行传输链路的激光波长为1490nm和1550nm，上行传输链路的激光波长为1310nm，传输链路的结构框图分别见图1和图2。上行传输链路中，传输带宽被划分为一序列时隙并按需分配给多个终端用户，ONU以时分多址接入的方式将上行信号发送至OLT，因此ONU发出的信号为突发光信号，避免多个用户同时发出上行请求导致的数据碰撞。
I JJF1755—2019
12
1
终端用户1
1490 mn 12...
02.
2
终端用户2
.
1550 n
12
1
XN
终端用户n
图1 下行传输链路的结构框图
古
1
终端用户1
1310 mm
ON
2
一
终端用户2
N
器
1 4
1xN
终端用户
ONU
图2上行传输链路的结构框图
PON功率计是光接入网建设和维护中常用的仪器，组成结构如图3所示，可在线同时测量上行链路中1310nm波长的突发光功率和下行链路中1490nm、1550nm波长的连续光功率，该结构中的耦合器引入了上行和下行方向上的通道插入损耗（也称通过插入损耗）。
ONU
OLT
1550nm
耦合器
波分复用器
杂
器 1310 nm
器 1490 nm 1550nm
图3PON功率计组成结构框图
按YD/T1531-2006中5.1的规定（与国际标准IEC62150-2:2004中7.3的方法相同），突发光功率可以由平均光功率、脉冲周期和脉冲宽度计算得到，图4给出了突发光信号的脉冲图形，突发光功率值P。与平均光功率值Po（单位均为dBm）的数学关系为
P=P+101g T
(1)
T,
式中Ti为脉冲周期，T2为脉冲宽度。PON功率计的测量原理是直接采集突发光信号中脉冲的峰值功率，该方式具有成本低的优点。然而从仪表校准方法的角度看，峰值功率无法直接进行溯源，需要采用公式（1）将突发光功率的测量转换为平均光功率的测量。 2 JJF1755—2019
脉冲周期T, 脉冲宽度T2
P
Pa
时间
图4突发光信号的脉冲图形
5计量特性 5.1光功率测量范围：（-30~+5）dBm 5.2突发光功率示值误差：土0.3dB 5.3连续光功率示值误差：±0.3dB 5.4通道插入损耗：≤1.5dB
注：以上技术指标不适用于合格性判别，仅供参考。
6校准条件 6.1环境条件 6.1.1环境温度：（23土5）℃； 6.1.2相对湿度：≤80%； 6.1.3电源电压：AC（220±11）V，频率：（50±1）Hz； 6.1.4校准地点周围无影响正常工作的机械振动和电磁干扰 6.2测量标准及其他设备 6.2.1稳定激光源
工作波长：（1490±10）nm、 （1550±10）nm；输出功率：≥2dBm；输出功率稳定度：土0.005dB（15分钟）。
6.2.2稳定脉冲光源
工作波长：（1310士10）nm；输出脉冲峰值功率：≥2dBm; 输出平均功率稳定度：土0.05dB（15分钟）：脉冲周期：（100～600）μS，占空比：（10～20）%。
6.2.3标准光功率计
