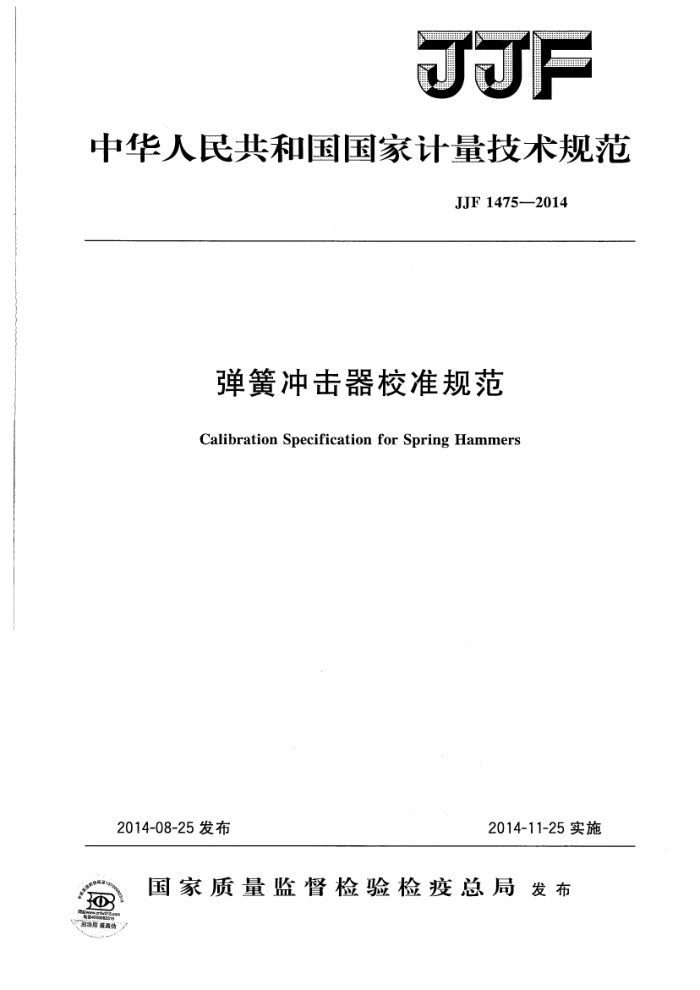

JJF
中华人民共和国国家计量技术规范
JJF 1475—2014
弹簧冲击器校准规范
Calibration Specification for Spring Hammers
2014-08-25发布
2014-11-25实施
国家质量监督检验检疫总局发布 中华人民共和国国家计量技术规范弹簧冲击器校准规范
JJF1475-2014
国家质量监督检验检疫总局发布
*
中国质检出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323 发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 1/16 印张 1 字数19千字 2014年12月第一版 2014年12月第一次印刷
*
书号：155026·J-2969
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：(010)68510107 JJF1475—2014
弹簧冲击器校准规范 Calibration Specificationfor
JJF1475—2014
Spring Hammers
归口单位：全国力值硬度计量技术委员会主要起草单位：北京航天计量测试技术研究所
浙江大成电器有限公司
深圳计量质量检测研究院
苏州市计量测试研究所
参加起草单位：江苏省计量科学研究院
安徽省计量科学研究院
本规范委托全国力值硬度计量技术委员会负责解释 JJF1475—2014
本规范主要起草人：
王小三（北京航天计量测试技术研究所）梅红伟（北京航天计量测试技术研究所）刘胜 (浙江大成电器有限公司) 黄仕源（深圳计量质量检测研究院）姚明 (苏州市计量测试研究所)
参加起草人：
刘炜 (江苏省计量科学研究院) 许光 (安徽省计量科学研究院) JJF1475—2014
目 录
引言 1 范围 2 引用文件 3术语 4 概述· 5计量特性 5.1 锤头球面半径 5.2 释放力 5.3 锤头顶点缩进距离 5. 4 冲击能量示值误差. 6校准条件 6.1环境条件 6.2校准用标准设备 7校准项目和校准方法 7. 1 锤头球面半径· 7.2 释放力 7. 3 锤头顶点缩进距离· 7.4 冲击能量示值误差. 8校准结果表达 9复校时间间隔· 附录A弹簧冲击器校准原始记录参考格式附录B弹簧冲击器校准结果不确定度评定方法及实例
(I) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (4) (5) (7)
-- JJF1475—2014
引言
本规范根据JJF1071-2010《国家计量校准规范编写规则》、JF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》规定的规则编写。
本规范在制定过程中充分考虑了国家标准GB/T2423.55一2006《电工电子产品环境试验第2部分：试验方法试验Eh：锤击试验》、IEC60068-2-75《Environmental testingPart2-75：Tests、TestEh：Hammertests》，本规范给出了校准弹簧冲击器计量特性的校准条件、校准项目和校准方法。
本规范为首次发布。
Ⅱ JJF1475—2014
弹簧冲击器校准规范
范围本规范适用于冲击能量为（0.20～2.00）J的弹簧冲击器校准。
1
2引用文件
本规范引用下列技术文件： GB/T2423.55一2006电工电子产品环境试验第2部分：试验方法试验Eh：锤
击试验
凡是注日期的引用文件，仅注日期的版本适用于本校准规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本校准规范。 3术语
冲击能量impactenergy 弹簧冲击器水平放置时，其撞击元件在冲击过程中所释放的能量。
4概述
弹簧冲击器是一种用于电工电子设备及其附件以及类似设备的，按规定方向、能量和次数进行撞击的试验装置。
弹簧冲击器由撞击元件、弹性负载释放机构及外壳等部件组成，如图1所示。
o
b
Z
8
9.
7
1一释放锥头；2一释放锥头弹簧；3一释放杆；4一释放弹簧；5一释放键；
6一操作钮；7一锤杆；8一锤弹簧；9一锤头
图1弹簧冲击器结构示意图
5计量特性
5.1 锤头球面半径
锤头球面半径为10mm士0.2mm。 JJF1475——2014
5.2释放力
释放撞击元件所需的力不大于10N。 5.3锤头顶点缩进距离
锤弹簧未压缩状态时，锤头顶点缩进释放锥头端面的距离应大于1mm。 5.4冲击能量示值误差
弹簧冲击器的冲击能量试验示值误差技术指标见表1。
表1弹簧冲击器技术指标
冲击能量示值误差/
标称值/J 0. 20 0.35 0.50 注：以上指标不是用于合格性判别，仅供参考。
标称值/J 0. 70 1. 00 2.00
冲击能量示值误差/J
±0.05 ±0.05 ±0.05
±0.02 ±0.03 ±0.04
6.校准条件 6.1环境条件
环境温度：（23士5）℃ 相对湿度：≤75% 其他条件：校准时不得有影响校准结果的干扰源。
6.2校准用标准设备 6.2.1专用半径规：最大允许误差：士0.02mm； 6.2.2工作测力仪：测量范围：（020）N，准确度等级：2.0级； 6.2.3深度卡尺或专用量具； 6.2.4·弹簧冲击器冲击能量校准装置，校准范围为（0～2）J，不确定度不大于相应校准点最大允许误差绝对值的1/3。 7 校准项目和校准方法 7.14 锤头球面半径
用专用半径规测量弹簧冲击器的锤头球面半径，先在某个方向上进行测量，然后旋
转90°后再测量1次，应符合5.1的要求。 7.2释放力
将弹簧冲击器垂直向上放置，使用测力仪抵住释放机构，缓慢施加力直至释放撞击元件，读取工作测力仪上的读数。 7.3锤头顶点缩进距离
锤弹簧未压缩状态时，用深度卡尺的测量基座压紧释放锥头，测量锤头顶点的缩进
距离。 7.4冲击能量示值误差
冲击能量校准示意图如图2所示。
2
