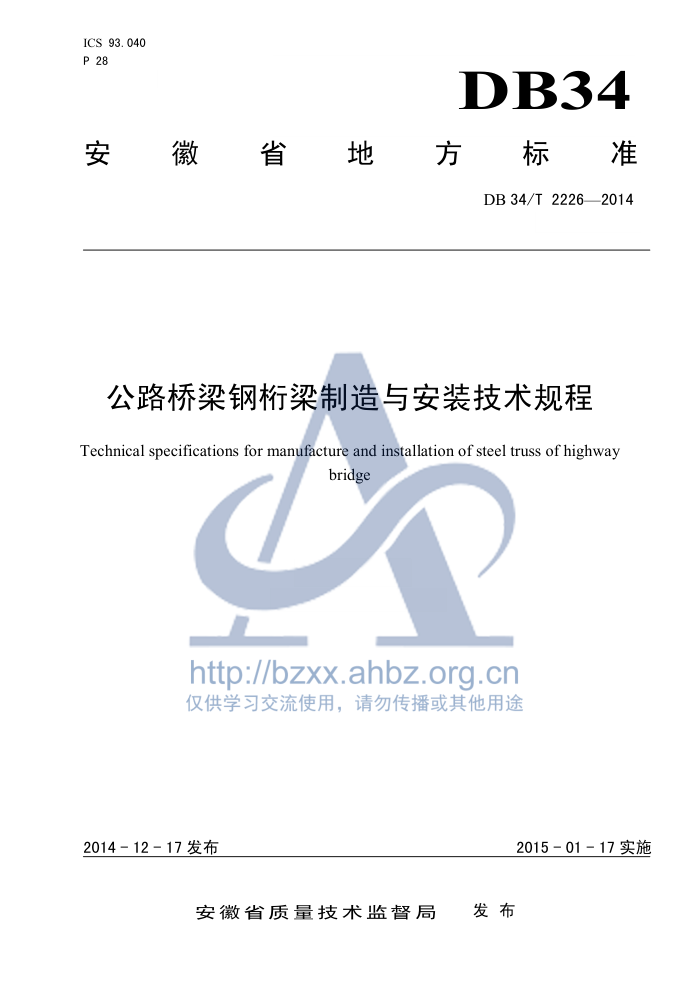

ICS 93.040 P 28
DB34
安徽省地 國方時 電标准
DB34/T2226——2014
公路桥梁钢梁制造与安装技术规程
Technical specifications for manufacture and installation of steel truss of highway
bridge
http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途
2014-12-17发布
2015-01-17实施
发布
安徽省质量技术监督局 http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途 DB34/T 22262014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由安徽省交通运输厅提出并归口。 本标准起草单位：安徽省交通建设工程质量监督局、中铁宝桥集团有限公司、江苏中泰桥梁钢构
股份有限公司、安徽省高速公路控股集团公司、安徽省交通规划设计研究总院股份有限公司、中铁大桥局集团有限公司、中交第二公路工程局有限公司。
本标准主要起草人：殷治宁、李军平、卞国炎、刘志刚、马增岗、吴义龙、殷永高、徐宏光、马贤贵、章征、张保德、刘俊、杨敏、武黎明、欧阳祖亮、杨元录、李硕。
http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途 DB34/T2226—2014
引言
随着安徽省经济建设的发展，公路桥梁使用钢结构日益增多，特别在大跨径桥梁上得到广泛应用。 目前，《公路工程质量检验评定标准》（JTGF80/1一2004）关于钢结构制造与安装工程质量指标及标准不能满足质量管理的需要。
为进一步加强安徽省公路桥梁钢结构制造与安装工程质量管理，统一钢结构制造与安装工程质量检验标准和评定方法，规范公路桥梁钢结构制造与安装工程质量控制指标和标准，促进施工单位、监理单位对关键工序或分项工程的施工质量是否合格进行检查判定，作为建设单位、政府质量监督部门对公路建设项目中桥梁钢结构制造和安装工程质量检验和等级评定的依据
针对此情况，在总结安徽省安庆长江公路大桥、马鞍山长江公路大桥及国内部分公路桥梁钢结构制造与安装质量管理经验的基础上，吸收了其成熟的技术和工艺，并结合安徽省公路桥梁钢结构工程施工实际，制定本标准。
http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途
II DB34/T2226—2014
公路桥梁钢梁制造与安装技术规程
1范围
本标准规定了公路桥梁钢梁制造与安装技术的术语定义和符号、材料、制造、安装、安全和环保。 本标准适用于公路桥梁钢桁梁制造和安装。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T226钢的低倍组织及缺陷酸蚀检验法 GB/T1228 钢结构用高强度大六角头螺栓 GB/T1229 钢结构用高强度大六角螺母 GB/T 1230 钢结构用高强度垫圈 GB/T 1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T 2650 焊接接头冲击试验方法 GB/T 2651 焊接接头拉伸试验方法 GB/T 2652 焊缝及熔敷金属拉伸试验方法 GB/T 2653 焊接接头弯曲试验方法 GB/T 2654 焊接接头硬度试验方法 GB/T 3323 金属熔化焊焊接接头射线照相 GB/T 3632 钢结构用扭剪型高强度螺栓连接副 GB/T 10433 电弧螺柱焊用圆柱头焊钉 GB/T 11345 焊缝无损检测超声检测技术、检测等级和评定 GB50205 钢结构工程施工质量验收规范 JB/T6061 无损检测焊缝磁粉检测 JT/T722 TBJ214
公路桥鞋构爱技条伯hbz.org.cn 铁路钢桥高强度螺连接燮定请勿传播或其他用途
文共子文
3术语和定义
下列术语和定义适用于本文件
3. 1
杆件memberbar 组成钢桁梁的基本单元。其中整体节点、弦杆、斜杆、竖杆、纵梁、横梁、桥门架、桥面板单元、
锚箱和独立编号的拼接板及节点板为主要杆件，其余为次要杆件。
1
