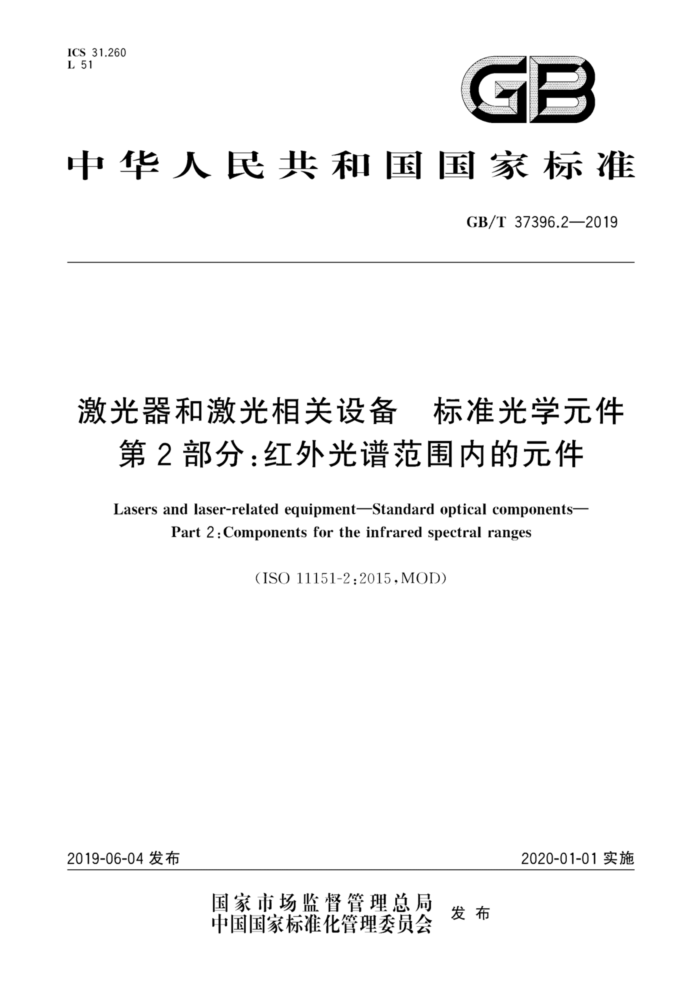

ICS 31.260 L 51
GB
中华人民共和国国家标准
GB/T37396.2—2019
激光器和激光相关设备 标准光学元件
第2部分：红外光谱范围内的元件
Lasers and laser-related equipment-Standard optical components-
Part 2 : Components for the infrared spectral ranges
(ISO 11151-2:2015,MOD)
2019-06-04发布
2020-01-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T37396.2—2019
目 次
前言范围规范性引用文件
/
2
光学元件代号光学材料质量要求· 尺寸公差 6.1 优选的尺寸 6.2 圆形光学元件的直径 6.3 反射镜和输出耦合镜的曲率 6.4 矩形和椭圆形窗口 6.5 焦距 6.6 厚度测量区域订单标识镀膜 10 包装
3
5 6
000001
8
9 GB/T37396.2—2019
前言
GB/T37396《激光器和激光相关设备标准光学元件》分为2个部分：
一第1部分：紫外、可见和近红外光谱范围内的元件；第2部分：红外光谱范围内的元件。
本部分为GB/T37396的第2部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用IS011151-2：2015《激光器和激光相关设备 厂标准光学元件第
2部分：外光谱范围内的元件》。
本部分与IS011152-2：2015的结构差异如下：
删除了附录A和参考文献。
本部分与ISO11151-2：2015的技术性差异及其原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，具体调整如下： ?用非等效采用国际标准的GB/T1185一2006代替了IS010110-7； ·用非等效采用国际标准的GB/T2831—2009代替了ISO10110-5； ·用非等效采用国际标准的GB/T7661一2009代替ISO10110-3； ·用非等效采用国际标准的GB/T13323一2009代替了ISO10110-1； ·用等同采用国际标准的GB/T26332.1—2018代替了ISO9211-1； ·用等同采用国际标准的GB/T26332.2—2015代替了ISO9211-2； ?增加引用了GB/T7424一2010（见第2章）； ·删除引用国际标准ISO10110-2、ISO10110-4、ISO10110-6。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国光学和光子学标准化技术委员会（SAC/TC103）归口。 本部分起草单位：中国科学院大连化学物理研究所、中国兵器工业标准化研究所、中国工程物理研
究院应用电子学研究所、沈阳仪表科学研究院有限公司、西南技术物理研究所、大连市标准化研究院、大连市产品质量检测研究院、国家红外及工业电热产品质量监督检验中心。
本部分主要起草人：王锋、李刚、孟凡萍、周文超、阴晓俊、叶大华、孙龙、金玉奇、贾文博、牛金辉、 于滨、唐超、姬彪。
I GB/T37396.22019
激光器和激光相关设备 标准光学元件
第2部分：红外光谱范围内的元件
范围
1
GB/T37396的本部分规定了近红外到中红外波段，波长从2.1m～15m光谱范围内的激光光学元件的要求。
本部分适用于激光器和激光相关设备使用的标准光学元件，包括平面、平面球面和球面基片
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1185—2006 光学零件表面疵病（ISO10110-7：1996，NEQ） GB/T2831—2009 光学零件的面形偏差（ISO10110-5：2007，NEQ） GB/T7242—2010 透镜中心偏差 GB/T7661-2009 光学零件气泡度（ISO10110-3：1996，NEQ） GB/T13323—2009 光学制图（ISO10110-1：2006，NEQ） GB/T26332.1—2018 光学和光学仪器 光学薄膜 第1部分：定义（ISO9211-1：2010，IDT） GB/T26332.2—2015 光学和光子学光学薄膜 第2部分：光学特性（ISO9211-2：2010.IDT）
光学元件代号
3
表1给出了本部分适用的光学元件代号。
表1光学元件代号
代号 10F IWC IWE IWR 10C IMF IMX IMV IPX IPV IBX IBV
光学元件类型
红外光学平晶 infrarcd optical [lats 红外圆形平面窗口infrarcd circularwindows-lat 红外椭圆形平面窗口in[rarcd clliptical windows-[lat 红外矩形平面窗口infrarcdrcctangularwindows-flat 红外平面输出耦合镜infrarcd outputcouplcrs-『lat 红外平面反射镜infrarcd mirrors-『lat 红外凸面反射镜infrarcdmirrors-convex 红外凹面反射镜infrarcd mirrors-concavc 红外平凸透镜inFrarcdplano-convcxlcnses 红外平凹透镜plano-concavclenscs 红外对称双凸透镜infrarcdsymmctricbiconvcxlenscs 红外对称双凹透镜infrarcdsymmctricbiconcavelenscs
1 GB/T37396.2—2019
4光学材料
波长范围从2.1um～15!m内的元件其材料有很多，包括硒化锌、氯化钾、锗、氟化钙、硅、铜和氧化铝单晶等。
制造商和设计者应指明使用的或需要的材料。按GB/T13323一2009中4.3.8的要求给出材料的
规格。如使用双折射材料，应规定元件光轴相对于几何轴的方向。
5 质量要求
表2～表3中列出了材料和表面质量优选的规格和等级。其中，应力双折射、非均匀性和条纹指标按GB/T13323一2009中附录B要求给出，气泡和杂质指标按GB/T7661一2009要求给出，表面面形指标按GB/T2831一2009要求给出，中心偏差指标按GB/T7242—2010要求给出，表面缺陷指标按 GB/T1185一2006要求给出。除了全反射基底的材料公差不适用外，其他元件都采用相同的质量标准。
表2透镜、窗口和分光镜的材料和表面制造公差
直径 mm 5~15 >15~30 >30～51 >51~102
应力双折射
气泡和杂质 非均勾性和条纹 表面面形
中心偏差 4/.
表面缺陷 5/** 2X0.025 3X0.040 4X0.063 5X0.100
0/.. 15 15 15 15
1 /-. 3X0.063 1X0.063 4X0.100 5×0.100
2 /.. 0 #2 0;2 0:2 0 : 2
3/. (0.1/0.1) -(0.6/0.6) —(1.0/1.0) (1.0/1.0)
3" 3' 3' 3'
表3 全反射基片的材料和表面制造公差
直径 mm 5 ~15 >15~30 >30~51 >51～102 注：NA- 不适用。
应力双折射 气泡和杂质 非均勾性和条纹 表面面形
中心偏差 4/..
表面缺陷 5 /.. 2X0.025 3X0.040 1X0.063 5X0.100
0/.. NA NA NA NA
1 /... NA NA NA NA
2 /.. NA NA NA NA
3/. (0.4/0.4) (0.6/0.6) -(1.0/1.0) (1.0/1.0)
5' 5' 5' 5
6
尺寸公差
6.1 优选的尺寸
元件的尺寸宜采用公制单位若设计时采用非优选尺寸，可参考表4。所有的元件应在边缘设置保护性倒角。
2 GB/T37396.2—2019
单位为毫米
表4 圆形元件的直径和矩形元件的边长的标准尺寸
直径（D）或次边长（Im）
主边长（Lm）
边缘厚度（t。）
直径或边长公差
12.5 25 30 40 50 75 100
20 10 18 63 80 120 160
0.20 0.20 0.20 0.20 0.20 0.20 0.20
a a A a a a a
依靠材料分别规定（见6.6）。
国
6.2 圆形光学元件的直径
包括圆形窗口、反射镜和透镜。表4中给出了优选的直径。 6.3反射镜和输出耦合镜的曲率
大部分的激光反射镜和输出耦合镜都是平面，但有一些是平凸和平凹的。这些元件应规定使用的
曲率半径。曲率半径的取值没有基本的限制，只是不能小于基片直径的一半。曲率半径的标准公差是 ±2%。 6.4 矩形和椭圆形窗口
表4中给出了图1中术语规定的优选的尺寸和公差。次边长和圆形元件的直径尺寸在一起规定，
主边长作为第二个尺寸来规定。对于椭圆形窗口，第二个尺寸是元件的使用角度。所有长度的尺寸公差是0.00/一0.20mm。
a）红外圆形平面窗口
lm
b) 红外矩形平面窗口
图1 不同类型元件图解介绍
3 GB/T37396.2—2019
红外椭圆形平面窗口
)
E
d) 红外平凸透镜、对称双凹透镜、对称双凸透镜
e） 红外凹面反射镜
说明： D 直径： Ima 主边长： Imi 次边长：
厚度；中心厚度；边缘厚度；环带宽度。
t te te a
图1(续)
6.5焦距
制造商应作为一个标识的要素规定有效焦距。除非有明确的波长标识，有效焦距应用10.6um来规定，单位为毫米。标准公差为土2%
表5中列出了透镜有效焦距的优选值，表6中列出了全反射基片的曲率半径的优选值。只有平凸和平凹透镜的边缘厚度是标准的。对于其他透镜，可以规定不同的边缘厚度。
此外，制造商还应规定后焦距（从第二顶点到后焦点的距离）。 注1：除了曲率半径不能小于透镜直径的一半，焦距没有特别的限制。对于简单的平凹和平凸透镜，与焦距于相关
的参量有折射率n和曲率半径厂，空气中薄透镜的公式： r=(n-1) f 式中：
曲率半径：
