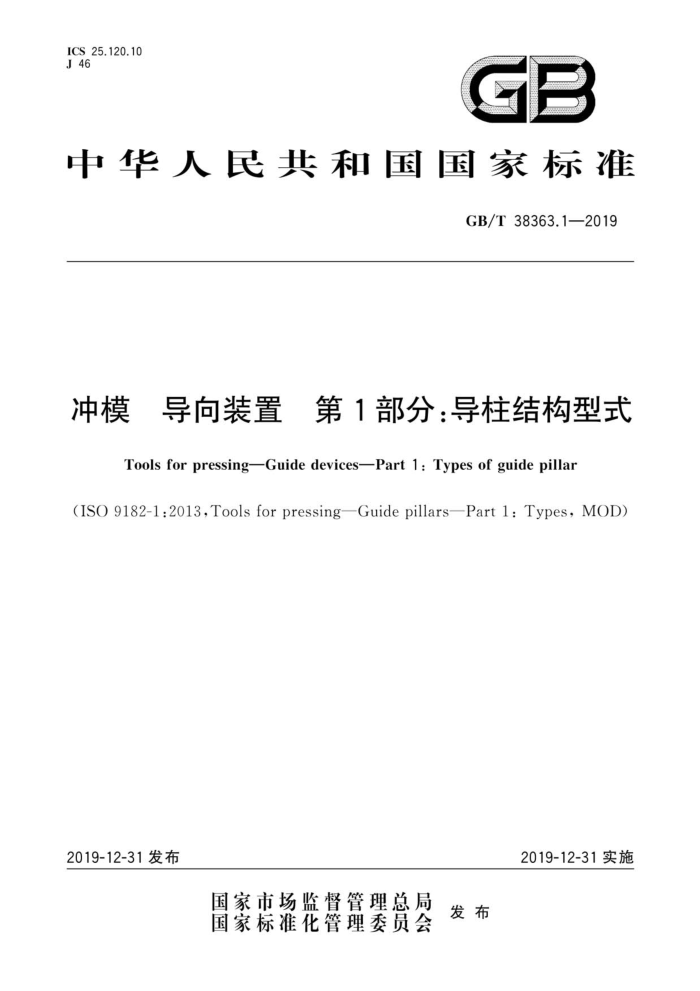

ICS25.120.10 J46
GB
中华人民共和国国家标准
GB/T38363.12019
冲模 导向装置 第1部分：导柱结构型式
Tools for pressing-Guide devices-Part 1: Types of guide pillar
(ISO 9182-1:2013,Tools for pressingGuide pillars-Part 1:Types,MOD)
2019-12-31发布
2019-12-31实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T38363.1—2019
前言
GB/T38363《冲模导向装置》分为两个部分。 一第1部分：导柱结构型式；
第2部分：导套结构型式。 本部分为GB/T38363的第1部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO9182-1：2013《冲模导柱第1部分：结构型式》。 本部分与ISO9182-1：2013相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白
位置的垂直单线（1）进行了标示。相应技术性差异及其原因如下：
一“2结构型式及安装方式”中，将“不同结构型式导柱的具体尺寸见ISO9448的相应部分”修
改为“不同结构型式导柱的具体尺寸见相应国家标准和行业标准”；一图1中，增加了导柱结构型式“g)E型带头导柱”，为常用导柱型式；一图1f)中，增加了“螺钉孔的设置由制造者确定”，将冲模导柱型式“带凸缘端锁紧导柱（不带螺
钉孔）”融人ISO标准“带凸缘端锁紧导柱（带螺钉孔）”型式。 本部分做了下列编辑性修改：
将标准名称修改为《冲模导向装置第1部分：导柱结构型式》；一“1范围”中，增加了标准的适用范围“本部分适用于冲模导柱”；将“2结构型式、安装方式及尺寸”修改为“2结构型式及安装方式”，图1、图2均为示意图。
不涉及尺寸；一图1中，各分图增加了分图号：；一图2中，将标示“1”修改为脚注“a”并增加了“a导柱端可采用圆角”。 本部分由全国模具标准化技术委员会（SAC/TC33）提出并归口。 本部分起草单位：祥鑫科技股份有限公司、优德精密工业（昆山）股份有限公司、亳州联滔电子有限
公司、华东交通大学、湖北三环锻造有限公司、深圳市亿和精密科技集团有限公司、上汽通用五菱汽车股份有限公司重庆分公司、东莞市振亮五金科技有限公司、厦门利德宝电子科技股份有限公司、西安诺方信息科技有限公司、厦门方明电子有限公司、义乌市全义模具产业发展有限公司、厦门坤锦电子科技有限公司、西安旭迈智能家电科技有限公司、厦门美科安防科技有限公司、西安立贝安智能科技有限公司、 厦门迈拓宝电子有限公司、桂林电器科学研究院有限公司。
本部分主要起草人：刘进军、陶渝、张明超、黄志超、张宏涛、周智勇、黄靖、周孚鹏、杨加华、孟娟、 黄薇、阮国勇、李滨、黄春笋、郭振峰、江东红、马丽娜、黄景明、金承高、黄树福、蓝新华、张莉、陈洪胜。
I GB/T38363.1—2019
e）C型：带衬套锥头导柱
螺钉孔的设置由制造者确定。
g)E型 带头导柱
fD型带凸缘端锁紧导柱
图1（续）
，导柱端可采用圆角。
图2导柱端可选型式 18
