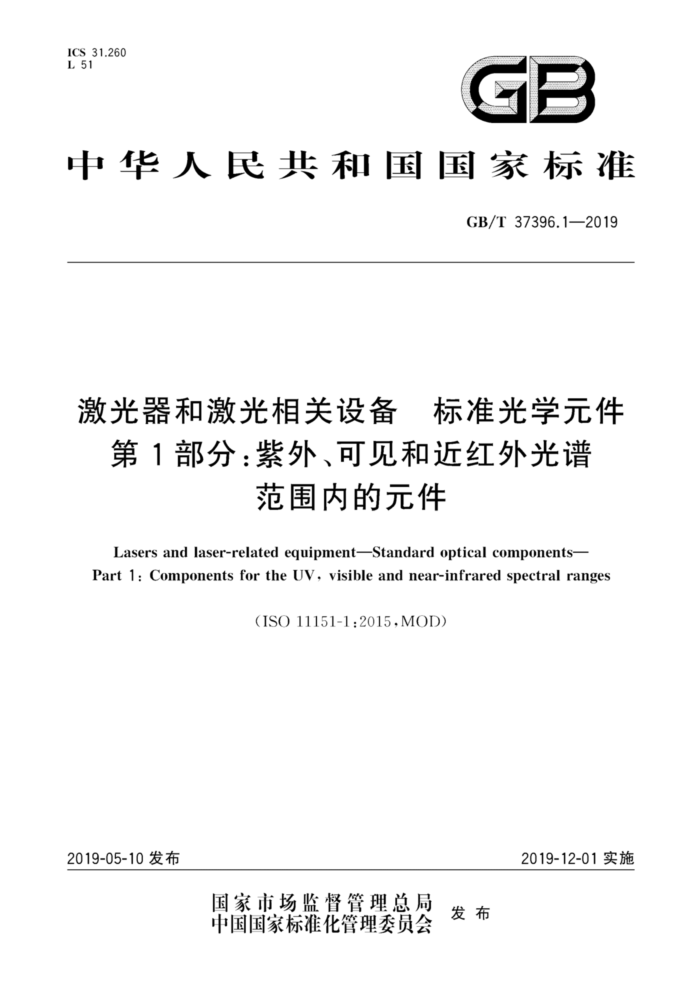

ICS 31.260 L 51
GB
中华人民共和国国家标准
GB/T37396.1—2019
激光器和激光相关设备 标准光学元件
第1部分：紫外、可见和近红外光谱
范围内的元件
Lasers and laser-related equipmentStandard optical components- Part 1: Components for the UV, visible and near-infrared spectral ranges
(ISO11151-1:2015.MOD)
2019-05-10发布
2019-12-01实施
国家市场监督管理总局 发布中国国家标准化管理委员会 GB/T37396.1—2019
目 次
前言
二
范围规范性引用文件光学元件代号
2
3
光学元件的材料质量要求尺寸公差 6.1 优选的尺寸 6.2 圆形光学元件的直径 6.3 反射镜和输出耦合镜的曲率 6.4 矩形和椭圆形窗口 6.5 焦距测量区域订单标识 9 镀膜 10 包装
4
5 6
.
T GB/T37396.1—2019
前言
GB/T37396《激光器和激光相关设备标准光学元件》分为2个部分：
一第1部分：紫外、可见和近红外光谱范围内的元件；第2部分：红外光谱范围内的元件。
本部分为GB/T37396的第1部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用IS011151-1：2015《激光器和激光相关设备 标准光学元件第
1部分：紫外、可见和近红外光谱范围内的元件》。
本部分与IS011151-1：2015的结构差异如下：
删除了附录A和参考文献。
本部分与ISO11151-1：2015的技术性差异及其原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，具体调整如下： ?用非等效采用国际标准的GB/T1185一2006代替了IS010110-7； ·用非等效采用国际标准的GB/T2831—2009代替了ISO10110-5； ·用非等效采用国际标准的GB/T7661一2009代替ISO10110-3； ·用非等效采用国际标准的GB/T13323一2009代替了ISO10110-1； ·用等同采用国际标准的GB/T26332.1—2018代替了ISO9211-1； ·用等同采用国际标准的GB/T26332.2—2015代替了ISO9211-2； ?增加引用了GB/T7424一2010（见第2章）； ·删除引用国际标准ISO10110-2、ISO10110-4、ISO10110-6。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国光学和光子学标准化技术委员会（SAC/TC103）归口。 本部分起草单位：中国科学院大连化学物理研究所、沈阳仪表科学研究院有限公司、中国兵器工业
标准化研究所、西南技术物理研究所、中国工程物理研究院应用电子学研究所、大连市标准化研究院、大连市产品质量检测研究院、利达光电股份有限公司、西安兵标检测有限责任公司。
本部分主要起草人：王锋、金玉奇、李刚、阴晓俊、杜梦影、叶大华、周文超、孙龙、贾文博、牛金辉、 于滨、唐超、付勇、杨宏杰、付耀龙。
II GB/T37396.12019
激光器和激光相关设备标准光学元件
第1部分：紫外、可见和近红外光谱
范围内的元件
1范围
GB/T37396的本部分规定了紫外、可见和近红外波段，波长从170nm至2100nm光谱范围内的激光光学元件的要求。
本部分适用于激光器和激光相关设备使用的标准光学元件，包括平面、平面球面和球面基片。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1185—2006 光学零件表面疵病（ISO10110-7:1996，NEQ） GB/T2831—2009 光学零件的面形偏差（ISO10110-5：2007，NEQ） GB/T7242—2010透镜中心偏差 GB/T7661—2009光学零件气泡度（ISO10110-3：1996，NEQ） GB/T13323—2009 光学制图（ISO10110-1:2006，NEQ） GB/T26332.1—2018光学和光子学光学薄膜 第1部分：定义（ISO9211-1：2010，IDT） GB/T26332.2—2015光学和光子学光学薄膜 第2部分：光学特性（ISO9211-2：2010，IDT）
光学元件代号
3
表1给出了本部分适用的光学元件代号。
表1光学元件代号
代号
光学元件类型
光学平晶optical「lats 圆形平面窗口circularwindows-[lat 椭圆形平面窗口cllipticalwindows-[lat 矩形平面窗口rcctangularwindows-[lat 平面输出耦合镜 output couplcrs-rlat 平面反射镜 mirrors-lat 凸面反射镜mirrors-convex 凹面反射镜mirrors-concavc
OF WC WE WR Oc MF MX MV
1 GB/T37396.1—2019
表1（续）
代号
光学元件类型
平凸透镜plano-convex lenses 平凹透镜plano-concavelenscs 对称双凸透镜symmcetricbiconvexlenscs 对称双凹透镜symmctricbiconcavelenscs
PX PV BX BV
光学元件的材料
4
紫外、可见和近红外波长范围从170nm～2100nm内的元件其材料有很多，包括硅酸盐冕玻璃、 融石英和氟化钙等。
制造商和设计者应指明使用的或需要的材料。按GB/T13323一2009中的4.3.8的要求给出材料的规格。如使用双折射材料，应规定元件光轴相对于几何轴的方向。
5 质量要求
本部分光学元件分两个质量等级：A级和B级。A级的光学元件适用于腔内光学元件和输出耦合镜。
光学平晶与平面窗口、平面输出耦合镜和平面反射镜相比对于材料及制造公差的要求更高。对于光学平晶平行度的制造公差是（0土10）"（角度秒），对其他元件平行度的制造公差要求是15"（角度分）。
表2一表6中列出了材料和表面质量优选的规格和等级。其中，应力双折射、非均匀性和条纹指标
按GB/T13323一2009中附录B要求给出，气泡和杂质指标按GB/T7661一2009要求给出，表面面形指标按GB/T2831一2009要求给出，中心偏差指标按GB/T7242一2010要求给出，表面缺陷指标按 GB/T1185一2006要求给出。
表2 透镜的材料和表面制造公差
材料公差
制造公差
直径 mm
应力双 气泡和 非均匀性 A级表面 B级表面 中心 A级表面 B级表面折射
杂质 和条纹 1 /..
面形 3/...
偏差 4/.. 2" 2' 2 2X0.040 2X0.063 2'
缺陷 5/.. 1X0.040 1X0.063 1X0.040 1X0.063
面形 3/-. -(0.2/0.2) (0.4/0.4)
缺陷 5/...
0.. 10 10 10 10
2 /.. 2;4 2=1 (0.3/0.3) (0.6/0.6) 2;3
5~15 >15~30 >30~51 >51~102
2X0.063 3X0.063 3X0.100 5X0.100
(0.5/0.5) (1.0/1.0) (0.6/0.6) (1.0/1.0)
2 # 3
3X0.040 3X0.063
2
