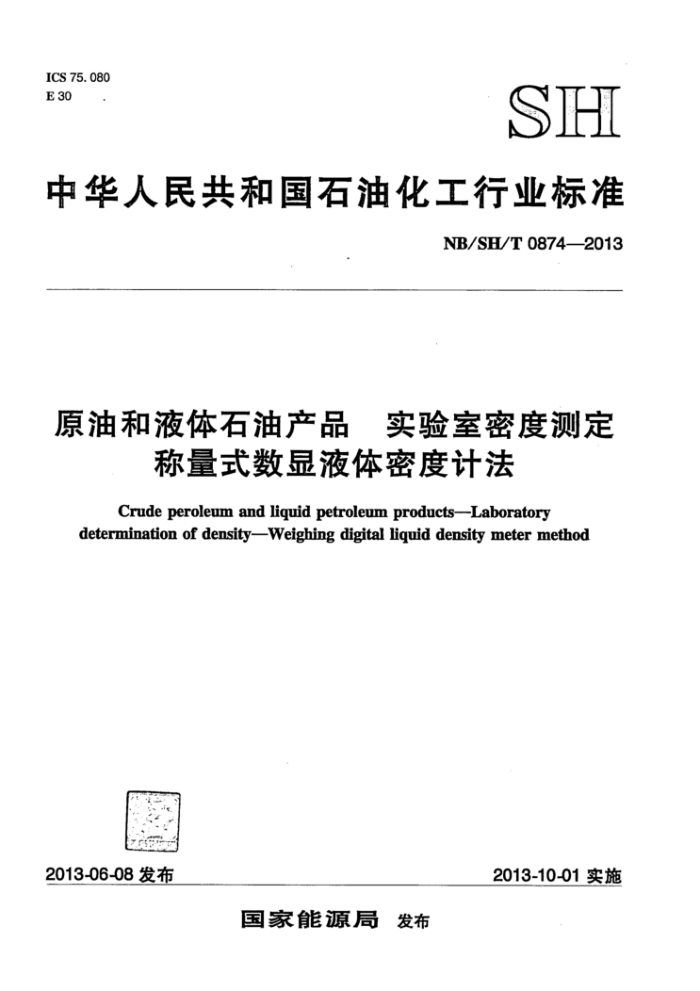

ICS 75.080 E 30
SH
中华人民共和国石油化工行业标准
NB/SH/T0874—2013
原油和液体石油产品 实验室密度测定
称量式数显液体密度计法 Crude peroleum and liquid petroleum products-Laboratory
determination of density-Weighing digital liquid density meter method
2013-10-01实施
2013-06-08发布
国家能源局 发布 NB/SH/T0874-2013
前言
本标准按照CB/T1.1—2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油化工集团公司提出。 本标准由全国石油产品和润滑剂标准化技术委员会石油静态和轻烃计量分技术委员会（SAC/TC
280/SC2）归口。
本标准由中国石油化工股份有限公司石油化工科学研究院负责起草，中国石油化工股份有限公司北京燕山分公司、中国石油大庆油田勘探开发研究院、石油工业原油及石油产品质量监督检验中心、 中国石油化工股份有限公司北京石油分公司、齐齐哈尔泰斯特精密仪器有限公司参加起草。
本标准主要起草人：魏进祥、薄艳红、何启军、赵静波、李季成、曾凡明、赵万山、孙岩。 NB/SH/T08742013
原油和液体石油产品： 实验室密度测定
称量式数显液体密度计法
1范围
本标准规定了使用称量式数显液体密度计（以下简称称量式密度计）在实验室测定液体原油、石油产品以及石油产品和非石油产品混合物标准密度的方法。
本标准适用于测定雷德蒸气压（RVP）小于100kPa的原油和液体石油产品。 本标准适用于测定具有足够流动性的液体的密度。对于常温下为固体或不易流动的液体，可使用
合适的恒温浴，在高于室温的情况下测量这些液体的密度。
本标准适用于在检定液体为20℃下检定的、实际测量时视密度未进行浮子热膨胀修正的称量式密度计。
注：原油中可能含有游离水、悬浮水和沉淀物，用本标准测量含有这类物质的挥发性或含蜡原油的密度，其测量准
确性可能低于第12章给出的精密度，第7章给出的样品均化技术能最大限度地提高转移试样的代表性。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
GB/T1885—1998石油计量表 GB/T2013—2010液体石油化工产品密度测定法 GB/T4756石油液体手工取样法 GB/T27867石油液体管线自动取样法 SH/T0316—1998石油密度计技术条件
3术语和定义
下列术语和定义适用于本文件。
3. 1
称量式数显液体密度计weighingdigitalliguiddensitymeter 用测力传感器将浸没于被测液体中的一定体积的浮子所受到的浮力转变为电信号，连同温度传感
器发出的电信号一并输人到计算机或数据处理器中，进而计算并显示液体温度和密度量值的装置。 3. 2
浮子float 称量式密度计中具有一定体积与重量，浸没于被测液体中用于感受浮力的装置。
3. 3
吊丝pendantcord 将浮子悬吊至测力传感器上并将浮子所受浮力变化传递至测力传感器的纤细光滑的连接线。
1 NB/SH/T08742013
7.1.3含蜡馏分油：：样品在均化前，应预先加热到浊点3℃以上，且应在原来的样品容器和密闭系统内均化样品。 7.1.4残渣燃料油：
样品在均化前，应预先加热到试验温度（见第7.2.1条及其注2）。 7.2试验温度 7.2.1选择试验温度应确保被测样品达到足够的流动性。对于要加热才能具有足够流动性的样品应加热到能充分流动的最低温度，但温度不能高到引起轻组分的损失，也不能低到造成样品中蜡的析出。
注1：在标准温度或接近标准温度，采用本方法测量的密度或标准密度最为准确。 注2：当测量密度用于散装油品的计时，在满足足够流动性的前提下，选择在油品温度或接近油品温度±3℃内
测量密度可以减少油品体积修正的误差。
7.2.2对于原油样品，应选择在20℃、高于倾点9℃以上或高于浊点3℃以上的一个较高的温度测量密度。
注：对于不透明的粘稠原油，将玻璃管或玻璃棒插入样品，其插人部分在取出后应具有较好的通透性，说明样品已
具有足够的流动性。
8仪器准备
8.1称量式密度计的密度测量部分应采用可溯源到国家标准的标准密度计或标准物质的密度定期检定校准，并处于检定的有效期内。 8.2称量式密度计的测温部分应采用可溯源到国家标准的标准温度计定期检定/校准，并处于检定/校准的有效期内。 8.3对密度测量筒和浮子进行清洗干燥，并将它们调整至接近试验温度。 8.4称量式密度计（特别是密度测量简）应安放在没有空气流动的地方。在试验期间，环境温度的变化应不超过2℃，否则，应将密度测量筒置于恒温浴内，以避免试样温度变化太大。 8.5如图1所示，将称量式密度计的温度传感器固定在测量简内，其感温点在水平方向应位于测量筒内壁到浮子外壁距离的中间位置，在竖直方向处于试样高度的中部位置，但到浮子外壁的距离应在 5mm以上。 8.6按照称量式密度计的使用要求，进行密度测量前的自检和其他准备。
9测量
9.1将处于试验温度的试样转移至与试样温度基本一致、温度稳定、表面清洁的密度测量筒中，期间应避免试样飞溅和气泡生成，并尽量减少轻组分的挥发。
注：如果试样和密度测量筒的温度相差较大，则稳定温度可能会花费较长时间，难免使试样的轻组分损失过大，影
响密度的测量结巢。
9.2观察密度测量筒内的试样，等待气泡全部上升至试样表面。当油品黏度较大或流动性较差时，试样内气泡的上升速度较慢，等待时间可能较长，必要时应适当提高试样温度。 9.3将搅择棒伸入试样，作竖直旋转运动，慢慢搅拌试样（见图1），使测量简内试样的温度分布均匀。观察温度的显示值，当30s内的温度波动不超过±0.1℃时，读取记录试样温度，取出揽拌棒。 4 NB/SH/T08742013
9.4将称量式密度计的浮子缓慢沉人试样并在试样内反复提放2次~3次，最后使其完全静止漫没在试样中。观察称量式密度计的密度和温度示值，待基本稳定后，再次在试样中反复提放浮子2次~3 次，并再次使其静止浸没于试样中。对于黏稠液体，可能要等待浮子侵慢沉人液体中。
在此期间，密度计的浮子不得触碰密度测量简和测温探头，浮子的吊丝始应终处于拉紧状态，如有松弛，则表明试样的流动性可能不够，应适当提高试验温度，直至不再出现此类现象。
注1：当浮子和试样的温度差别较大时，二者的温度平衡可能花费较长的时间，难免造成轻组分的损失，在试样中
反复提放浮子有助于尽快达到温度平衡。 注2：对于黏稠的不透明油品，提起浮子时，浮子应有较好的通透性，由此判断试样具有足够的的流动性。
口口
说明： 1一密度测盘筒； 3一浮子； 5--测力传感器： 7溢度传感器；
2搅拌棒： 4一吊丝； 6一支播导向架： 8一数据处理及显示仪表。
图1称量式数显液体密度计测量密度示意图
9.5观察测量筒内的试样和浮子，当试样中的所有气泡升到表面、浮子静止且吊丝拉紧时，继续观察称量式密度计的密度和温度示值。当30s内的密度波动不超过0.05kg/m，温度波动不超过0.05℃时，读取记录密度和温度的示值。
注：对于挥发性油品，应做好各项准备，尽可能在最短的时间内完成密度测量，以减少轻组分损失对测量结果的
影响。
9.6比较在9.3和9.5中测量的试样温度，如果两个试样温度相差大于0.5℃，则应按9.3~9.5重新读取密度和温度示值，直到温度变化稳定在±0.5℃以内。如果不能获得稳定的温度，则应把密度测量简放在恒温浴内或采用其他恒温方法，从第9.3条重新操作。
5
