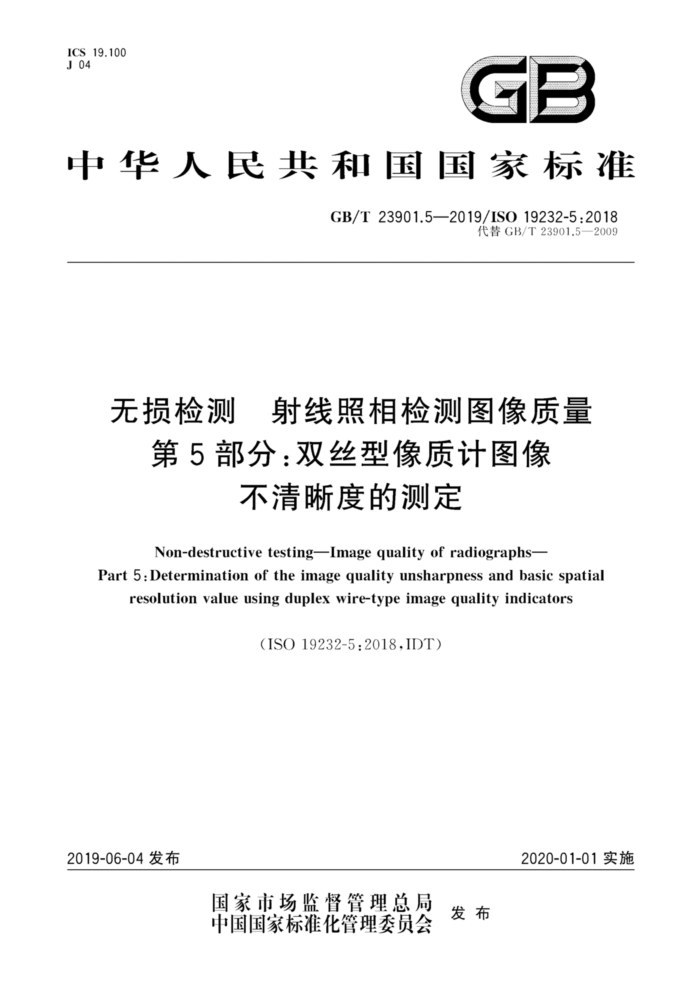

ICS 19.100 J 04
GB
中华人民共和国国家标准
GB/T23901.5—2019/ISO19232-5:2018
代替GB/T23901.5—2009
无损检测 射线照相检测图像质量
第5部分：双丝型像质计图像
不清晰度的测定
Non-destructive testing-Image quality of radiographs-
Part 5: Determination of the image quality unsharpness and basic spatial
resolution value using duplex wire-type image quality indicators
(ISO19232-5:2018,IDT)
2020-01-01实施
2019-06-04发布
国家市场监督管理总局
中国国家标准化管理委员会 发布 GB/T23901.5—2019/ISO19232-5:2018
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
双丝型像质计规范双丝型像质计的使用
4
5
6 具有更大测定范围的高分辨率像质计
1
记录精度和偏差
8
参考文献 GB/T23901.5—2019/ISO19232-5:2018
前言
GB/T23901《无损检测射线照相检测图像质量》分为5个部分：
第1部分：丝型像质计像质值的测定；第2部分：阶梯孔型像质计像质值的测定；第3部分：像质分类；第4部分：像质值和像质表的实验评价：第5部分：双丝型像质计图像不清晰度的测定
-
-
本部分为GB/T23901的第5部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T23901.5一2009《无损检测射线照相底片像质第5部分：双线型像质计图
像不清晰度的测定》，与GB/T23901.5一2009相比，主要变化如下：
修改了规范性引用文件（见第2章，2009年版的第2章）；修改了术语和定义（见第3章，2009年版的第3章）； “射线照相底片像质”改为“射线照相检测图像质量”； “胶片”改为“探测器”； “线型像质计”改为“丝型像质计”；修改了双丝型像质计编号的书写顺序（见4.1.3）；
- 一拓展了双丝型像质计应用的叙述（见第5章和第6章）。
增加了高分辨率的双丝型像质计（见第6章）；
本部分使用翻译法等同采用1SO19232-5：2018《无损检测 射线照相检测图像质量第5部分：双丝型像质计图像不清晰度的测定》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T12604.2—2005无损检测术语射线照相检测（ISO5576：1997，IDT) GB/T27050.1—2006 合格评定 供方的符合性声明 月第1部分：通用要求（ISO/IEC17050 1:2004,IDT)
本部分由全国无损检测标准化技术委员会（SAC/TC56)提出并归口。 本部分起草单位：上海航天动力科技工程有限公司、上海空间推进研究所、上海材料研究所、湖北三
江航天江北机械工程有限公司、浙江省缙云像质计厂、矩阵科工检测技术（北京)有限公司、中广核工程有限公司、四川航天川南火工技术有限公司、上海航天精密机械研究所、上海航天设备制造总厂有限公司、上海卫星装备研究所、中国科学院声学研究所东海研究站、浙江省特种设备检验研究院、上海飞天众知科技有限公司、航天材料及工艺研究所、中信戴卡股份有限公司、宁波市特种设备检验研究院、上海航天控制技术研究所、艾因蒂克检测科技（上海)股份有限公司。
本部分主要起草人：徐国珍、陈亦维、吕延达、蒋建生、丁杰、王晓勇、柳章龙、江运喜、朱从斌、张政、 周建平、危荃、徐薇、孙建罡、胡玲、黄文大、王道龙、袁生平、刘军、陈虎、袁支佐、张瑞、张义凤、翟莲娜、 马君。
本部分所代替标准的历次版本发布情况为：
GB/T23901.5—2009。
I GB/T23901.5—2019/ISO19232-5:2018
无损检测射线照相检测图像质量
第5部分：双丝型像质计图像
不清晰度的测定
1范围
GB/T23901的本部分规定了射线照相检测图像不清晰度和空间分辨率的测定方法。 本部分规定的13组线对的双丝型像质计适用的管电压范围可达600kV，超过13组线对的双丝型
像质计适用的管电压范围低于225kV。当使用超过1MeV的高能射线照相检测时，可参照使用本部分的双丝型像质计，但测定结果可能存在较大偏差。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO5576无损检测射线检测 术语（Non-destructivetesting-Industrial X-rayand gamma ray radiology—Vocabulary)
ISO/IEC17050-1合格评定 供应商的合格评定 第1部分：总则（Conformityassessment Supplier's declaration of conformityPart 1:General requirements)
3术语和定义
3
IS05576界定的以及下列术语和定义适用于本文件。
3.1
双丝型像质计duplexwire-typeimagequalityindicator 双丝型IQI 由一系列成对高密度金属丝组成，用于测定射线照相图像的不清晰度和空间分辨率的像质计。
3.2
图像总不清晰度 total image unsharpness value U. 数值等于该线对的丝径和丝间距之和，不能有效识别间隔的双丝型像质计最小编号的线对。 注1：相对应的不清晰度值见表1。 注2：U可以是Ui,U,20%或是iU20%。
3.3
目视测定图像总不清晰度 totalimageunsharpness value determined visually U, vieel 在射线照相检测图像上目视观察不能识别间隔的双丝型像质计最小编号的线对。
3.4
数字图像调制传递函数曲线测定图像总不清晰度 total image unsharpness value determined from a profile function in a digital image
U,20%
1 GB/T23901.5—2019/IS019232-5:2018
在数字图像的调制传递函数曲线上，对调制度小于20%不能识别间隔的双丝型像质计最小编号的
线对。 3.5
插值法测定图像总不清晰度interpolatedtotalimageunsharpnessvalue iU20% 使用调制传递函数曲线测定相邻线对的调制度，得到一个线性化的调制传递函数曲线，通过插值的
方法确定调制度为20%时对应的数字图像上能识别间隔的最小编号的线对。 3.6
空间分辨率 basic spatial resolution SR 数值等于射线照相检测图像不清晰度的一半，数字图像上可识别最小几何细节。
3.7
探测器基本空间分辨率basicspatialdetectorresolutionvalue SR, deieeior 相当于检测图像上测定的探测器不清晰度U.vi或U.20%的一半，用放大倍数等于1时可识别的
检测图像的最小几何细节，即有效像素尺寸，
注：测定时将双丝型像质计直接放置在探测器表面，其值为目视不能识别间隔的最小编号的线对，或是使用调制传
递函数曲线测定调制度小于20%不能识别间隔的最小编号的线对。
3.8
图像空间分辨率 basic spatial imager resolution value SR, inng* 相当于检测图像上所测定的图像总不清晰度U.i或是U.2%的一半，在放大倍数大于1时可识
别的检测图像的最小几何细节，即放大后图像的有效像素尺寸。
注：图像空间分辨率的数值为目视不能识别间隔的最小编号的线对，或使用调制传递函数曲线测定调制度小于
20%不能识别间隔的最小编号的线对。
3.9
插值法测定图像空间分辨率interpolatedbasicspatialimageresolutionvalue iSR , image 相当于检测图像上所测定的图像总不清晰度U.20%的一半，在放大倍数大于1时可识别的检测图
像的最小几何细节，即放大后图像通过插值法测定的有效像素尺寸。插值法测定图像空间分辨率的数值为使用调制传递函数曲线测定双丝型像质计图像相邻线对的调制度，再通过插值的方法得到调制度为20%时所对应的线对值
注：测定探测器基本空间分辨率（SR，deecor）时，双丝型像质计直接放置在探测器上，此时测定的iSR，deeco
iSR, inoge
3.10
线对值 linepairpermmvalue Ip/mm 数值相当于1/U，双线对的数值或是插值法测定的线对值。 注：U可以是UrisalU20%或iU,20%，相对应的线对值见表1。
4 双丝型像质计规范
4.1 像质计组成、制造、标记 4.1.1组成
标准双丝型像质计应由放置于硬性透明塑料固定的13组金属线对组成，每组线对包含一对圆形截
2 GB/T23901.5—2019/ISO19232-5:2018
面的金属丝。其中D1～D3线对的材料是钨，其他线对的材料均是铂。
像质计尺寸应符合图1要求。
单位为毫米
9%
5
3. 5
4.5
≤10
5
3X5(=15)
4X4(=16) 70
5X3. 5(=17. 5)
17
说明：
识别标记GB/T23901.5；支撑固定硬质塑料；丝径（等于线对间距）。
2 d- °金属丝，其直径d等于线对间距；
单组线对的放大图。
图1双丝型像质计
4.1.2制造
丝的直径和间距，见表1。
表1 线对编号、对应总不清晰度、空间分辨率、线对值和丝径及其公差"
对应不清晰度值 对应空间分辨率 对应线对值 丝径和间距 丝径和间距的极限
丝材料 线对编号
U/mm 0.10 0,13 0.16 0.20 0.26
p/mm 10.0 7.94 6.25 5.00 3.85
d/mm 0.050 0.063 0.080 0.100 0.130
SR,/mm 0,050 0.063 0.080 0.100 0.130
偏差/mm
Pt' Pt Pt Pt Pt
D13 D12 D11 DI0 D9
±0.005
3 GB/T23901.5—2019/IS019232-5:2018
表1(续
对应不清晰度值 对应空间分辨率 对应线对值 丝径和间距 丝径和间距的极限
丝材料 线对编号 Pt
U-/mm 0.32 0.40 0.50 0.64 0.80 1.00 1.26 1.60
SR,/mm 0.160 0.200 0.250 0.320 0.400 0,500 0.630 0,800
Ip/mm 3.13 2.50 2.00 1.56 1.25 1.00 0.79 0.63
d/mm 0.16 0.20 0.25 0.32 0.40 0.50 0.63 0.80
偏差/mm
[D8 D7 D6 D5 D1 D3 [D2 D1
Pt Pt Pt Pt wd w w
± 0.01
± 0.02
所有不清晰度值均四舍五人到小数点后的两位数字。 SR，值单位若为μm，则表中以mm为单位的值乘以1000。 ‘Pt是铂。 dW是钨。
4.1.3 标记
双丝型像质计应由“GBD”（或GB/T23901.5)和“序列号”来标记。标记宜采用适当的方式进行带有“END或EN462-5或ASTME2002或JISZ2307或ISO”的像质计与带有“GB”的像质计等同使用。 4.2 质量保证
每个像质计都应附有一份符合ISO/IEC17050-1或由具有资格的实验室颁发的并符合本部分技术条件的合格证明。为便于识别，制造商还应对像质计进行编号和标记。
5 双丝型像质计的使用
5.1 总则
射线照相检测时.应将双丝型像质计应置于被检件源测表面：或是将双丝型像质计放置在与被检件
材料和厚度相同的试块上。透照时，双丝型像质计宜尽可能靠近射线束轴线且与轴线垂直。
注：如果将双丝型像质计直接放置在探测器上，测定的是探测器基本空间分辨率SR，deco"和探测器固有不清晰度。 对双丝型像质计影像的评估，是对检测图像的目视测定，或通过调制传递函数曲线对数字图像进行
测定。图像总不清晰度U可由2d确定，d是丝的直径或间距（见图1），也是图像的空间分辨率，1/2d 表示线对值。
5.2 目视测定
对图像上的双丝型像质计影像进行目视测定时，应对影像放大4倍。目视测定射线照相底片上
D12及以上线对时，应使用2倍以上的放大镜。当影像中线对的两根丝不能识别间隔而合并成单丝所对应的线对数，被确定为射线照相检测目视分辨率的极限。
目视测定射线照相检测图像中不能识别线对能力，取决于射线系统的对比度噪声比（CNR)和信噪
