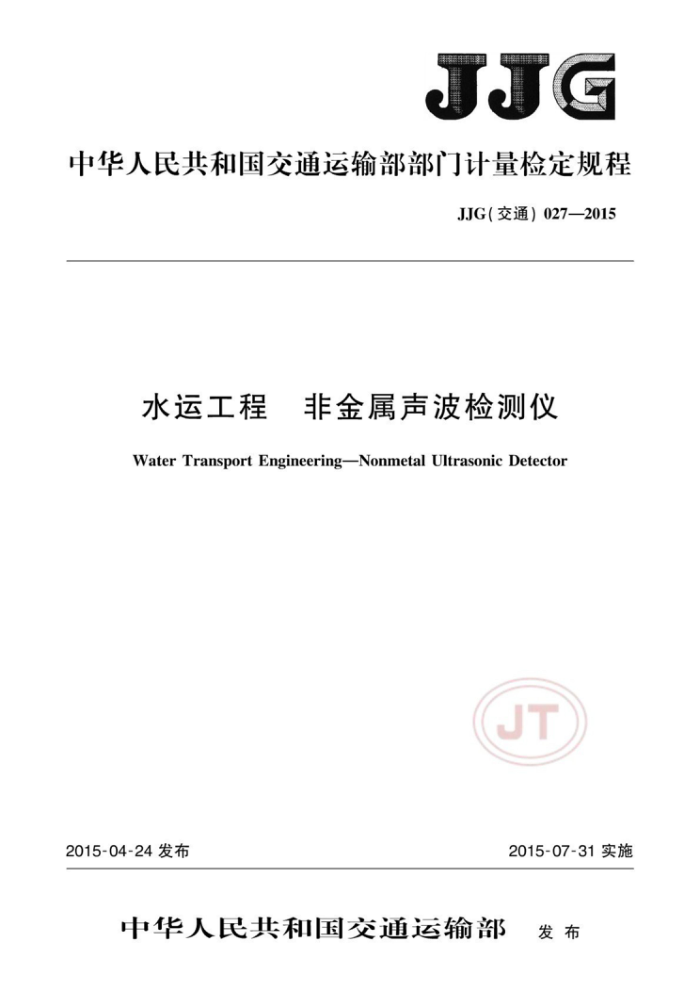

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）0272015
水运工程 非金属声波检测仪
Water Transport EngineeringNonmetal Ultrasonic Detector
JT
2015-04-24发布
2015-07-31实施
中华人民共和国交通运输部 发布 中华人民共和国交通运输部
部门计量检定规程
水运工程非金属声波检测仪
JJG（交通）027—2015
*
人民交通出版社股份有限公司出版发行（100011北京市朝阳区安定门外外馆斜街3号）
各地新华书店经销北京市密东印刷有限公司印刷
版权专有不得翻印
*
开本：880×1230 1/16 6印张：1.25 字数：26千
2015年8月第1版 2015年8月第1次印刷
定价：20.00元统一书号：15114·2167 JJG（交通）027—2015
水运工程 非金属声波检测
仪检定规程
JJG（交通）027—2015 代替JJG（交通）027—2004 +→→+→→+→→+
Verification Regulation of Water Transport EngineeringNonmetalUltrasonicDetector
本检定规程经中华人民共和国交通运输部于2015年04月24日批准，并
于2015年07月31日起施行。
归口单位：交通行业计量技术委员会
主要起草单位：交通运输部天津水运工程科学研究院
参加起草单位：武汉岩海工程技术开发公司
JT
本规程委托交通运输部天津水运工程科学研究院负责解释 JJG（交通）027—2015
本规程主要起草人：
倪文军（交通运输部天津水运工程科学研究院）曹玉芬（交通运输部天津水运工程科学研究院）韩鸿胜（交通运输部天津水运工程科学研究院）窦春晖（交通运输部天津水运工程科学研究院）
参加起草人：
曹媛媛（交通运输部天津水运工程科学研究院）陈允约（交通运输部天津水运工程科学研究院）刘宏华（武汉岩海工程技术开发公司）
JT JJG（交通）027—2015
目 录
引言
m
范围引用文件
1
2 3 术语 4 概述
计量性能要求 5.1 发射电压幅值稳定度 5.2 幅值准确度 5.3 声时值测量准确度 6 通用技术要求
5
计量器具控制 7.1 检定条件 7.2 检定项目 7.3 检定方法 7.4 检定结果的处理 7.5 检定周期附录A 水中超声速度随温度的变化附录B 检定证书内页格式.. 附录C 检定结果通知书内页格式附录D 不确定度评定实例
7
.....
JT
1 JJG（交通）027—2015
引言
本规程的编写符合JF1002一2010《国家计量检定规程编写规则》的相关要求。 本规程代替JJG（交通）027一2004《水运工程非金属声波检测仪》。与JJG（交通）
027一2004相比.除编辑性修改外，主要技术变化如下：
增加了发射电压幅值稳定度（见5.1）；修改了幅值准确度（见5.2)；修改了空气中声时值相对误差（见5.3.1）；增加了水介质中声时值相对误差（见5.3.2）； -增加了检定水池设备（见7.1.2）；删除原附录A计算公式，将其移至正文（见7.3,2004年版的附录A)；增加了水介质声速值准确度测定内容（见7.3.5）； -增加了水中超声速度随温度的变化（见附录A）； -调整了检定证书与检定结果通知书的相关内容（见附录B和附录C)； -增加了测量不确定度评定实例（见附录D）。
JJG（交通）027一2004为首次发布。
JT
II JJG（交通）027—2015
水运工程 非金属声波检测仪检定规程
1范围
本规程适用于具有单通道、双通道及多通道收发功能的非金属声波检测仪（以下简称声波仪)的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： GB/T23900—2009无损检测材料超声速度测量方法 JJF1059.1—2012 测量不确定度评定与表示 JT/T 576
水运工程非金属声波检测仪
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。 3术语
JT/T576界定的术语和定义适用于本规程。
4概述
声波仪主要由主机、换能器等组成。它通过声波测试的方法，测定被测介质中的声波传播速度、振幅、频率和波形等声学参数的变化，从而了解被测介质（非金属）的物理学特性，经过分析、计算、处理后即可判断出非金属内部质量。声波仪广泛应用于水运工程建设中混凝土等非金属结构的缺陷、强度检测。
声波仪的检测原理方框图如图1所示。
发射换能器
接收换能器
声波在岩体中传播受其物理力学及结构特征调制
声波发射系统
接收放大器
分析系统及微机接口
数据采集
波形显示存储系统
图1声波仪检测原理方框图
5计量性能要求 5.1发射电压幅值稳定度
每小时优于±5%。 5.2幅值准确度
幅值相对误差不大于±3%。
1 JJG（交通）027—2015
5.3声时值测量准确度 5.3.1平面换能器空气中声时值测量误差应不大于±1%。 5.3.2径向换能器水介质中声时值测量误差应不大于±3%。 6通用技术要求 6.1 外观应无裂纹，涂覆层无脱落，文字和标志清晰，紧固部件无松动.用力晃动声波仪机内无异常响动。 6.2声波仪应有清晰的铭牌.标有产品名称、型号、编号、出厂日期、生产单位 6.3 声波仪数字、波形、符号显示应清晰、完整 6.41 仪器的各操作键及接插头应工作可靠，各种操作功能应运行正常。 7计量器具控制
计量器具控制包括首次检定、后续检定以及使用中检查。 7.1 检定条件 7.1.1 检定环境条件 7.1.1.1 温度与相对湿度要求包括：
a) 室温：（20±5）℃（每小时温度变化应不大于2℃）； b) 水温：（20±5）℃； c) 相对湿度：30%~80%。
7.1.1.2 检定过程中，声波仪不应受到强磁场、电场及强烈的机械振动的干扰。 7.1.2检定装置
检定装置技术要求包括： a） 6位半数字万用表：0.04%ACV； b) 检定水池及调节装置：能满足两换能器间距离的远场条件： c) 信号发生器：1Hz~1MHz，失真度小于0.3%，最大允许误差为±1%： d) 声程调节装置； e) 光直尺：0mm~1800mm，分度值0.02mm； f) 温度计：最大允许误差为±0.2℃分度值为0.1℃： g) 数字示波器：DC~100MHz.幅值测量误差优于1.5%。
JT
7.2检定项目
检定项目见表1。
表1检定项目一览表
序号 1 2 3 4 5 注：“+”表示应检定，“-”表示可不检定。 2
检定项目外观质量
首次检定
后续检定
使用中检查
+ + + + +
+ + + + +
+ 一 - + +
发射电压幅值稳定度
幅值准确度
空气中声时值测量准确度水介质中声时值测量准确度
