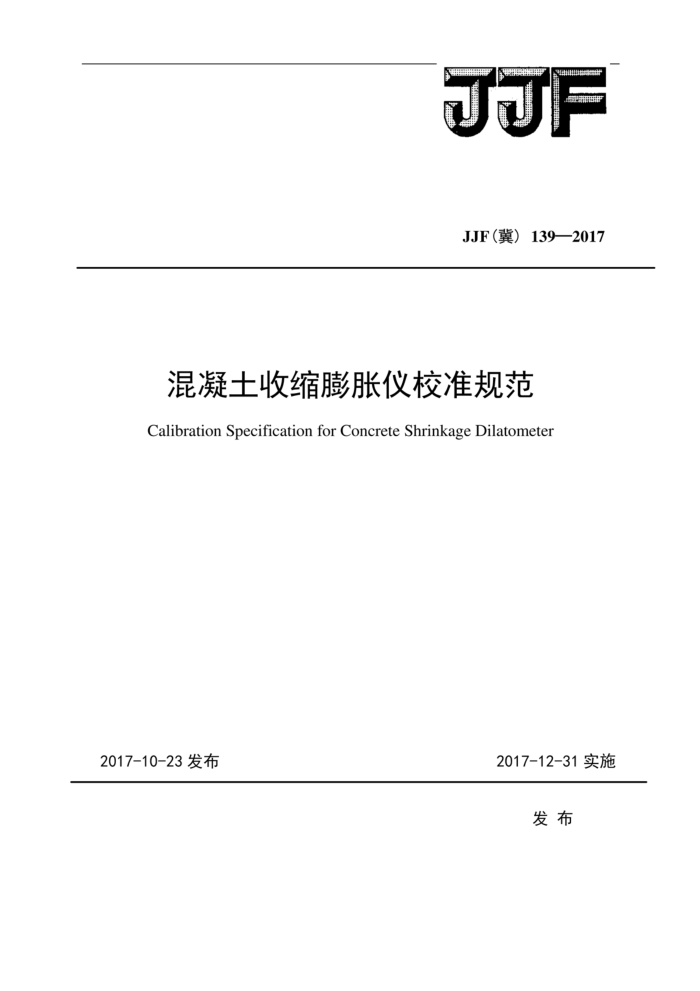

混凝土收缩膨胀仪校准规范 Calibration Specification for Concrete Shrinkage Dilatometer
2017-10-23发布
2017-12-31实施
发布 JJF（冀）139—2017
混凝土收缩膨胀仪校准规范 Calibration SpecificationforConcreteShrinkage Dilatometer
1222 JJF(冀)139—2017 13312313
137373737373237373732323237323732373737323
归口单位：河北省质量技术监督局
起草单位：河北省计量监督检测研究院
本规范委托起草单位负责解释 JJF（冀）138-2017
本规范主要起草人：
路景飞（河北省计量监督检测研究院）
张庆勋（河北省计量监督检测研究院）
高同山（河北省计量监督检测研究院）刘硕勇（河北省计量监督检测研究院）
刘 蕴（河北省计量监督检测研究院）
2 JJF（冀）139—2017
目录
引言 1范围 2引用文件 3概述 4计量特性， 4.1标准杆测头表面粗糙度 4.2标准杆尺寸偏差 4.3指示表示值误差和回程误差， 4.4综合示值误差 5校准条件， 5.1环境条件. 5.2校准项目和校准用标准器及其他设备 6校准项目和校准方法 6.1标准杆测头粗糙度. 6.2标准杆尺寸偏差 6.3指示表示值误差和回程误差 6.4综合示值误差. 7校准结果表达 8复校时间间隔附录A 膨胀仪综合示值误差的测量结果不确定度评定附录B 校准证书内容
1
T
4
4
4
4
4
T
.6 JJF（冀）139—2017
引言
本规范是依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》的规定而制定的。
本规范为首次制定。
ⅡI JJF（冀）139—2017
混凝土收缩膨胀仪校准规范
范围
本规范适用于测量范围为（010）mm的混凝土收缩膨胀仪的校准。
引用文件本规程引用下列文件： GBT50082一2009普通混凝土长期性能和耐久性能试验方法标准 JJG34一2008指示表（指针式、数显式） JJG201一2008指示类量具检定仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
2
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
混凝土收缩膨胀仪（以下简称膨胀仪）是用于测量混凝土试件在硬化过程中长度发生变化的一种专用计量器具，按结构型式分为立式膨胀仪、卧式膨胀仪和补偿式膨胀仪。其结构示意图见图1、图2、图3。
图1立式混凝土收缩膨胀仪结构示意图
1一指示表；2一支架；3一标准杆 JJF（冀）138-2017
图2卧式混凝土收缩膨胀仪结构示意图
1卡盖：2—支撑轮：3—支撑滑轮：4—标准杆：5—表架：6—千分表：7底盘：8—滑轮架：9—滑轮管架：
10—调整螺丝；11托架；12—标准杆
图3补偿式混凝土收缩膨胀仪结构示意图
1一指示表；2一标准杆；3一支架
