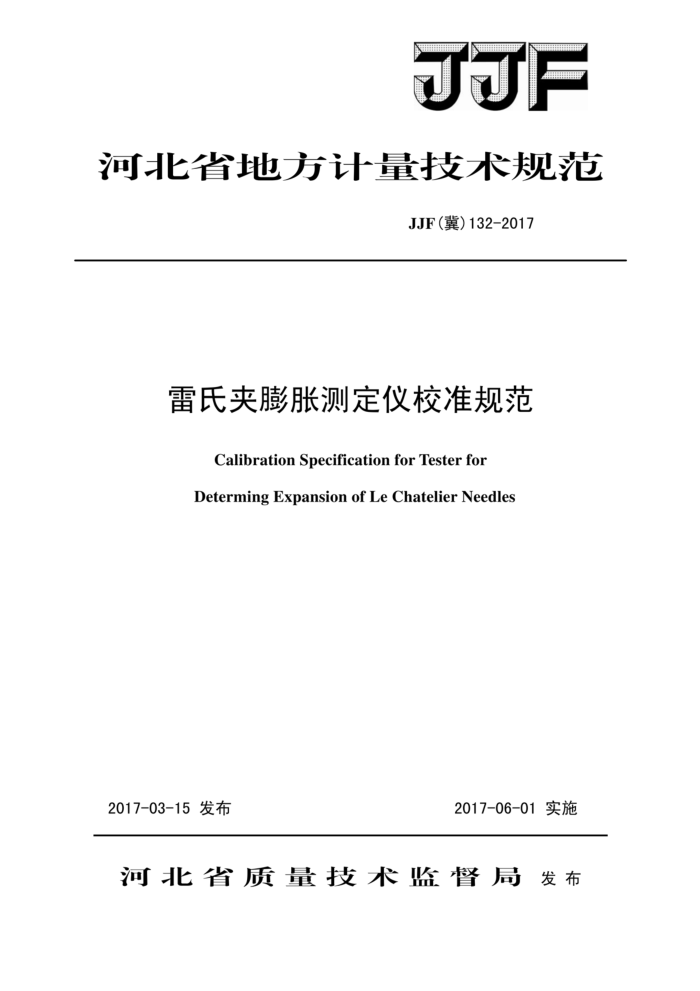

JJF
河北省地方计量技术规范
JJF（冀）132-2017
雷氏夹膨胀测定仪校准规范
Calibration Specification for Tester for Determing Expansion of Le Chatelier Needles
2017-03-15发布
2017-06-01实施
河北省质量技术监督局发布 JJF（冀)132—2017
雷氏夹膨胀测定仪
校准规范 CalibrationSpecificationfor Tester for Determing Expansion ofLeChatelierNeedles
JJF132—2017
归口单位：河北省质量技术监督局
主要起草单位：河北省计量监督检测院廊坊分院
本规范委托起草单位负责解释。 JJF(冀)132—2017
本规范主要起草人：
钱思皓（河北省计量监督检测院廊坊分院）
刘渤（河北省计量监督检测院廊坊分院）
王丽明（河北省计量监督检测院廊坊分院）参加起草人：
梁国芳（河北省计量监督检测院廊坊分院） JJF（冀）132—2017
目 髪录
引言 1 范围 2 引用文件 3 概述
(I) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (4) (4) (5) (7) (8)
计量特性 4. 1 标尺测量范围和分度值 4. 2 膨胀值标尺 4.3 弹性标尺 4. 4 模座 4.5 悬丝 4.6 码 5 校准条件 5. 1 环境条件 5. 2 校准用设备 6 校准项目和校准方法 6. 1 标尺刻度相对误差 6.2 标尺基线圆弧半径 6.3 模座圆弧半径 6. 4 悬丝直径 6.5 码质量 1 校准表达结果 8 复校时间间隔附录A 雷氏夹膨胀测定仪标尺刻度相对误差测量结果的不确定度评定附录B 雷氏夹膨胀测定仪校准记录格式附录C 校准证书内容及内页格式
4
1 JJF（冀)132—2017
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本校准规范制定的基础性系列规范。本规范主要参考标准为JC/T962一2005 《雷氏夹膨胀测定仪》。
本规范为首次发布。
II JJF(冀)132—2017
雷氏夹膨胀测定仪校准规范
1范围
本规范适用于水泥安定性试验用雷氏夹膨胀测定仪的校准。
2引用文件
本规范引用下列文件： JC/T962—2005雷氏夹膨胀测定仪凡是注日期的引用文件，仅注日期的版本适用于本规范：凡不注日期的引用文
件，其最新版本（包括所有的修订单）适用于本规范。 3概述
雷氏夹膨胀测定仪是对水泥安定性试验用雷氏夹进行校准的专用仪器，通过雷氏夹膨胀测定仪测量雷氏夹指针膨胀值，正确反映水泥、混凝土等材料的物理性能。 其结构如图1。
OICL
1499
图1雷氏夹膨胀测定仪机构示意图（尺寸单位：mm） 1-底座;2-模座;3-弹性标尺;4-立柱;5-膨胀值标尺;6-悬臂;7-悬丝
1 JJF(冀)132—2017
4计量特性 4.1# 标尺测量范围和分度值
弹性标尺和膨胀值标尺的测量范围不小于±25mm，分度值为0.5mm，标尺刻度相对误差不超过±2%。 4.2膨胀值标尺
膨胀值标尺基线圆弧半径：179~,mm 4.3弹性标尺
弹性标尺基线圆弧半径：149~,mm 4.4模座
模座圆弧半径：20mm 4.5悬丝
悬丝直径不大于0.4mm 4.6码
码质量(300±0.1)g 5校准条件 5.1环境条件
常温无腐蚀气体的室内，保证室内光线充足，雷氏夹膨胀测定仪保持清洁。
5.2校准用设备
校准用设备见表1。允许使用满足测量不确定度要求的其他测量标准及其他设备
进行校准。
表1校准项目和校准用设备
序号 1 2 3 4 5
校准项目
设备名称和技术要求
标尺刻度相对误差 读数显微镜分度值0.01mm 标尺基线圆弧半径 游标卡尺MPEV:0.03mm，线纹钢直角尺MPEV:0.3mm
半径规半径分别为20mm和22mm，MPEV:42μm
模座圆弧半径悬丝直径
游标卡尺MPEV:0.03mm 天平①级
码质量
2 JJF（冀)132—2017
6校准项目和校准方法
校准前首先检查外观和各部分相互作用。确定没有影响计量特性因素后再进行校准。 6.1标尺刻度相对误差
用读数显微镜测量，将雷氏夹膨胀测定仪平放在桌面或平台上，在标尺上选取左、中、右三个读数范围不小于5mm的区域，首先将读数显微镜放置在膨胀值标尺上，沿标尺内缘选定一个读数范围（L，），再读出该数值范围在读数显微镜上的读数（L，），然后根据公式（1）计算出该位置的刻度相对误差：
B, = L_L x×100%
(1)
L
式中：B一一读数范围的刻度相对误差，%；
L,—雷氏夹膨胀测定仪标尺读数绝对值，mm； L,一读数显微镜的读数，mm。
每个区域的B，都应满足4.4条的要求。同样方法可校准弹性标尺的刻度相对误
差。 6.2标尺基线圆弧半径
膨胀值标尺圆弧半径用线纹钢直角尺测量模座圆弧最低端到标尺基线两端和中间共三点的基线圆弧半径，取平均值。
弹性标尺圆弧半径用线纹钢直角尺测量，将线纹钢直角尺平面紧贴立柱正面，其中一条直角边竖直对准悬丝孔的内侧，另一条量程大于150mm的直角边呈水平状态，并对准弹性标尺的零刻度，然后读出悬丝孔内侧至弹性标尺零刻度基线的水平距离（S，），再用游标卡尺测出悬丝孔直径（d)，悬丝孔中心线至弹性标尺零刻度基线的距离（S）按公式（2）计算：
S=s,+d
(2)
2
式中：S一一悬丝孔中心线至弹性标尺零刻度基线的距离，mm;
S,一一悬丝孔内侧至弹性标尺零刻度基线的水平距离，mm; d—悬丝孔直径，mm。
3
