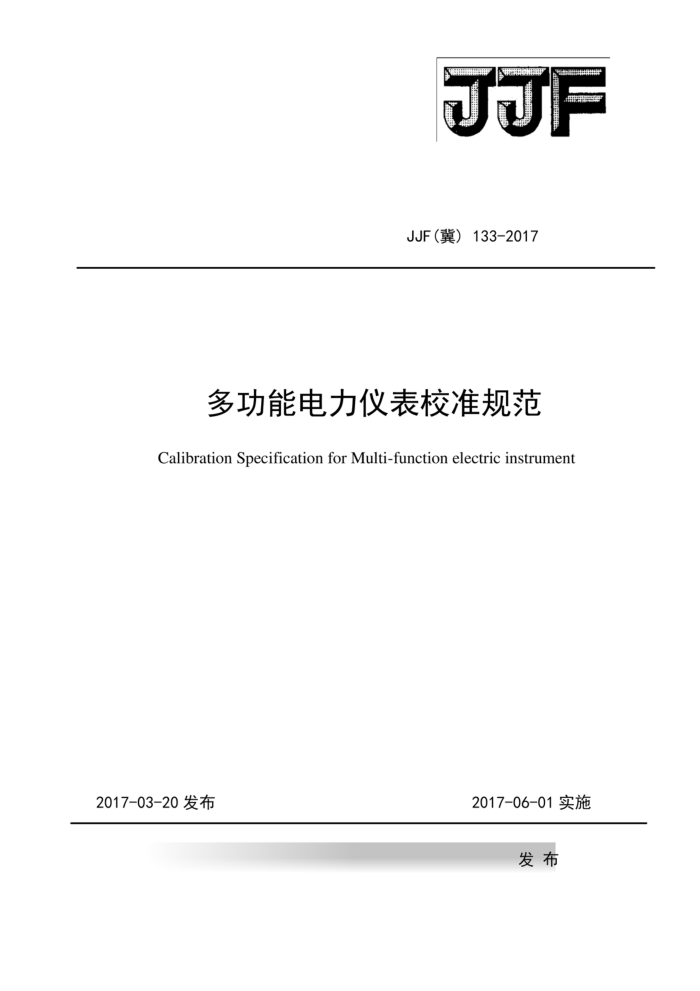

JJF
JJF（冀）133-2017
多功能电力仪表校准规范
Calibration SpecificationforMulti-function electricinstrument
2017-03-20 发布
2017-06-01实施
发 布 JJF（冀）133-2017
多功能电力仪表校准规范
ECECECECE
c
Calibration Specificationfor
JJF（冀）133-2017
3732323237373737373737373737323237373
Multi-functionelectricinstrument
归口单位：河北省质量技术监督局
起草单位：河北省计量监督检测院
河北省计量科学研究所
本规范委托起草单位负责解释 JJF（冀）133-2017
本规范主要起草人：
贾祎冬（河北省计量监督检测院）王茜（河北省计量监督检测院）王明敬（河北省计量科学研究所）李德亨（河北省计量监督检测院）白之光（河北省计量监督检测院）赵冬松（河北省计量监督检测院） JJF（冀）133-2017
目 录
引言 1范围. 2引用文件. 3概述. 4计量特性 4.1电压、电流、功率、功率因数（相位） 4.2谐波电压、谐波电流 4.3短时闪变值. 4.4电气安全性能 5校准条件.. 5.1环境条件， 5.2测量标准及其他设备， 6校准项目和校准方法. 6.1校准前检查， 6.2交流电压 6.3交流电流.. 6.4交流功率. 6.5频率 6.6功率因数（相位） 6.7谐波电压. 6.8谐波电流 6.9闪变 6.10电气安全性能试验 7校准结果表达. 8复校时间间隔附录A 多功能电力仪表测量结果不确定度评定附录 B 校准原始记录格式附录C 校准证书内页格式（第2页）附录D 校准证书校准结果页格式（第3页）
II
-
1
2 2 2 2 3 3 3 4 4 4 5 6 10 10 11 12 14 15
.. 15 16 . 17 19 .. 21 22
I JJF（冀）133-2017
引言
本规范是依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》的规定而制订的
本规范为首次制定
I JJF（冀）133-2017
多功能电力仪表校准规范
1 范围
本规范适用于新生产和使用中的电力分析仪、电力谐波分析仪、电能质量分析仪等多功能电力仪表的交流电参数和电能质量部分的校准。本规范不适用于暂态谐波的校准。
2 引用文件
本规范引用下列文件： JJG780-1992 交流数字功率表 GB/T19862-2016电能质量监测设备通用要求 GB/T14549-1993电能质量公用电网谐波 GB/T 13978-2008 数字多用表凡是注日期的引用文件，仅注日期的版本适用于本规范。
3概述
多功能电力仪表用于监测交流电压、电流、功率、频率、功率因数（相位）、谐波、 闪变等多种电力参数。广泛用于电力系统的在线监测，用电设备的电能质量控制，各种电参量指标的测量。多功能电力仪表的测量原理如图1，主要由采样电路、信号调理电路、模数转换器、CPU处理器、LCD显示和通讯接口组成。
信号调理电路
模数转换器
CPU 处理器
LCD显示
电压采样电路
通讯接口
电流采样电路
图1多功能电力仪表原理框图
4计量特性
