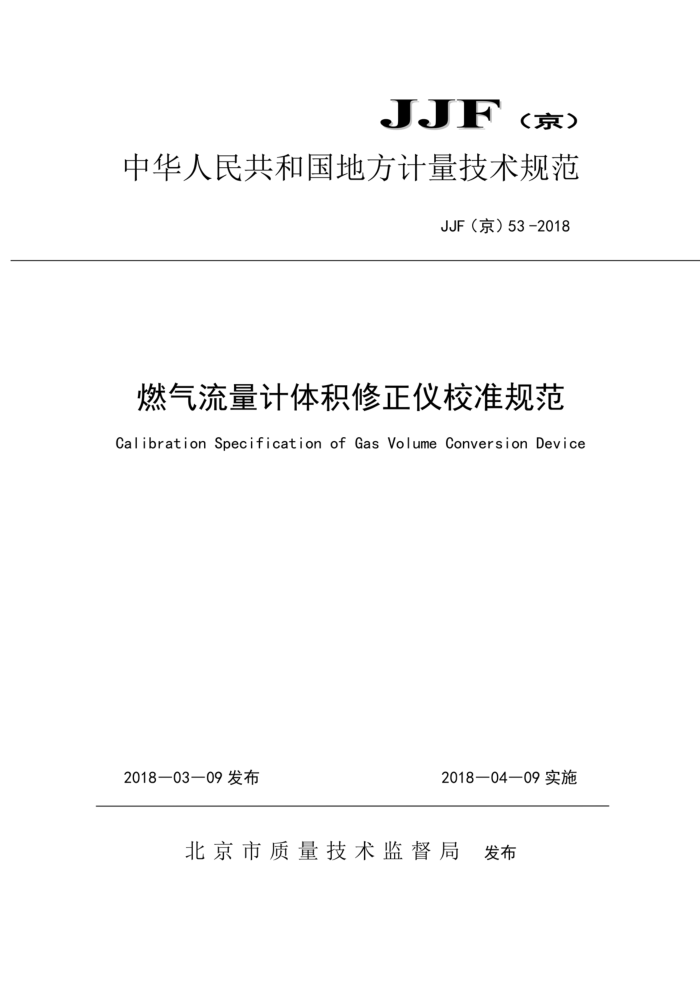

JJF (京）
中华人民共和国地方计量技术规范
JJF（京）53-2018
燃气流量计体积修正仪校准规范 Calibration Specification of Gas Volume Conversion Device
2018一03一09发布
2018一04一09实施
北京市质量技术监督局发布 JJF（京）53-2018
燃气流量计体积修正仪校准规范 CalibrationSpecificationofGasVolume Conversion Device
JJF（京）53-2018
归口单位：北京市质量技术监督局主要起草单位：北京市燃气集团有限责任公司
北京市计量检测科学研究院
参加起草单位：北京市燃气集团研究院
北京市公用事业科学研究所天信仪表集团有限公司浙江苍南仪表集团有限公司北京市建设工程质量第四检测所
北京北燃环能科技发展有限公司
本规范由北京市质量技术监督局负责解释 JJF（京）53-2018
本规范主要起草人：
籍瑞春（北京市燃气集团有限责任公司）张涛（北京市公用事业科学研究所）
张易农（北京市计量检测科学研究院）
王轶巍（北京市计量检测科学研究院）
本规范参加起草人：
李孝评（天信仪表集团有限公司）
章圣意（浙江苍南仪表集团有限公司）
梁鹏松（北京市燃气集团有限责任公司）
= JJF（京）53-2018
目录
范围 2 引用文件. 3 术语和计量单位. 3. 1 术语 3. 2 计量单位.. 4 概述 4.1用途和工作原理. 4.2结构 5 计量特性。 5. 1 外观、封印和铭牌 5. 2 通用技术要求. 5. 3 示值误差.. 5. 4 机电转换误差. 6 校准条件. 6. 1 环境条件. 6. 2 校准用标准器. 6. 3 校准配套设备 7 校准项目和校准方法. 7. 1 校准项目 7. 2 校准方法. 8 校准结果表达.. 9 复校时间间隔附录A修正仪校准数据记录，附录B修正仪校准证书内页参考格式. 附录C使用分体式标准装置校准体积转换误差测量结果不确定度评定示例...23 附录D使用分体式标准装置校准转换系数误差测量结果不确定度评定示例...28 附录E使用分体式标准装置校准温度测量误差测量结果不确定度评定示例....30 附录F使用分体式标准装置校准压力测量误差测量结果不确定度评定示例....32
1
..2
.. 4
...5
...5
b
...6
....8
9
..9
.9
L
..10
·10 .10 .11 ..15 .16 ..17 ...21
III JJF（京）53-2018
附录G使用分体式标准装置并通过标况体积量校准积算误差测量结果不确定度
.34
评定示例，附录H使用分体式标准装置并通过转换系数校准积算误差测量结果不确定度评定示例
37 ...39
附录I机电转换误差测量结果不确定度评定示例. 附录J使用一体式标准装置校准体积转换误差测量结果不确定度评定示例.....42 附录K使用一体式标准装置校准转换系数误差测量结果不确定度评定示例.....46 附录L使用一体式标准装置校准温度测量误差测量结果不确定度评定示例...48 附录M使用一体式标准装置校准压力测量误差测量结果不确定度评定示例....50 附录N使用一体式标准装置采用标况体积算出的积算误差测量结果不确定度评
.52
定示例.
附录0使用一体式标准装置采用转换系数算出的积算误差测量结果不确定度评定示例.
54 ·56
附录P实验用天然气组成数据：附录Q远传通讯协议
.57
IV JJF（京）53-2018
燃气流量计体积修正仪校准规范
1范围
本规范适用于温度传感器和压力传感器接头外置于流量计基表壳体的燃气流量计体积修正仪的校准，包括本地区首次使用产品的首次校准、已经通过首次校准的新产品及在用产品的常规校准。
2引用文件
本规范引用下列文件： GB/T15478-2015压力传感器性能试验方法 GB/T17747.1天然气压缩因子的计算第1部分：导论和指南 GB/T17747.2天然气压缩因子的计算第2部分：用摩尔组成进行计算 GB/T17747.3天然气压缩因子的计算第3部分：用物性值进行计算 JF1071-2010国家计量校准规范编写规则 JJG229-2010工业铂、铜热电阻检定规程 JJG860-2015压力传感器(静态)检定规程凡是注日期的引用文件，仅注日期的版本适用本规范，凡是不注日期的引用
文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语 3.1.1燃气流量计体积修正仪volumeconversiondeviceforgasmeter
由温度传感器、压力传感器、积算单元、存储单元、显示和输出单元等组成的装置，可根据测得的燃气温度和压力参数对输入的流量信号进行计算，将天然气工作条件下（以下简称“工况”）的体积量转化成标准参比条件下（以下简称“标况”）的体积量，并进行存储和显示。以下简称“修正仪”。 3.1.2分体式标准装置separatecomponentstandardfacilities
由数字压力控制器、二等标准铂电阻温度计、测温仪、恒温槽、气泵、函数信号发生器和工控机等仪表设备组成，将被校修正仪的温度传感器、压力传感器 JJF（京）53-2018
从流量计基表壳体上拆卸下来，温度传感器置入恒温槽，压力传感器通过接头和导压管与数字压力控制器连接，并用导线使被校修正仪与各个设备连接起来，从而实现修正仪计量性能校准的标准装置。 3.1.3一体式标准装置completesystemstandardfacilities
由数字压力控制器、铂电阻温度计（Pt100）、测温仪、高低温恒定试验箱、 气泵、函数信号发生器和工控机等仪表设备组成，将被校修正仪连同流量计基表作为整体置入高低温恒定试验箱，并用导线或导压管使其与各个设备连接起来，从而实现修正仪计量性能校准的标准装置。 3.1.4压力测量误差errorofthepressuremeasuring
压力测量值与约定真值的相对误差。
3.1.5温度测量误差errorofthetemperaturemeasuring
温度测量值与约定真值的相对误差。
3.1.6积算单元的误差errorofthecalculatorunit
当按制造商规定的接口模拟输入设定的燃气体积、压力值和温度值时，计算得出的标况体积V或转换系数C的示值误差。以下简称“积算误差”。
注：积算误差包括所有运算引入的误差（如压缩因子计算、数学运算等），不包括温度和压力的测量误差。 3.1.7转换系数conversionfactor
修正仪采集温度、压力，根据其燃气组分或物性参数计算压缩因子，并利用克拉伯龙方程算出的代表体积量转换的数值，该值乘以工况体积即可得到标况体积量。 3.1.8转换系数误差errorofconversionfactor
修正仪所显示的转换系数C与转换系数的约定真值Ccv的相对误差，用“ec”
表示。 3.1.9标况体积转换误差errorofvolumeconversion
修正仪所显示的标况体积流量Vb与标准装置测出的约定真值Vcv的相对误差，用“ev”表示，以下简称“体积转换误差”。 3.2计量单位
本规范相关符号与单位见表1。
2
