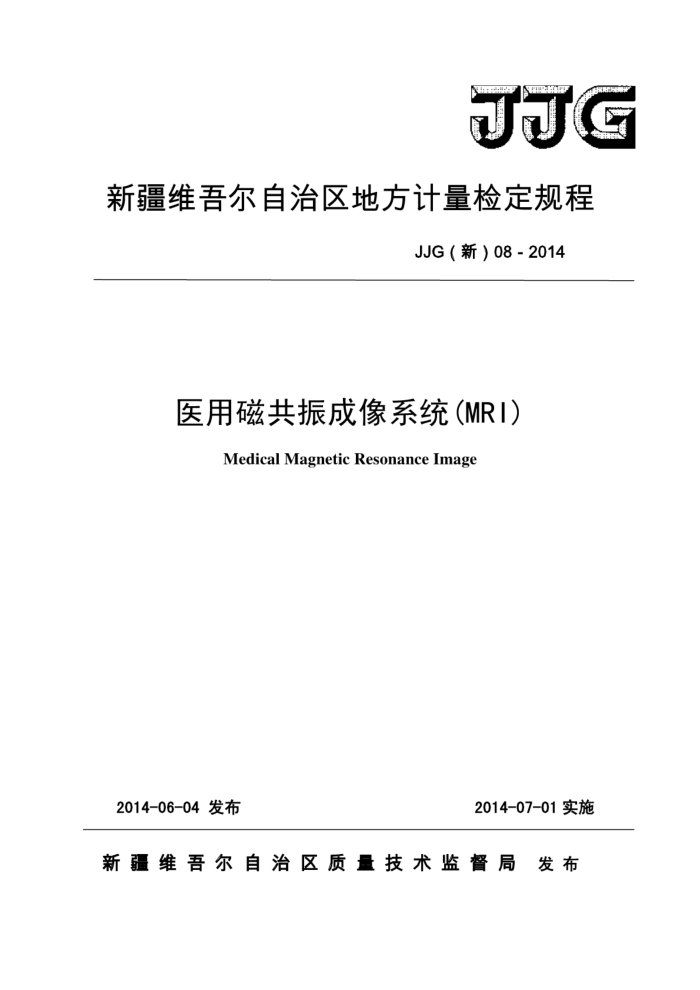

JJG
新疆维吾尔自治区地方计量检定规程
JJG（新）08-2014
医用磁共振成像系统（MRI
Medical Magnetic Resonance Image
2014-06-04发布
2014-07-01实施
新疆维吾尔自治区质量技术监督局发布 JJG（新）08-2014
医用磁共振成像系统
(MRI)
JJG (新)08—2014 代替JJG(新)08-2007
VerificationRegulationof Medical MagneticResonanceImage (MRI)
本规程经过新疆维吾尔自治区质量技术监督局2014年06月04日批准，
并于2014年07月01日起实施。
归口单位：新疆维吾尔自治区质量技术监督局
主要起草单位：新疆维吾尔自治区计量测试研究院参与起草单位：自治区医疗设备检测中心（喀什）
本规程委托新疆维吾尔自治区质量技术监督局负责解释 JJG（新）08-2014
本规程主要起草人：
亢锐 （新疆维吾尔自治区计量测试研究院）肖玉琴 （新疆维吾尔自治区计量测试研究院）洪潮 （新疆维吾尔自治区计量测试研究院）冯雪峰 （新疆维吾尔自治区计量测试研究院）
本规程参与起草人：
谭斌（新疆维吾尔自治区计量测试研究院）
克尤木（自治区医疗设备检测中心（喀什））
夏诚（新疆医科大学附属肿瘤医院） JJG（新）08-2014
目录
引 1 范围·
I) (1) :(1) (1) : (2) . (2) .. (2) ..(2) . (3) · (3) （3) .(3) · (3) : (3) .(3) (3) : (4) (4) (4) (5） : (8) (8) (9) ..(11)
引用文件· 术语和计量单位
2 3 4 概述· 5 计量性能要求 5. 1 信噪比 5. 2 图像均匀性· 5. 3 空间线性 5. 4 空间分辨力· 5. 5 低对比分辨力
5. 6 层厚· 5. 7 几何畸变 5.8 纵横比· 5. 9 磁场强度· 6
通用技术要求 7 计量器具控制· 7. 1 检定条件 7. 2 检定项目 7. 3 检定方法 8 检定结果的处理… 9 检定周期附录A检定记录格式.. 附录B检定证书内页格式附录C医用磁共振成像系统磁场强度示值误差测量结果不确定度评定......·（12)
.
- JJG（新）08-2014
引 言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》共同构成本规程制订的基础性系列规范。
本规程是在结合当前医用核磁共振的设备性能及质量评价的现状，并参考 YY/T0482一2010《医疗诊断用磁共振设备技术要求及试验方法》等国内相关标准规程的基础上制定的。与JJG（新）08一2007相比，除编辑性修改外主要技术变化如下：
一增加了磁场强度（见5.9）；一增加了“磁场强度的不确定度评定”附录（见附录C）；一删除了原规程中“检定结果通知书格式”附录。 JJG（新）08一2014的历次版本发布情况：一JJG（新）08一2007《医用磁共振成像系统（MRI）》。
II JJG（新）08-2014
医用磁共振成像系统（MRI）检定规程
1范围
本规程适用于医用磁共振成像系统（MRI）的首次检定、后续检定和使
用中检查。
2引用文件
本规程引用以下文件： JJF1094一2002测量仪器特性评定技术规程 YY/T0482一2010医疗诊断用磁共振设备技术要求及试验方法凡是注明日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的
引用文件，其最新版本（包括所有修改单）适用于本规程 3术语和计量单位
3.1术语 3.1.1信噪比signal-to-noiseRatio，SNR
信号强度与噪声的比值。信号为感兴趣区中像素信号强度的平均值减去
背景区域像素的信号强度平均值，噪声为感兴趣区内像素信号强度的标准偏差。 3.1.2图像的均匀性imageuniformity
当成像物体具有均匀的磁共振（MR）特性时，磁共振成像系统在扫描整个物体过程中产生一个均匀信号响应的能力。
3.1.3空间线性空间线性Linear space
任何图像系统的图像中出现的几何变形的程度。几何变形可以是图像中所显
示的点相对于已知位置的偏移或图像中的任意处两点之间距离测量值相对于实际值的偏差。 3.l.4空间分辨力spatialresolution
在没有严重噪声时测量成像系统对两个相邻物体的分辨能力。
1 JJG（新）08-2014
3.1.5层厚slicethickness
断层分布的半高全宽值（d）。断层分布的定义为磁共振成像系统对
于垂直穿过成像层的运动点源的响应，全部宽度的十分之一（dWT）是断层分布的另一个描述。 3.1.6成像野fieldofview，Fov
不引起图像失真的有效成像范围。
3.1.7几何畸变 geometrydistortion
图像中两点空间位置距离与已知距离的变化
3.2计量单位
3.2.1分辨力
单位名称：线对每毫米，单位符号：Lp/mm。 3.2.2场强
单位名称：特斯拉，单位符号：T。
4概述
医用磁共振成像原理是根据生物体磁性（氢核）在磁场中所表现出的共振特
性成像的技术，装置主要由磁体系统（主磁场、梯度磁场、射频场）、核磁共振谱仪（射频接收线圈）、计算机系统与外部设备和诊断床组成，
5计量性能要求
5.1信噪比 5.1.1头部和腹部的一次摄影圈的直径分别为200mm和300mm，1.5T及以上的磁共振成像系统信噪比不小于150；1.0T的磁共振成像系统信噪比不小于100： 0.9T以下（含0.9T）的磁共振成像系统信噪比不小于80。 5.1.2同一位置，选取扫描区域75%，间隔5min扫描2次，所呈现的两幅图像相减。1.5T的磁共振成像系统信噪比不小于150；1.0T的磁共振成像系统信噪比不小于100；0.9T以下（含0.9T）的磁共振成像系统信噪比不小于80 5.2图像均匀性 5.2.1头部扫描的有效视野（F0V）为250mm，选取圆的直径为200mm，其图像的
2
