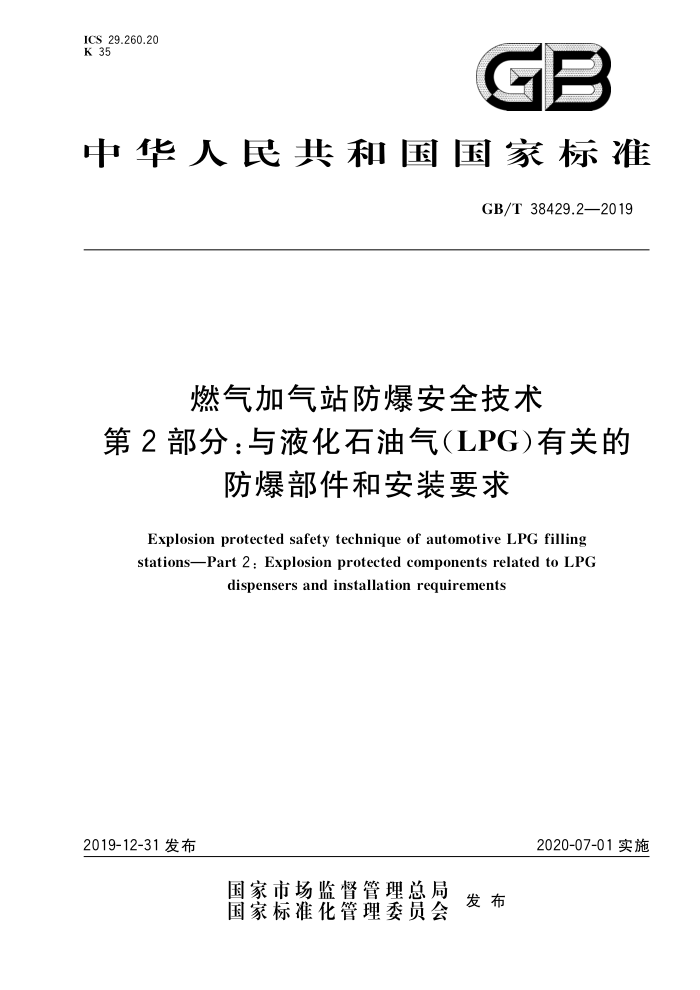

ICS 29.260.20 K 35
GP
中华人民共和国国家标准
GB/T 38429.2—2019
燃气加气站防爆安全技术
第2部分：与液化石油气（LPG)有关的
防爆部件和安装要求
Explosion protected safety technique of automotive LPG filling stations-Part 2 : Explosion protected components related to LPG
dispensers and installation requirements
2020-07-01实施
2019-12-31 发布
国家市场监督管理总局 发布国家标准化管理委员会 GB/T 38429.2—2019
目 次
前言范围
II
1
规范性引用文件
2
3 术语和定义 4 要求 5 标志 6 安装测试 7 安装调试 8使用、维护、检查附录A（资料性附录) 说明图参考文献
8
C
13
... GB/T 38429.2—2019
前言
GB/T38429《燃气加气站防爆安全技术》分为若干部分：
第1部分:液化石油气（LPG)加气机防爆要求; 第 2 部分：与液化石油气（LPG)有关的防爆部件和安装要求;
....·
本部分为GB/T38429 的第2部分本部分按照GB/T 1.1—2009给出的规则起草本部分由中国电器工业协会提出。 本部分由全国防爆电气设备标准化技术委员会(SAC/TC 9)归口。 本部分起草单位：南阳防爆电气研究所有限公司、国家防爆电气产品质量监督检验中心、北京三盈
联合石油技术有限公司、正星科技股份有限公司、托肯恒山科技（广州）有限公司、优必得石油设备（苏州)有限公司、郑州永邦测控技术有限公司
本部分主要起草人：张刚、王军、季鹏、樊鹏涛、张材、姚开利、朱建国、杨文宇。
II GB/T 38429.2—2019
燃气加气站防爆安全技术
第 2 部分：与液化石油气（LPG)有关的
防爆部件和安装要求
1范围
GB/T38429的本部分规定了燃气加气站用与液化石油气（LPG)有关的防爆部件和安装的要求、 标志、安装测试、安装调试和使用、维护、检查。
本部分适用于固定式LPG加气站及多种燃料加气站车用LPG设备及部件的安装。 本部分不包括对现场及场外安全距离的要求。 注：民用液化气钢瓶的充装可参考本部分。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1226　一般压力表 GB3836.14　爆炸性环境　第14部分：场所分类　爆炸性气体环境 GB/T 3836.16　爆炸性环境　第 16 部分:电气装置的检查与维护 GB/T 7306.155°密封管螺纹　第1部分:圆柱内螺纹与圆锥外螺纹 GB/T 9112钢制管法兰　类型与参数 GB/T 12237石油、石化及相关工业用的钢制球阀 GB/T 15185　法兰连接铁制和铜制球阀 GB/T 17949.1接地系统的土壤电阻率、接地阻抗和地面电位测量导则第 1部分：常规测量 GB 25285.1　爆炸性环境　爆炸预防和防护　第1部分:基本原则和方法 GB25286.1爆炸性环境用非电气设备　第1部分:基本方法和要求 GB/T38429.12019燃气加气站防爆安全技术　第1部分：液化石油气（LPG)加气机防爆要求 GB50156　汽车加油加气站设计与施工规范
3 术语和定义
下列术语和定义适用于本文件。
3.1
液化石油气 liquefied petroleum gas; LPG 在适当的压力和环境温度下，能以液相形式进行储存、处理的石油气体,其主要成分是丙烷、丁烷及
少量的丙烯、丁烯、戊烷和(或)戊烯。
注：汽车 LPG见GB 19159。
SAC
Y GB/T 38429.2—2019
注1：静电的其他信息见GB/T 3836.26。 与 LPG接触的所有弹性材料应与车用 LPG兼容,并且不应变形、变硬,或与其他部件黏附,损坏这
些部件的功能。
注2：橡胶材料宜符合 EN 549。 注3：具体指南参见ISO11114-2。
4.5防腐 4.5.1概述 4.5.1.1管道、管道配件及部件的制造材料,应不受外部环境的影响而降低性能（如防腐性能）,或者用合适的涂层保护。 4.5.1.2地下管道可采用符合国家相关标准规定的涂层。如果保护措施不足，还需采用附加阴极保护措施，见4.5.2。
注：可参考的资料见EN12068 4.5.2阴极保护
设计有阴极保护的加气站应符合本条要求阴极保护应符合GB25285.1的要求。 埋设管道应采取阴极保护措施，以减少在保护涂层失效或可能失效的地方，造成局部严重腐蚀的
风险。
可通过牺牲阳极连接或采用外加电流进行阴极保护。安装之后应尽快采取阴极保护措施应注意集聚杂散电流的危险，以及可能与其他局部电网相互作用产生的危险。 应采用与管道材料兼容且全部焊接的衬垫进行管道电气连接。 不准许采用夹紧的方式与管道壁直接电气连接。 在下列情况下，建议采取阴极保护措施：
安装区域土壤的电阻率小于 100 α·m;或覆盖管道的沙子电阻率小于 100 Ω·m;或 -可能出现杂散电流时，如在高压线、电气铁路或电车附近区域
土壤的电阻率应由有资质的人员按照GB/T 17949.1测量确定。 阴极保护部件应与接地物体电气绝缘。阴极保护系统保护的所有埋设管道应有电气连续性。 注：法兰及管线上的其他零件可能要求特定的连续性连接用于阴极保护的绝缘体,在地面测量时，电阻至少应为 100 000 2 针对铜/硫酸铜基准单元，阴极保护应对被保护部件至少提供850mV的电势。在厌氧土壤中，电
势应为一950 mV。
阴极保护的测量点应为测量尺或高于地面的测量盒在安装调试之前,应检查阴极保护功能正常。
4.6　储存压力容器 4.6.1设计
LPG储存压力容器应的设计应符合 GB 50156 的规定。 4.6.2安装
除非压力容器制造商另有规定，应使用没有石子及尖硬颗粒的干净沙子围绕和覆盖地下压力容器 GB/T 38429.2—2019
或半埋压力容器,厚度为0.3m。在使用沙子的地方,沙子的颗粒直径及化学性能应不能对压力容器及其辅助设备造成损坏。
注：颗粒直径为3mm 的沙子被认为适合做覆盖物。如果使用了颗粒直径小于3mm 的沙子,宜考虑到它可能被冲
走，并移至周围地面。对于这种情况下，宜提供适宜的保护措施（如通过混凝土基座及侧壁保护）。 储存压力容器应安装在地上、地下,或半埋在一固定位置。参见附录 A安装示例。 应采取充分措施，防止压力容器移动。
4.6.3装备
所有储存压力容器应按照GB50156装备配件。 安装压力容器时还应装备下列功能：
加气机设计要求时,有油气回流功能；排水功能;和压力指示。
4.6.4压力容器保护
应采取充分措施，防止压力容器和附件受到车辆撞击。
4.7泵 4.7.1概述
允许用外部泵或潜液泵。安装示例参见附录 A。 应采取措施，保证在任何情况下,泵的压力不会超过最大设计压力注：可以通过安装旁通系统将泵中的压力释放回压力容器中。
4.7.2潜液泵
使用潜液泵的压力容器,按照泵制造商的建议移走潜液泵时，压力容器的设计压力应使压力容器内的燃料损失最小。
注：如果未安装隔离桶,在更换泵之前,可能要清空压力容器。 4.7.3外部泵
外部泵应符合 GB 25286.1 的规定 4.8加气机 4.8.1一般要求
加气机应符合GB/T38429.1—2019的规定 4.8.2加气机保护
加气机应通过位置或机械保护措施，防止受到汽车撞击，见4.1。 4.8.3管道及软管破裂保护
破裂点上游管道应刚性固定,并能承受至少1 000 N·m 的弯曲力矩。 安全断开阀的设计要求人口端永久固定在地面或加气机框架上，与地面或加气机架的连接，在车
开走方向至少应能承受 750N的力。
5
