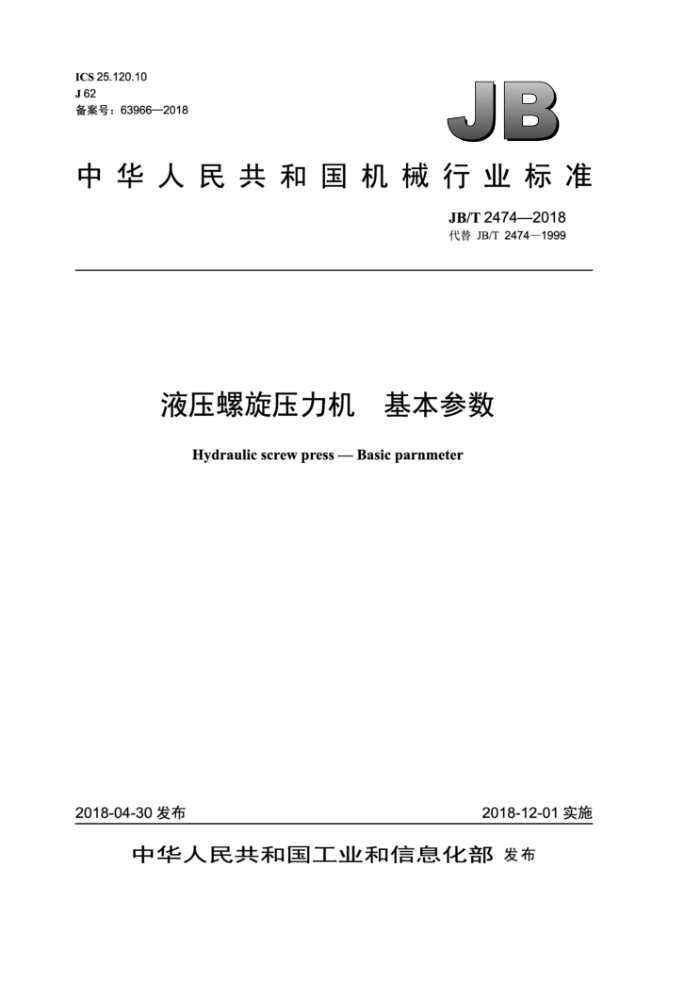

ICS 25.120.10 J 62 备案号：63966—2018
JB
中华人民共和国机械行业标准
JB/T 2474—2018 代替JB/T 2474—1999
液压螺旋压力机 基本参数
Hydraulic screw press - Basic parnmeter
2018-12-01实施
2018-04-30 发布
中华人民共和国工业和信息化部 发布 JB/T 2474—2018
目 次
前言... 范围.
..
+..
1
2规范性引用文件 3基本参数... 3.1 主参数.. 3.2 基本参数...
表 1 液压螺旋压力机的基本参数.
- JB/T 2474—2018
前 創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/2474一1999《液压螺旋压力机 基本参数》，与JB/2474一1999相比主要技术变化
如下：
修改了基本参数。 本标准由中国机械工业联合会提出。 本标准由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准起草单位：济南铸造锻压机械研究所有限公司、青岛青锻锻压机械有限公司、山东莱恩光电
科技有限公司、福建省闽旋科技股份有限公司、南安市中机标准化研究院有限公司。
本标准主要起草人：马立强、吴带生、朱斌、胡进芳、刘学贞、邢吉柏、郑华婷、黄燕霞。 本标准所代替标准的历次版本发布情况为：
-JB2474—1979、JB/T2474—1999。
I JB/T 2474—2018
液压螺旋压力机 基本参数
1 范围
本标准规定了液压螺旋压力机的基本参数。 本标准适用于模锻、精锻等用途的液压螺旋压力机。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T28761锻压机械型号编制方法
3基本参数
3.1 主参数
液压螺旋压力机应符合GB/T28761的规定，液压螺旋压力机的主参数为公称力。 3.2基本参数
液压螺旋压力机的基本参数见表1。
表1 液压螺旋压力机的基本参数
工作台面尺寸
公称力F 用力F, 运动部分
允许长期使
最小封闭高度 mm 500 600 700 800 1 000 1 250 1 600 1 800 2 000
滑块行程S 行程次数n
能量E kJ 36 72 140 280 500 1 000 2 000 2 840 4 000
mm
kN 4 000 6 300 10 000 16 000 25 000 40 000 40 000
min'1 35 30 25 20 16 12 8 7 6
mm 300 350 400 450 500 600 800 900 1 000
左右 630 750 900 1 120 1 250 1 400 1 700 1 800 2 000
前后 750 900 1 120 1 250 1 500 1 900 2 360 2 650 3 000
kN 6 300 10 000 16 000 25 000
63 000
63 000 100 000 80 000 120 000 100 000 160 000
1 81
