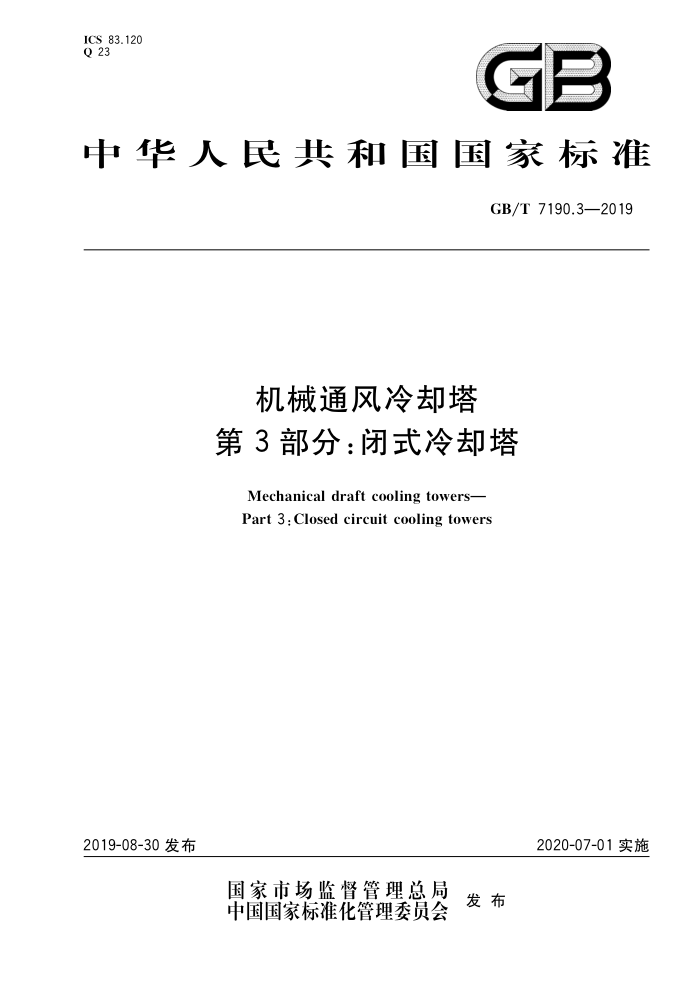

ICS 83.120 Q 23
GB
中华人民共和国国家标准
GB/T 7190.3—2019
机械通风冷却塔第3部分：闭式冷却塔
Mechanical draft cooling towers- Part 3:Closed circuit cooling towers
2019-08-30发布
2020-07-01实施
国家市场监督管理总局 发布中国国家标准化管理委员会 GB/T7190.3—2019
前言
GB/T7190《机械通风冷却塔》分为三个部分：
第1部分：中小型开式冷却塔；一第2部分：大型开式冷却塔；
-第3部分：闭式冷却塔本部分为GB/T7190的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国建筑材料联合会提出。 本部分由全国纤维增强塑料标准化技术委员会（SAC/TC39)归口。 本部分起草单位：北京玻璃钢研究设计院有限公司、中国水利水电科学研究院、上海理工大学、华中
科技大学、中国电力工程顾问集团华北电力设计院有限公司、信息产业电子第十一设计研究院科技工程股份有限公司、广州地铁集团有限公司、江苏海鸥冷却塔股份有限公司、广州览讯科技开发有限公司、中化工程沧州冷却技术有限公司、上海金日冷却设备有限公司、浙江万享科技股份有限公司、湖南元亨科技股份有限公司、大连斯频德环境设备有限公司、益冷和众科技（北京）有限公司、新菱空调（佛冈）有限公司、浙江金菱制冷工程有限公司、浙江东杰冷却塔有限公司、山东天一冷暖科技股份有限公司。
本部分主要起草人：尹证、赵顺安、章立新、陈良才、冯璟、温晓军、张立晨、吴疆。
1 GB/T7190.3—2019
机械通风冷却塔第3部分：闭式冷却塔
1范围
GB/T7190的本部分规定了闭式冷却塔的产品分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存及其他
本部分适用于单塔循环冷却水量不大于500m"/h的闭式冷却塔（以下简称闭式塔）。
2规范性引用文件
-
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T151热交换器 GB/T1449纤维增强塑料弯曲性能试验方法 GB/T2518连续热镀锌钢板及钢带 GB/T 7190.1 机械通风冷却塔第1部分：中小型开式冷却塔 GB/T8924纤维增强塑料燃烧性能试验方法氧指数法 GB/T 13912 2金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法 GB/T31539一2015结构用纤维增强复合材料拉挤型材 HJ706环境噪声监测技术规范噪声测量值修正 JB/T7658.5 氨制冷装置用辅助设备第5部分：蒸发式冷凝器
SAC
3术语和定义
GB/T7190.1界定的以及下列术语和定义适用于本文件。
3.1
闭式冷却塔 closed circuit coolingtower 循环冷却水不与空气直接接触，通过间壁式换热器将热量传给喷淋水，由喷淋水的蒸发和空气的显
热传递，降低循环冷却水温度的装置。 3.2
换热模块heatexchangemodule 由盘管或板片间壁式换热器、淋水填料（部分含有）等换热元件构成的换热单元
3.3
喷淋水 spraywater 通过配水装置喷淋至换热模块并只在塔内自循环的水
3.4
循环冷却水circuitingcoolingwater 间壁式换热器内被冷却的工艺循环水。
1 GB/T7190.3—2019
3.5
工作压力 operating pressure 正常工作时，间壁式换热器承受的循环冷却水的压力。
3.6
设计压力 designpressure 间壁式换热器所能够承受的循环冷却水的最大工作压力
3.7
循环冷却水压力损失 pressure loss of circulating cooling water 循环冷却水在间壁式换热器内因流动的沿程阻力和局部阻力产生的压力损失。
3.8
能耗比 powerconsumptionratio 风机、喷淋水泵电动机实际消耗的电功率和循环冷却水克服管程流动阻力所消耗的理论功率之和
与循环冷却水流量的比值。
4产品分类和标记
4.1产品分类
闭式塔的典型结构形式有逆流、横流和复合流三种。逆流闭式塔示意图如图1所示；横流闭式塔示
意图如图2所示；复合流闭式塔示意图如图3所示。
1
L14 副
13
12
83838388333383333 亮 亮
3
4
10
4
9
N
5
6
-
血
0
说明： 1———风筒； 2——爬梯； 3———侧板； 4——循环冷却水进、出口 5 进风窗；
11——喷淋管网及喷嘴； 12——收水器； 13——风机； 14— 电动机和减速机。
6 7 8 .9
淋喷水补水管；喷淋水泵；阀门；间壁式换热器
10 填料层（也可无填料）；图1 逆流闭式塔示意图
2 GB/T7190.3—2019
16
14 13
12 1
5
10
8
说明：一风筒；
13—-喷淋水喷头； 14---喷淋水配水槽； 15———风机； 16—-—电动机和减速机。
1~
间壁式换热器：阀门；喷淋水泵；
2- 爬梯；
8 9 10- 循环冷却水进水集管； 11————填料（也可无填料）； 12———进风窗；
侧板；喷淋水补水管：检修门；检修走道：
3
X 5-
6
图2 2横流闭式塔示意图
14
1
2
13
后
12
PO
3
11
10
P
7
说明： 1——风筒； 2——爬梯； 3——侧板；
11---间壁式换热器； 12—--喷淋水喷头； 13—-—风机； 14—-—电动机和减速机。
6 —检修走道； 7 —阀门;
喷淋水泵；进风窗；
8 9 10 填料：
-
X
-喷淋水补水管； 5 检修门；
图3 3复合流闭式塔示意图
3
