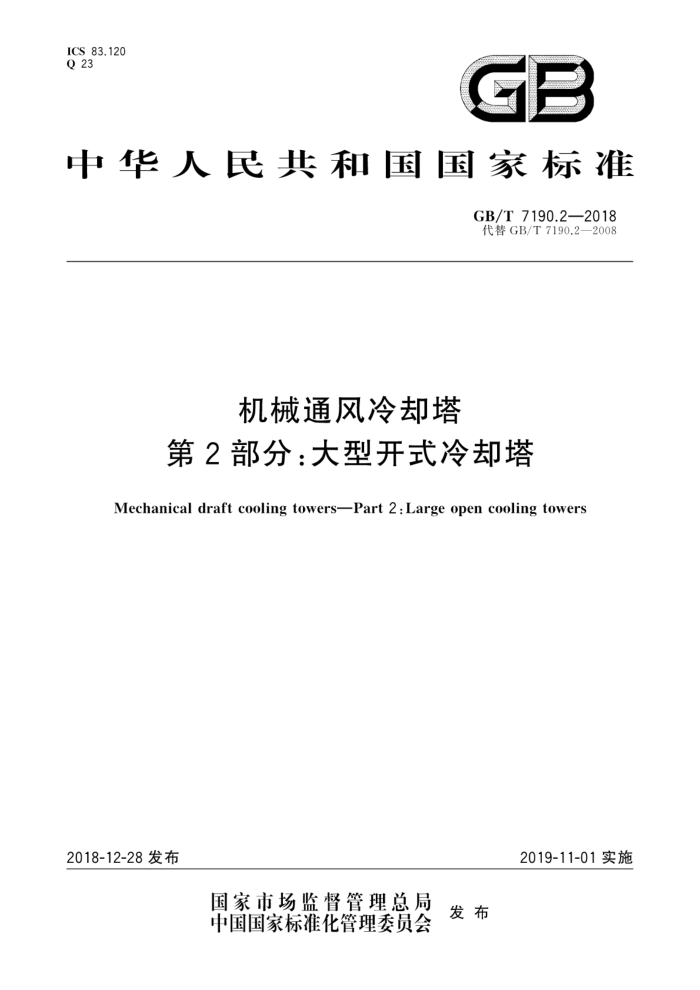

ICS 83.120 Q 23
GB
中华人民共和国国家标准
GB/T7190.2—2018 代替GB/T7190.2—2008
机械通风冷却塔
第2部分：大型开式冷却塔
Mechanical draft cooling towers-Part 2:Large open cooling towers
2019-11-01实施
2018-12-28 发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T 7190.2—2018
前言
GB/T7190《机械通风冷却塔》分为3个部分：
第1部分：中小型开式冷却塔；一第2部分：大型开式冷却塔；
第3部分：闭式冷却塔本部分为GB/T7190的第2部分。 本部分按照GB/T1.1一2009给出的规则起草本部分代替GB/T7190.2一2008《玻璃纤维增强塑料冷却塔 第2部分：大型玻璃纤维增强塑料冷
一
却塔》。
本部分与GB/T7190.2一2008相比主要变化如下
标准名称由《玻璃纤维增强塑料冷却塔第2部分：大型玻璃纤维增强塑料冷却塔》修改为《机械通风冷却塔第2部分：大型开式冷却塔》：修改了适用范围，将“机力通风工业型冷却塔”修改为“装有淋水填料的逆流、横流机械通风开式冷却塔”（见第1章，2008年版的第1章）；修改和删除了部分引用标准，增加了结构用纤维增强复合材料拉挤型材、噪声测量值修正技术要求的引用标准（见第2章，2008年版的第2章）；修改和删除了部分术语和定义，规定引用GB/T7190.1中的术语和定义（见第3章，2008年版的第3章）；修改了产品标记的规定（见4.2，2008年版的4.2）；将“热力性能”修改为“冷却性能”“标准设计工况”修改为“标准工况”（见5.1，2008年版的 5.1); 增加能效等级的规定，并按耗电比划分为1级、2级、3级、4级和5级（见5.3，2008年版的 5.3); 增加了塔体材料外观、金属件浸锌层厚度及模压、拉挤型材制品等复合材料件的性能要求，删除巴柯尔硬度、树脂含量、围护结构和风筒外观的要求（见5.5，2008年版的5.5）；修改淋水填料的要求（见5.6，2008年版的5.6）；修改填料的试验方法（见6.6，2008年版的6.6）；修改出厂检验的检验项目和判定规则（见7.2.1和7.2.3，2008年版的7.3.2)；修改型式检验判定规则（见7.3.4），2008年版的7.3.4.3）；一增加了冷却塔产品的使用环境条件（见9.8）；一试验报告在相应的附录中给出（见附录A、附录C、附录D、附录E.2008年版的9.9）：一删除了附录A中的主要符号及单位、进塔空气湿球温度实测值的修正、热平衡计算等内容，修
改了冷却数的符号及计算公式（见附录A，2008年版的附录A）；修改了耗电比计算公式（见附录D，2008年版的附录C）。
本部分由中国建筑材料联合会提出本部分由全国纤维增强塑料标准化技术委员会（SAC/TC39)归口。 本部分负责起草单位：北京玻璃钢研究设计院有限公司、中国水利水电科学研究院、清华大学、中国
石化工程建设有限公司、西南电力设计院有限公司。
本部分参加起草单位：江苏海鸥冷却塔股份有限公司、中化工程沧州冷却技术有限公司、广州览讯
1 GB/T 7190.2—2018
科技开发有限公司、上海金日冷却设备有限公司、大连斯频德环境设备有限公司、浙江金菱制冷工程有限公司、浙江上风冷却塔有限公司、浙江东杰冷却塔有限公司、南京斯贝尔复合材料有限责任公司
本部分主要起草人：尹证、赵顺安、冯鹏、刘力生、张立晨、吴浪洲，本部分所代替标准的历次版本发布情况为：
GB/T7190—1987; GB/T7190.2—1997、GB/T7190.2—2008
I GB/T 7190.2—2018
机械通风冷却塔
第2部分：大型开式冷却塔
1范围
GB/T7190的本部分规定了大型开式冷却塔的产品分类和标记、要求、试验方法、检验规则、标志、 包装、运输、贮存及其他等，
本部分适用于单塔冷却水量不小于1000m/h，装有淋水填料的逆流、横流机械通风开式冷却塔。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T 1449 纤维增强塑料弯曲性能试验方法 GB/T 2518 连续热镀锌钢板及钢带 GB/T 7190.1 机械通风冷却塔第1部分：中小型开式冷却塔 GB/T8924纤维增强塑料燃烧性能试验方法氧指数法 GB/T13912 金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法 GB/T31539一2015结构用纤维增强复合材料拉挤型材 DL/T 742 冷却塔塑料部件技术条件 HJ706环境噪声监测技术规范 噪声测量值修正
3术语和定义
GB/T7190.1界定的以及下列术语和定义适用于本文件。
3.1
淋水填料 fill 将循环冷却水以水膜或水滴形式和空气接触，以增加接触面积和延长接触时间的一种装置，简称
填料。 3.2
配水系统 coolingwaterdistributionsystem 将循环冷却水均匀喷洒到填料顶部，由水槽或管道与喷头组成的一种装置。
3.3
收水器 drifteliminator 用来收集出塔空气所夹带水滴的一种装置。
4产品分类和标记
4.1产品分类
冷却塔根据水和空气在填料中的相对流向分为逆流式和横流式两种
1
