JJF

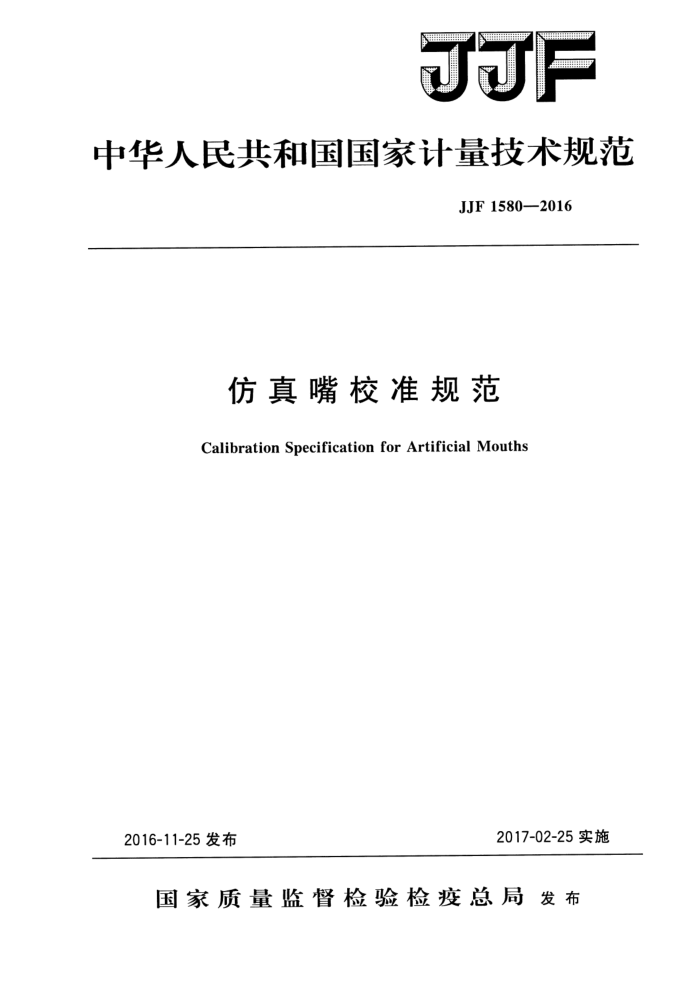

中华人民共和国国家计量技术规范
JJF1580—2016
仿真嘴校准规范
Calibration Specification for Artificial Mouths
2017-02-25实施
2016-11-25发布
国家质量监督检验检疫总局发布 JJF1580—2016
仿真嘴校准规范
JJF1580—2016
Calibration Specification for Artificial Mouths
归口单位：全国声学计量技术委员会主要起草单位：深圳市计量质量检测研究院
衡阳衡仪电气有限公司杭州爱华仪器有限公司
参加起草单位：中国计量科学研究院
上海思百吉仪器系统有限公司
本规范委托全国声学计量技术委员会负责解释 JJF1580—2016
本规范主要起草人：
张国庆（深圳市计量质量检测研究院）刘湘衡（衡阳衡仪电气有限公司) 张 长宁（杭州爱华仪器有限公司）
参与起草人：
牛锋（中国计量科学研究院）戴斌（上海思百吉仪器系统有限公司）张瑞纹 （深圳市计量质量检测研究院）邹世鹏（深圳市计量质量检测研究院） JJF1580—2016
目 录
(II) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) .(4) (4) (5) (5) (5) (5)
引言 1 范围·
引用文件术语和计量单位·
2 3 3.1 唇环。 3. 2 唇平面… 3.3 仿真嘴·
3.4 参考轴· 3. 5 嘴参考点（MRP) 3.6 声场声压分布.. 3.7 参考声障 3.8 声障衍射 3.9 仿真口语声。 3.10 电仿真口语声 3.11 声仿真口语声 4 概述· 5 计量特性 5. 1 参考轴上近场声压分布· 5. 2 参考轴外近场声压分布· 5.3 参考轴上远场声压分布. 5. 4 声障衍射· 5.5 可发出的最大声压级LpMAx 5.6 声信号总失真. 5.7 声信号幅值线性 6校准条件· 6.1环境条件… 6.2测量标准及其他设备 7校准项目和校准方法. 7.1校准项目 7.2校准方法 8校准结果表达· 8.1# 校准数据处理. 8.2校准证书. 8.3 校准结果的测量不确定度 9 复校时间间隔
*
.
..
..
(6) (6) (6) (7) (7) (8) (15) (15) (15) (16) (16)
I JJF1580—2016
附录A 校准证书的内容附录B不确定度的评定实例附录C仿真嘴近场及远场声压测量点选定及定位附录D伪随机噪声信号测量仿真嘴总失真的方法
(17) (24) (28) (30)
++
...
.........
ⅡI JJF1580—2016
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》的要求和格式编写。 技术方面主要参考了国际电信联盟的国际建议ITU-TP.51：1996《仿真嘴》（Arti-
ficialMouth）和JJF1339—2012《电声测试仪校准规范》。
本规范对仿真嘴的校准项目主要参考ITU-TP.51：1996制定。声信号总失真的计量特性参考JJF1339一2012中5.10的技术要求。用于电声及电话电声测试的仿真嘴经压缩后的频率响应特性校准可参考JJG869一2002《电话电声测试仪》。
本规范依据JJF1059.1一2012《测量不确定度评定与表示》给出了参考轴上近场声压分布声压谱级差值的测量不确定度的评定实例。
本规范为首次发布。
Ⅱ JJF1580—2016
仿真嘴校准规范
1范围
本规范适用于符合ITU-TP.51：1996《仿真嘴》要求的仿真嘴电声特性的校准其他仿真嘴校准可参照本规范。
2 引用文件
本规范引用下列文件： JJG176—2005声校准器 JJG869—2002电话电声测试仪 JJF1001—2011 通用计量术语及定义 JJF1034—2005 声学计量名词术语及定义 JJF1147—2006 消声室和半消声室声学特性校准规范 JJF1200—2008 声频功率放大器校准规范 JJF1288—2011 多通道声分析仪校准规范 JJF1339—2012 电声测试仪校准规范 GB3102.7声学的量和单位 GB/T3947—1996声学名词术语 ITU-TO.131使用伪随机噪声测试信号的量化失真测试设备（QuantizingDistor
tion Measuring Equipment Using a Pseudo-random Noise Test Signal)
ITU-TP.50：1996仿真口语声（ArtificialVoices） ITU-TP.51：1996仿真嘴（ArtificialMouth）凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
JF1001—2011、GB/T3947—1996、JJF1034—2005和ITU-TP.51：1996中界定的及以下术语和定义适用于本规范。
本规范采用GB3102.7中规定的量和单位。 3.1唇环lipring
模拟嘴唇声效应的硬质圆环。 注： 1用非磁性材料制成，直径25mm，厚度小于2mm。 2可牢固地装在仿真嘴上。 3唇环定义了嘴参考轴和嘴参考点。
1 JJF1580—2016
3.2唇平面lipplane
唇环的外平面。 注：通常，唇平面不同于仿真嘴出声孔平面。
3.3仿真嘴artificialmouth
由安装在开口腔体中并带唇环的扬声器组成的装置。其发声的指向性和辐射图形与一般人嘴的讲话相似。
［ITU-TP.51：1996，定义4.1] 3.4参考轴referenceaxis
正交于唇平面，包含了唇环中心点的轴线。 ［ITU-TP.51：1996，定义4.4]
3.5嘴参考点（MRP）mouthreferencepoint
在参考轴线上，距唇平面正前方25mm的点。 ［ITU-TP.51：1996，定义4.7]
3.6声场声压分布soundpressuredistributionofthesoundfield
仿真嘴发出声在近/远空间以参考轴为轴心形成不同声压变化的特性。 注： 1一般受关注的为参考轴线上的近场和远场，参考轴线外的近场。 2该特性用声场中指定点声压1/3倍频程谱级与同时在MRP声压1/3倍频程谱级之差，用dB
表示，即声场中声压谱级的差值：声压谱级差。这些指定点由ITU-TP.51：1996规定。 3.7参考声障referenceobstacle
测量仿真嘴声障衍射的硬质圆盘。 注： 1非磁性材料，直径63mm，厚5mm。 2盘中心开孔，以便安装WS3P型测量传声器。 3参考声障的表面为正对仿真嘴的一面，盘中心传声器膜片应朝向仿真嘴。
3.8声障衍射obstaclediffraction
仿真嘴在参考声障的表面产生的1/3倍频程声压谱级与同时在参考轴上离唇平面正前方500mm点处产生的1/3倍频程声压谱级之差。 3.9仿真口语声artificialvoice
与描述线性和非线性电信系统有关、由数学定义、重现人类语音特性的信号。 注：其目的是给出客观测量与用实际语音测试之间的良好相关性。
3.10o电仿真口语声electricalartificialvoice
用于测量传输通道或电声器件、装置的仿真口语声电信号。 [ITU-TP.51：1996，定义4.12]
3.11声仿真口语声acousticartificialvoice
在仿真嘴的嘴参考点，与电仿真口语声的时间和频谱特性相同的声信号。
