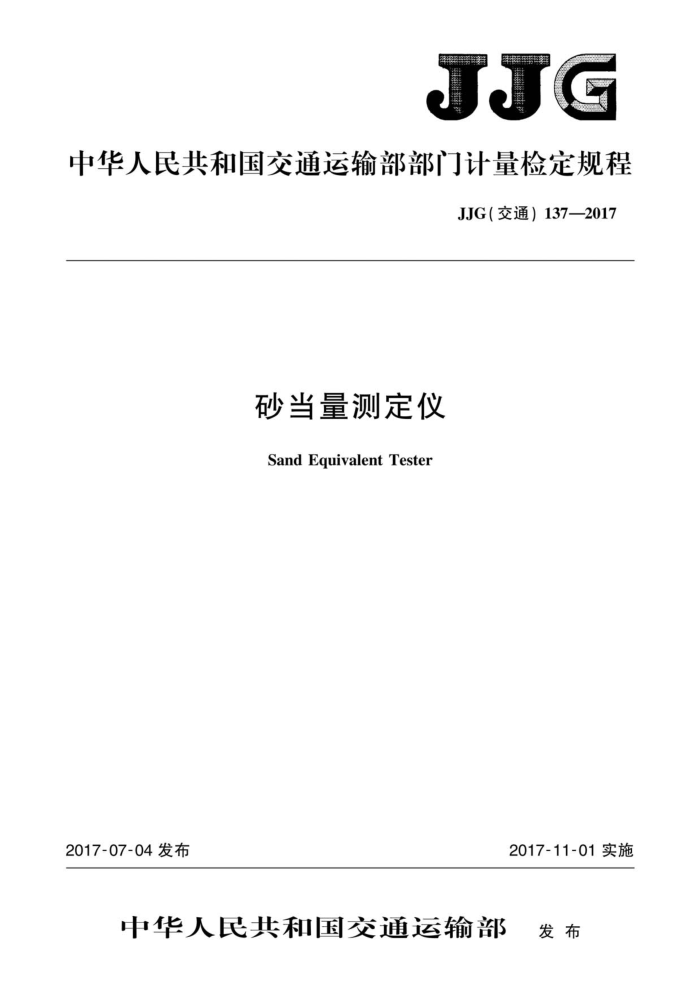

中华人民共和国交通运输部部门计量检定规程
JJG（交通）1372017
砂当量测定仪 Sand Equivalent Tester
2017-07-04发布
2017-11-01实施
中华人民共和国交通运输部 发布 JJG（交通）137—2017
砂当量测定仪
检定规程 Verification Regulation of SandEquivalentTester
JJG（交通）137—2017
归口单位：全国公路专用计量器具计量技术委员会
主要起草单位：交通运输部公路科学研究院
起草单位·滨州市公路管理局
威海市公路勘察设计院威海谐和路桥检测技术有限公司山东路达试验仪器有限公司
本规程委托全国公路专用计量器具计量技术委员会负责解释 JJG（交通）137—2017
本规程主要起草人：
平树江（交通运输部公路科学研究院）杨瑞（滨州市公路管理局）张伟（威海市公路勘察设计院）王淑华（威海市公路勘察设计院）刘峰(滨州市公路管理局）唐飞（山东路达试验仪器有限公司）
参加起草人：
郭斌（滨州市公路管理局）谷守朴（滨州市公路管理局）刘好成（滨州市公路管理局）姬新建（滨州市公路管理局）郭勇（滨州市公路管理局）李玉青（滨州市公路管理局） JJG（交通）137—2017
目 录
引言
1
范围 2 引用文件
1
概述 ..... 4 计量性能要求 5 通用技术要求 6 计量器具控制附录A专用塞规和专用环规的技术要求附录B检定记录表格式附录C检定证书内页格式附录 D 检定结果通知书内页格式
3
4
4
9 10 12 14 JJG（交通）137—2017
引 言
本规程的编写符合JJF1002一2010《国家计量检定规程编写规则》的要求
II JJG（交通）137—2017
砂当量测定仪检定规程
1范围
本规程适用于砂当量测定仪的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： JTGE42公路工程集料试验规程凡是注日期的引用文件，仅注日期的版本适用于本规程。凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3概述 3.1结构组成 3.1.1砂当量测定仪主要由试筒、配重活塞、冲洗装置和振荡器组成。 3.1.2试筒由筒座、筒身、筒口塞组成，结构示意图如图1所示。
单位毫米
盼3
3
液面控制线 2
液面控制线 2
t
高度标尺
液面控制线
液面控制线 1
a)辅测式试筒
b)直读式试筒
说明：
简座；一简身；一筒口塞。
1- 2-
3
图1试筒结构示意图
3.1.3 配重活塞由配重块、活塞杆、活塞底座、定位套筒等组成结构示意图如图2所示。 3.1.4冲洗装置由冲洗管、软管、虹吸装置、试剂桶等组成，结构示意图如图3所示。 3.1.5振荡器由机箱、电机及传动系统、电气控制系统、振荡臂、试筒固定器等组成，其结构示意图如图4所示。
1 JJG（交通）137—2017
2
3
a)配重活塞说明：
b)活塞底座
c)定位套筒
配重块；活塞杆；定位套筒；固定螺栓； 3 套筒开口。
活塞底座；导向螺栓；圆孔；
6 A
2
3
5
图2配重活塞结构示意图
1
a)冲洗装置
b)冲洗管尖头
说明：
冲洗管；软管； 6- 止流器；试剂桶；
5
冲洗管尖头；
1
2 3 4
虹吸装置。
7.
管把；
图3冲洗装置结构示意图
b)单臂式振荡器侧面图
c)双臂式振荡器侧面图
a)振荡器正面图
说明：
振荡臂；试简固定器。
机箱；电机及传动系统：电气控制系统；
4
2
5
3
图4振荡器结构示意图
2
