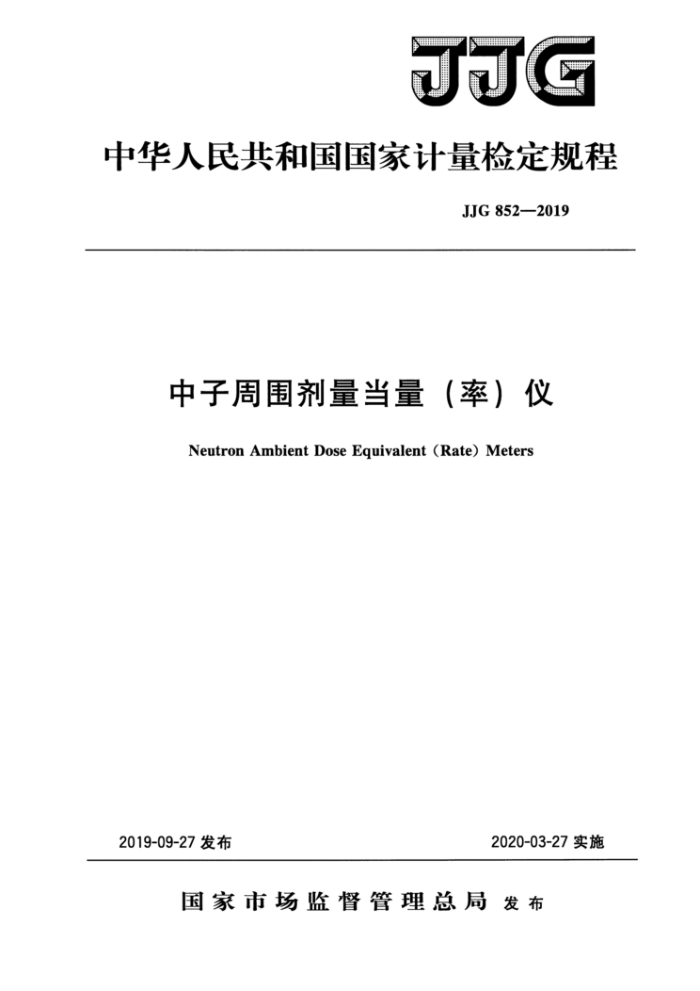

JJG
中华人民共和国国家计量检定规程
JJG8522019
中子周围剂量当量（率）仪
Neutron Ambient Dose Equivalent (Rate) Meters
2019-09-27发布
2020-03-27实施
国家市场监督管理总局发布 JJG 852—2019
中子周围剂量当量（率）仪
检定规程
JJG852—2019 代替JJG852—2006
Verification Regulation of Neutron AmbientDoseEquivalent(Rate)Meters
归口单位：全国电离辐射计量技术委员会起草单位：国防科技工业电离辐射一级计量站
中国计量科学研究院
本规程委托全国电离辐射计量技术委员会负责解释 JJG852—2019
本规程起草人：
刘毅娜（国防科技工业电离辐射一级计量站）王志强（国防科技工业电离辐射一级计量站）张 辉（中国计量科学研究院）骆海龙（国防科技工业电离辐射一级计量站） JJG852-2019
目 髪录
引言· 1 范围 2 引用文件 3 术语和计量单位 4 概述 5 计量性能要求 6 通用技术要求
(Ⅱ) (1 ) (1) (1 ) (3) (3) (3) (4) (9) (10) (11) (12) (14) (16) (17)
计量器具控制附录A能量响应的测量点及中子注量到周围剂量当量转换系数附录B 影锥的结构及使用方法附录C 辐射场空间要求附录D 散射中子测量方法附录E 中子源各向异性修正因子测量方法附录F 空气减弱修正因子. 附录G 检定证书/检定结果通知书内页信息及推荐格式
7
I JJG 852—2019
引言
本规程是对JJG852一2006的修订，本次修订主要参考了JJF1001一2011《通用计量术语及定义》、IEC61005：2014《辐射防护仪器中子周围剂量当量（率）仪》［Ra- diation protection instrumentation-Neutron ambient dose equivalent (rate) meters] 和 GB/T14318一2019《辐射防护仪器中子周围剂量当量（率）仪》等标准、规范。
与JJG852一2006相比，除编辑性修改外主要技术变化如下：一提高了中子能量测量范围上限；一对相对固有误差的判定进行了更明确的规定；一按照能量范围对能量响应作出要求。 本规程的历次版本发布情况：
-JJG852—2006; —JJG852—1993。
Ⅱ JJG852—2019
中子周围剂量当量（率）仪检定规程
1范围
本规程适用于测量能量范围为热能点～20MeV的中子周围剂量当量（率）仪的首次检定、后续检定和使用中检查。
本规程不适用于监测脉冲中子场用的中子周围剂量当量（率）仪的检定。
2引用文件
本规程引用下列文件： JJF1001-2011通用计量术语及定义 GB/T4960.1一2010核科学技术术语第1部分：核物理与核化学 GB/T4960.6--2008核科学技术术语第6部分：核仪器仪表 GB/T12162.1一2000用于校准剂量仪和剂量率仪及确定其能量响应的X和参
考辐射第1部分：辐射特性和产生方法
GB/T14055.1一2008/ISO8529-1：2001中子参考辐射第1部分：辐射特性和产生方法
GB/T14055.2—2012/ISO8529-2：2000中子参考辐射第2部分：与表征辐射场基本量相关的辐射防护仪表校准基础
ISO8529-3：1998中子参考辐射第3部分：场所计量仪和个人计量计的校准及其能量和角响应的确定（Referenceneutronradiations--Part3：Calibrationofareaand personal dosimeters and determination of their response as a function of neutron energy andangleof incidence)
ISO12789-1：2008参考辐射场模拟工作场所中子场第1部分：辐射特性及产生方法（Referenceradiationfields---SimulatedworkplaceneutronfieldsPart1： Characteristics andmethods ofproduction)
IS012789-2：2008参考辐射场模拟工作场所中子场第2部分：与基本量相关的校准基础（Reference radiation fields-Simulated workplace neutron fields--Part 2： Calibrationfundamentalsrelatedtothebasicquantities)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位 3.1术语
JJF1001—2011、GB/T4960.1—2010、GB/T4960.6-2008界定的及以下术语和定义适用于本规程。 3.1.1仪器参考点referencepointofanassembly
1 JJG852--2019
仪器上用于将其定位于试验点的实际或假设的标志。 注：该标志通常是探测暴的几何中心或有效中心。
3.1.2校准距离calibrationdistance
仪器参考点到校准源中心的距离。 3.1.3约定量值conventionalquantityvalue
对于给定目的，由协议赋予某量的量值。 3.1.4中子周围剂量当量（率）仪neutronambientdoseequivalent（rate）meter
用于测量中子辐射产生的周围剂量当量（率）的仪器。
3.1.5中子注量响应neutronfluenceresponse
Re 在特定条件下，仪器的读数除以中子注量（率）约定量值得到的商：
M
Ro= 0
(1)
式中： M一在某个中子注量（率）下，经散射、线性、几何等效应修正后的中子周围剂
量当量（率）仪读数：
Φ--试验点处中子注量（率）约定量值，cm-2（cm"2。s"1）。
3.1.6中子注量到周围剂量当量转换系数neutronfluence-to-ambientdoseequivalent conversioncoefficient
hs 辐射场中未受到被照射物体扰动的某一点处，中子周围剂量当量除以中子注量得到
的商：
H*(10)
(2)
ho=
Φ
式中：
h中子注量到周围剂量当量转换系数（是中子能量的函数，见附
录A)，pSvcm，
H（10）—该点的中子周围剂量当量（率），Sv（Sv/h）。 3.1.7中子剂量当量响应neutrondoseequivalentresponse
RH 在特定条件下，仪器的中子注量响应除以中子注量到周围剂量当量转换系数得到
的商：
Re
RH hs
(3)
3.1.8相对固有误差relativeintrinsicerror
I 在标准试验条件下，受到规定的参考辐射照射时，仪器示值的相对误差。相对固有
误差由式（4）给出： 2 JJG8522019
M-H(10) X100%
(4)
T
M
式中： H(10) 在试验点处，中子周围剂量当量（率）约定量值，Sv（Sv/h）。
3.2计量单位 3.2.1中子周围剂量当量：希沃特；符号：Sv。 3.2.2中子周围剂量当量率：希沃特每秒；符号：Sv/s。 3.2.3中子注量到周围剂量当量转换系数：皮希沃特平方厘米；符号：pSv·cm。 4概述
中子周围剂量当量（率）仪（以下简称被检仪器）一般由探测器、慢化或吸收介质、信号处理与显示部件组成，一般分为携带式和固定式。探测器通常为BF正比计数管、He正比计数管、L闪烁探测器或反冲质子探测器等。人射中子与被检仪器的探测器发生核反应后，生成带电粒子，进而产生可测量的电信号并被记录，然后通过内置的校准因子或曲线将计数转化为测量结果并显示。被检仪器主要用于放射性工作场所中子周围剂量当量（率）测量，显示单位应为Sv（Sv/h）及其分数单位。 5计量性能要求
被检仪器的计量性能要求见表1。
表1被检仪器的技术要求
计量性能相对固有误差
技术要求
不超过士20% 小于20%，测量次数不少于10次热能点~50keV：宜为0.2~8.0 50keV~10MeV：应为0.5~2.0; 10MeV~20MeV：宜为0.2~2.0 在参考平面0°~90°和一90°～0°范围内，不超过士25%；在参考平面90°～180、一90°～180°和与参考方向垂直的平面方向入射 0°～180°和一180°～0°范围内，不超过制造商给出的值小于中子响应的1%
重复性
能量响应
角响应
光子辐射响应
6 通用技术要求
6.1外观
被检仪器的外观不应有锈蚀、裂纹和破损等影响正常工作的损伤，控制面板或系统界面上所设置的功能键应能完成该键指令下的功能。 6.2标识
被检仪器应具有生产厂家、规格型号和出厂编号等标识，其外部宜有用于校准和检
3
