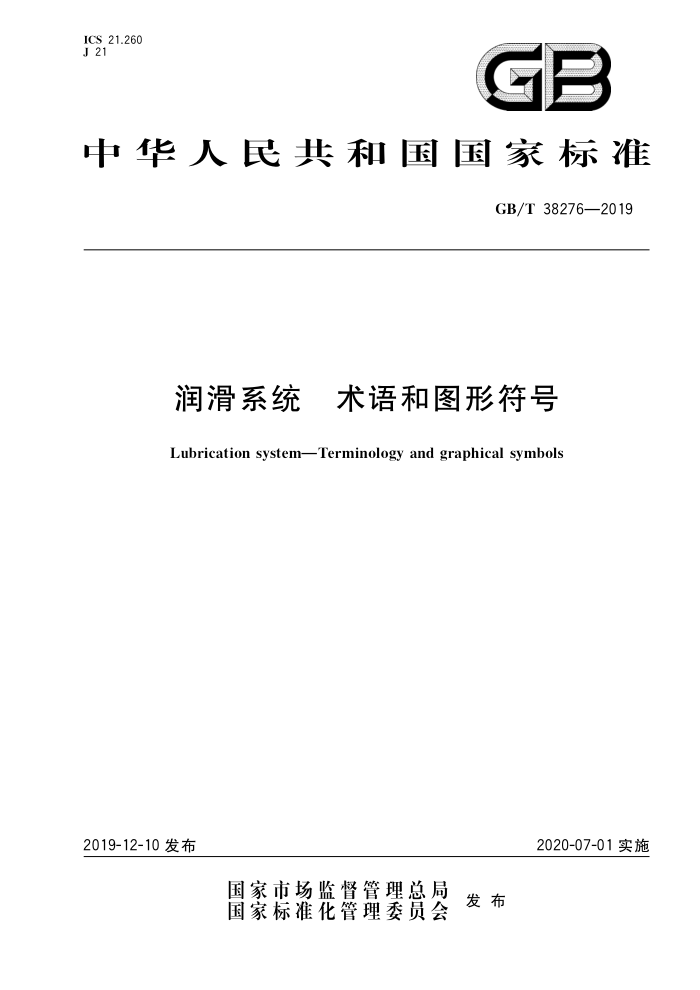

ICS 21.260 J 21
GB
：
中华人民共和国国家标准
GB/T 38276—2019
润滑系统 术语和图形符号
Lubrication systemTerminology and graphical symbols
2020-07-01实施
2019-12-10 发布
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T 38276—2019
目 次
前言
II
范围规范性引用文件润滑系统术语 3.1 基本术语 3.2 润滑系统类型 3.3 油箱 3.4 泵 3.5 加热器 3.6 冷却器 3.7 过滤器 3.8 阀 3.9 控制与检测 3.10 管路· 图形符号
1
2
3
.........
C
4
10 10 17 18
..
..............
.... ........
4.1 润滑系统图形符号 4.2 图形符号使用说明附录 A（规范性附录） 图形符号使用说明索引
19 GB/T 38276—2019
前言
本标准按照GB/T 1.1一2009 给出的规则起草。 本标准由全国冶金设备标准化技术委员会（SAC/TC 409)提出并归口。 本标准起草单位：四川川润液压润滑设备有限公司、启东润滑设备有限公司、安徽宁国中天环保设
备有限公司、太原通泽重工有限公司、中国重型机械研究院股份公司。
本标准主要起草人：朱强、王新宇、刘伟林、刘福兰、吴国斌、龚向荣、王鹏飞、苏静、夏娟。
I GB/T 38276—2019
润滑系统 术语和图形符号
1范围
本标准界定了润滑系统的术语和图形符号。 本标准适用于科研、工程技术文件、出版物中润滑系统的术语表达和图形符号的表示。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 786.1一2009流体传动系统及元件图形符号和回路图　第1部分：用于常规用途和数据处理的图形符号
GB/T 6567.2—2008　技术制图　管路系统的图形符号 管路 GB/T 6567.3一2008　技术制图　管路系统的图形符号 管件 GB/T 6567.4一2008　技术制图　管路系统的图形符号　阀门和控制元件
3 润滑系统术语
3.1 基本术语
3.1.1
润滑系统 lubrication system 向机械设备的摩擦副（3.1.10)供送润滑剂（3.1.4)的系统。
3.1.2
稀油润滑系统 oil lubrication system 采用润滑油（3.1.5)作为润滑剂（3.1.4)的润滑系统（3.1.1）。
3.1.3
干油润滑系统 greases lubrication system 采用润滑脂（3.1.6)作为润滑剂（3.1.4)的润滑系统（3.1.1）。
3.1.4
润滑剂lubricant 用以降低摩擦副（3.1.10)的摩擦阻力、减缓其磨损的润滑介质。
3.1.5
润滑油bube oil 矿物油、合成油等液体类润滑剂（3.1.4）。
3.1.6
润滑脂greases 油脂状半固体塑性类润滑剂（3.1.4）。 GB/T 38276—2019
3.1.7
固体润滑剂solid lubricant 石墨、二硫化钼等固态类润滑剂（3.1.4）。
3.1.8
主机mainframe 润滑系统(3.1.1)服务的主体机械设备。
3.1.9
摩擦点 friction point 摩擦力起作用的部位。
3.1.10
摩擦副friction pair 两个既直接接触又产生相对摩擦运动的物体所构成的体系。
3.1.11
润滑点lubrication point 机械设备上指定供送润滑剂(3.1.4)的部位。
SAG
3.1.12
报警设定值 alarm value 需要进行校正动作的报警预设值。
3.1.13
停车设定值 shutdown value 润滑系统(3.1.1)需要停车时,预先设定的参数值。
3.1.14
额定工况 rated conditions 通过试验确定的，被设计以正常运行并保证足够使用寿命的工况。
3.1.15
额定流量 rated flow 通过试验确定的，元件或配管按其设计以保证足够使用寿命的流量。
3.1.16
公称流量 nominal flow 为了便于标识并表示其所属系列而指派给系统的流量。
3.1.17
额定温度 rated temperature 通过试验确定的，元件或配管按其设计以保证足够使用寿命的温度。
3.1.18
供油温度oil supply temperature 润滑系统（3.1.1)供油口润滑剂（3.1.4)的温度。
3.1.19
泵口压力pump pressure 润滑系统(3.1.1)中润滑泵（3.4.1)出口压力。
3.1.20
供油压力oil supply pressure 润滑系统(3.1.1)供油口润滑剂（3.1.4)的压力。
2
