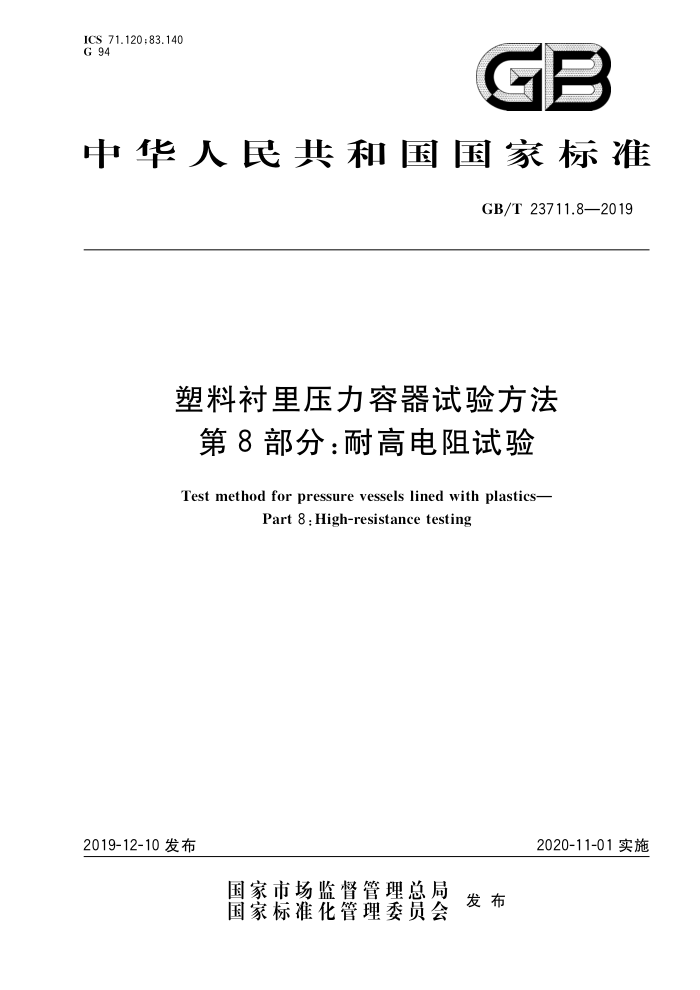

ICS 71.120;83.140 G 94
GB
中华人民共和国国家标准
GB/T23711.8—2019
塑料衬里压力容器试验方法
第8部分：耐高电阻试验
Test method for pressure vessels lined with plastics-
Part 8 : High-resistance testing
2019-12-10发布
2020-11-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T23711.8—2019
目 次
前言 1 范围 2 规范性引用文件 3 原理 4 试验设备 5 样品 6 试验方法
试验结果判定试验报告附录A（资料性附录） 耐高电阻试验报告
7
1
8
1 GB/T23711.8—2019
前言
GB/T23711《塑料衬里压力容器试验方法》分为8个部分：
第1部分：电火花试验；第2部分：耐低温试验；第3部分：耐高温检验；第4部分：耐负压检验；第5部分：冷热循环检验；
-
第6部分：耐压试验；第7部分：泄漏试验；第8部分：耐高电阻试验
本部分为GB/T23711的第8部分本部分按照GB/T1.1一2009给出的规则起草本部分由中国石油和化学工业联合会提出本部分由全国非金属化工设备标准化技术委员会（SAC/TC162)归口。 本部分起草单位：浙江新力新材料股份有限公司、广州特种承压设备检测研究院、温州市质量技术
监督检测院、西安塑龙熔接设备有限公司、天华化工机械及自动化研究设计院有限公司、温州赵氟隆有限公司。
本部分主要起草人：陈培、丁金森、应仁爱、尹鹏、杭玉宏、陈国龙
1 GB/T 23711.8—2019
塑料衬里压力容器试验方法第8部分：耐高电阻试验
1范围
GB/T23711的本部分规定了塑料衬里钢制压力容器耐高电阻试验的原理、试验设备、样品、试验方法、试验结果判定及试验报告
本部分适用于容器外壳材料为钢、由硬聚氯乙烯（PVC-U）、氯化聚氯乙烯（PVC-C）、聚乙烯（PE）、 乙烯-四氟乙烯共聚物（ETFE）、聚全氟乙丙烯（FEP）、可熔性聚四氟乙烯（PFA）、聚四氟乙烯（PTFE）、 聚偏氟乙烯（PVDF)等塑料为衬里的钢制压力容器的耐高电阻试验
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T24343工业机械电气设备绝缘电阻试验规范 JJG690一2003高绝缘电阻测量仪（高阻计）检定规程
3原理
用高阻计检测样品电阻值的大小，判定样品是否存在漏孔等缺陷。
试验设备
4
应选用符合JJG690一2003规定的准确度等级应不低于5.0级的高绝缘电阻测量仪（以下简称“电阻检测仪”），其计量特性满足下列要求：
a）最大允许误差应符合JJG690—2003的规定： b）重复性标准差应不大于其等级指标的1/10； c）测量的电阻读数超过其最大数值时，显示为000000。
5样品
耐高电阻试验样品为塑料衬里钢制压力容器，不需专门制作。
6 试验方法
6.1 试验温度：（20士3）℃。 6.2试验介质：洁净水 6.3在试验前，应按GB/T24343的规定检查电阻检测仪使用安全措施，并确保有效。 6.4 在样品内充满水，将电阻检测仪的正极接头夹持在样品的金属外壳上，负极接头放在样品内的水
1 GB/T23711.8—2019
中。试验检查无误后，接通电源，稳定5S～30S后，读出电阻值数字。重复检测2次，取其算术平均值，数值修约间隔为0.1。 6.5 试验完成后，将水排空、吹干。
试验结果判定
7
最低电阻值应大于表1中所规定的值。
7.1
表 1 最低电阻值
塑料种类衬里厚度不大于2mm 衬里厚度大于2mm
PVC-U、PVC-C、PE
ETFE、FEP、PFA、PTFE、PVDF
1.0×10§ 1.0×10§
1.0×10° 1.0×1016
电阻值/Q
7.2 最低电阻值达不到表1规定的要求，需检查是否有可导电的通道，找出原因并处理后，重新进行检测，仍达不到要求时，则判为不合格
8 试验报告
8.1 试验报告应包括下列内容：
a) 制造商名称； b) 产品名称、产品编号、型号规格； c) 塑料衬里材料名称及厚度； d) 试验依据的标准； e) 试验仪器制造商或商标、量程和型号； f) 试验电压、平均电阻值、试验环境温度； g) 试验示意图； h) 试验结论，
8.2 试验报告的格式参见附录A。
S20
2 GB/T 23711.8—2019
附录A （资料性附录）耐高电阻试验报告
耐高电阻试验报告的格式见表A.1。
表A.1 耐高电阻试验报告
报告编号：产品名称塑料衬里材料
制造商名称：型号规格
产品编号
PVC-U PVC-C PE ETFE FEP 塑料衬里厚度
名称试验依据的标准代号和名称绝缘电阻检测仪制造商或商标
PFA PTFE PVDF
mm
检测仪量程
检测仪型号
试验电压 kv
平均电阻值
试验时环境温度
℃
Q
试验示意图
试验结论：
检验员：
日期：
日期：日期：
检验与试验责任人：
检验单位(章)：
