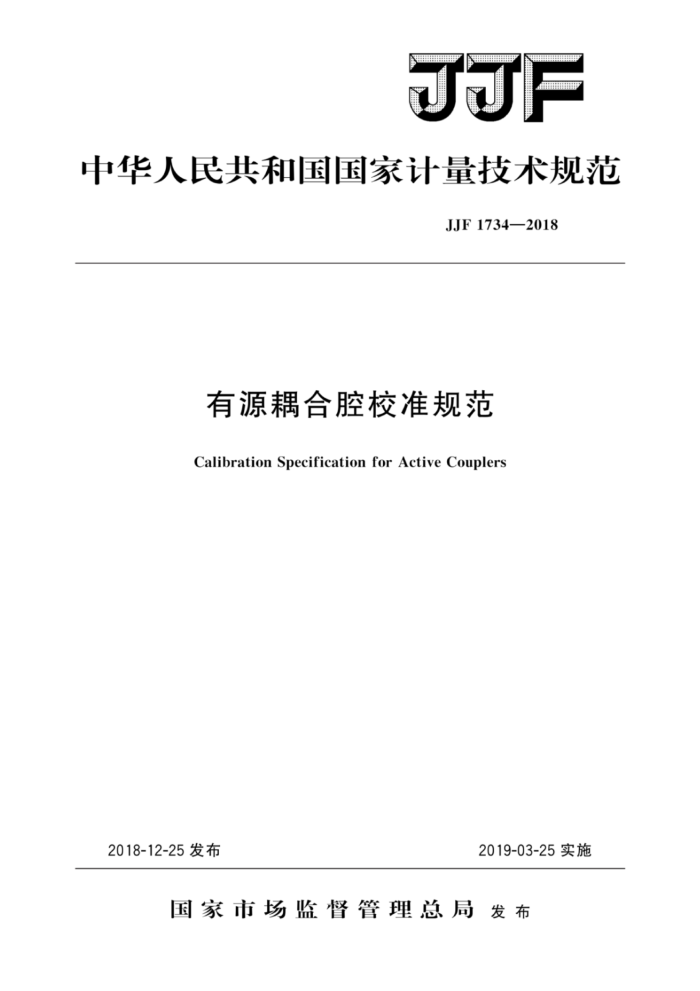

JJF
中华人民共和国国家计量技术规范
JJF1734—2018
有源耦合腔校准规范
Calibration Specification for Active Couplers
2018-12-25发布
2019-03-25实施
国家市场监督管理总局发布 中华人民共和 国国家计量技术规范有源耦合腔校准规范
JJF 1734—2018
国家市场监督管理总局发布
*
中国质检出版社出版发行北京市朝阳区和平里西街申2号（100029) 北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2019年4月第一版
*
书号：155066·J-3350
版权专有 侵权必究 JJF1734—2018
有源耦合腔校准规范
JJF1734—2018
CalibrationSpecification
for Active Couplers
归口单 位：全国声学计量技术委员会起草单 位：福建省计量科学研究院
中国计量科学研究院上海市计量测试研究院广州计量检测技术研究院杭州爱华仪器有限公司
本规范委托全国声学计量技术委员会负责解释 JJF 1734—2018
本规范起草人：
李群（福建省计量科学研究院）牛锋（中国计量科学研究院）林喜鉴（福建省计量科学研究院）安兆亮（上海市计量测试研究院）周长华（广州计量检测技术研究院）熊文波（杭州爱华仪器有限公司）何龙标（中国计量科学研究院） JJF1734—2018
目
录
引言
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (7) (7) (7) (7) (7) (7) (8) (12) (15)
范围 2 引用文件 3术语和计量单位· 3.1 耦合腔 3. 2 有源耦合腔 3. 3 总失真.. 3. 4 工作有效声压级. 4 概述. 5 计量特性 5.1总失真· 5. 2 耦合端幅值一致性· 5.3 耦合端相位一致性· 5. 4 工作有效声压级. 5. 5 短期级漂移·
1
校准条件. 6.1环境条件. 6.2测量标准及其他设备
6
校准项目和校准方法 7. 1 校准项目 7. 2 校准方法 8 校准结果表达 8.1 校准记录. 8.2 校准数据处理. 8.3 校准证书· 8. 4 校准结果的测量不确定度， 9 复校时间间隔附录A校准记录的内容附录B 校准证书的内容附录C 测量不确定度评定示例
7
I JJF1734—2018
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》所给出的规则和格式编制，测量不确定度按照JJF1059.1一2012 2《测量不确定度的评定与表示》的要求评定和表示。
本规范为首次发布。
I JJF1734—2018
有源耦合腔校准规范
1范围
本规范适用于频率在10Hz～20kHz范围需外接声频信号发生器的耦合腔的校准。
2 引用文件
本规范引用下列文件： JJG176一2005声校准器 JJF1001—2011 通用计量术语及定义 JJF1034—2005 声学计量名词术语及定义 JJF1137—2005 传声器前置放大器校准规范 GB/T2900.86—2009 电工术语声学和电声学 GB/T3240 声学测量中的常用频率 GB/T3947—1996声学名词术语 GB/T15173一2010电声学声校准器 IEC61094-2:2009 电声学测量传声器第2部分：用互易技术对实验室标准
传声器进行压力校准的基本方法（ElectroacousticsmeasurementmicrophonesPart2： Primarymethodforthepressurecalibration oflaboratory standardmicrophones bythe reciprocity technique)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位
JJF1001—2011、JJF1034—2005和JJF1059.1—2012界定的及以下术语和定义适用于本规范。 3.1耦合腔coupler
一种在安装传声器后，能形成规定形状和尺寸的空腔，在传声器之间提供声学耦合单元的装置。
[IEC61094-2：2009，定义3.5］ 3.2有源耦合腔activecoupler
一种需外接声频信号发生器的耦合腔，当施加外部电信号时，可在两个传声器振膜之间产生对称声场的装置。 3.3总失真totaldistortion
所有失真分量的方均根值与整个信号的方均根值之比的百分数。 [GB/T15173—2010，定义3.9]
3.4工作有效声压级effectivesoundpressurelevel
1 JJF1734—2018
在有源耦合腔的声场中能形成对称分布、具有稳态频率响应，总失真小于规定限值的声压级。
概述有源耦合腔是一种能形成规定形状和尺寸的空腔，通过外接信号源在空腔中形成对
-
称声场的装置。
有源耦合腔主要有两种用途： a）传声器的声压灵敏度的测定； b）声级计压力场频率响应的测量。
5 计量特性 5. 1 总失真
在有源耦合腔的每个规定频率范围内，其总失真一般不超过表1的给出值。
表1各频段总失真限值
总失真/% 3. 0 2. 5 2. 0 2. 5 3. 0
频率范围/Hz 10~<31.5 31.5~<160 160~<1250 1250~<12500 12500~20000
5.2 耦合端幅值一致性
幅值级差一般不超过士0.3dB。 5.3耦合端相位一致性
相位差一般不超过士3.0°。
5.4工作有效声压级
在有源耦合腔的测试频率范围内，其工作有效声压级示值一般不小于80dB。
5.5短期级漂移
在参考环境条件下，其短期级漂移的限值的绝对值一般不超过表2的给出值。
表2短期级漂移的限值
标称频率范围/Hz
短期级漂移限值（绝对值）/dB
0. 5 0. 3 0. 2
10~<80 80~<160 160~20000
注：由于校准无需做出合格与否的判定，因此，第5章给出的技术要求仅供参考。
2 JJF
