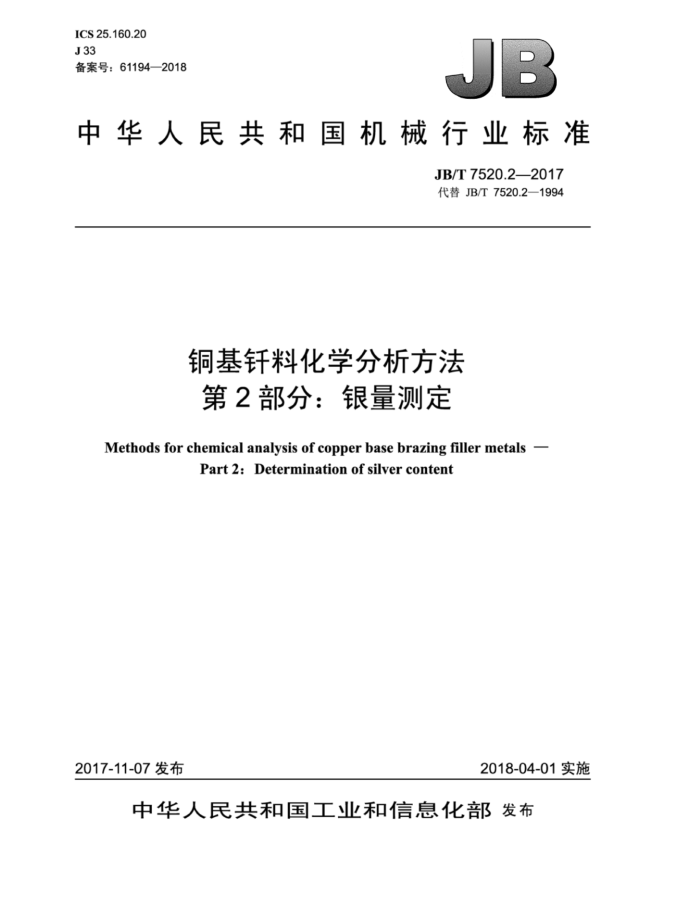

ICS 25.160.20 J33 备案号：61194—2018
JB
中华人民共和国机械行业标准
JB/T7520.22017 代替JB/T7520.2—1994
铜基钎料化学分析方法第2部分：银量测定
Methods for chemical analysis of copper base brazing filler metals
Part2:Determinationof silvercontent
2017-11-07发布
2018-04-01实施
中华人民共和国工业和信息化部发布 JB/T7520.2—2017
目 次
前言 1 范围
I
规范性引用文件总则
2 3 4 原理.. 5
试剂. 6 仪器设备...
试验步骤.. 7.1试料.. 7.2空白试验. 7.3试料的处理. 8试验数据处理
7
2
允许差
0
表1 允许差 JB/T7520.2—2017
前言
JB/T7520《铜基钎料化学分析方法》分为六个部分：
第1部分：铜量测定；一第2部分：银量测定；一第3部分：磷量测定；一第4部分：锑量测定；第5部分：锡量测定；一第6部分：镍量测定。 本部分为JB/T7520的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7520.2一1994《磷铜钎料化学分析方法 氯化银重量法测定银量》，与JB/T7520.2
1994相比主要技术变化如下：
修改了本部分名称；一将原标准中“磷铜钎料”改为“铜基钎料”；一范围中扩大银量测试范围至1.50%26.00%（质量分数）；一增加了规范性引用文件：一增加了总则；一增加了仪器：
修改了溶液浓度的表示方法；修改了称取试料量的表示：一增加了测定次数和空白试验的描述；一修改了计算式中量的表示；一增加了数据修约的表述。 本部分由中国机械工业联合会提出。 本部分由全国焊接标准化技术委员会（SAC/TC55）归口。 本部分起草单位：机械科学研究院哈尔滨焊接研究所、郑州机械研究所、杭州华光焊接新材料股份
有限公司、常熟市华银焊料有限公司、浙江亚通焊材有限公司。
本部分主要起草人：蒋士芹、杨晶秋、龙伟民、金李梅、顾立勇、顾小龙、吕晓春、苏金花。 本部分所代替标准的历次版本发布情况为：
JB/T7520.2—1994。
II JB/T7520.2—2017
铜基钎料化学分析方法第2部分：银量测定
1范围
JB/T7520的本部分规定了铜基钎料中银量测定的总则、原理、试剂、仪器设备、试验步骤、试验数据处理、允许差。
本部分适用于铜基钎料中质量分数为1.50%~26.00%银含量的测定。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6682 分析实验室用水规格和试验方法 GB/T12806 实验室玻璃仪器 单标线容量瓶 GB/T 12808 实验室玻璃仪器 单标线吸量管 GB/T 12809 实验室玻璃仪器 玻璃量器的设计和结构原理 GB/T 12810 实验室玻璃仪器 玻璃量器的容量校准和使用方法
3总则
3.1除非另有说明，在分析中仅使用确认的分析纯试剂；所用水为蒸馏水、去离子水或相当纯度的水，且应符合GB/T6682的规定。 3.2所用仪器均应在检定周期内，其性能应达到检定要求的技术参数指标；玻璃容器使用GB/T12808、 GB/T12809、GB/T12806规定的A级，具体使用方法应符合GB/T12810的要求。
4原理
试样经硝酸溶解后，加入盐酸或氯化钠生成氯化银沉淀，放置过夜，用玻璃过滤器过滤，干燥后称量。
5试剂
5.1 氯化钠，优级纯。 5.2 硝酸（p=1.42g/mL），优级纯。 5.3硝酸（1+1)。 5.4 硝酸（1+3)。 5.5 硝酸（1+100）。 5.6 盐酸（p=1.19g/mL），优级纯。 5.7 盐酸（1+9)。
1 JB/T7520.2—2017
5.8 氯化钠溶液（100g/L）。
6 仪器设备
6.1 分析天平：可精确至0.1mg。 6.2 玻璃过滤器（G4）。 6.3 烘箱。 7 试验步骤 7.1试料
称取2g试料（粉末或屑样），精确至0.1mg。 独立地进行两次测定，取其平均值。
7.2 ：空白试验
随同试料做空白试验。 7.3试料的处理 7.3.1将试料（7.1）置于300mL高型烧杯中，加入20mL硝酸（5.3），盖上表皿，缓缓加热溶解，用水冲洗杯壁及表血，继续加热蒸发至糖浆状。 7.3.2加入20mL硝酸（5.4）使盐类溶解。如有锡等沉淀析出，用慢速滤纸过滤，沉淀用热硝酸（5.5）洗净，弃去沉淀。加水稀释溶液至体积约为150mL，边揽拌边滴加盐酸（5.7）或氯化钠溶液（5.8）至不再产生氯化银的白浊沉淀时，再过量滴加数滴，缓缓煮沸5min，于暗处放置12h。 7.3.3用已恒重的玻璃过滤器（G4）抽滤，用硝酸（5.5）洗涤沉淀数次，再用水洗净。将沉淀及玻璃过滤器置于（130土1)℃烘箱中烘干至恒重，放于干燥器中冷却，称量。
试验数据处理
..
银含量（质量分数）以の（Ag）计，数值以%表示，按公式（1）计算。
o(Ag)=(ml-m)×0.7526
100.
(1)
mo
式中：
m 玻璃过滤器及沉淀的质量，单位为克（g）； m2 玻璃过滤器的质量，单位为克（g）；
0.7526 氯化银换算系数；
mo 试料的质量，单位为克（g）。 计算结果精确至小数点后第二位。
9允许差
实验室之间分析结果的差值应不大于表1所列允许差。用标准试样校验时，分析结果与标准试样的标准值之差，应不大于表1所列允许差的二分之一。 2 JB/T7520.2—2017
表1 允许差
银含量（质量分数） %
允许差（质量分数） %
0.10 0.15 0.20
1.50~2.50 4.00~6.00 14.00~26.00
3 中华人民共和国
机械行业标准
铜基钎料化学分析方法第2部分：银量测定
JB/T 7520.22017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mmX297mm·0.5印张·11千字
2018年4月第1版第1次印刷
定价：12.00元
*
书号：15111·14854 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究
JB/T‘7520.2-2017 ICS 25.160.20 J33 备案号：61194—2018
JB
中华人民共和国机械行业标准
JB/T7520.22017 代替JB/T7520.2—1994
铜基钎料化学分析方法第2部分：银量测定
Methods for chemical analysis of copper base brazing filler metals
Part2:Determinationof silvercontent
2017-11-07发布
2018-04-01实施
中华人民共和国工业和信息化部发布 JB/T7520.2—2017
目 次
前言 1 范围
I
规范性引用文件总则
2 3 4 原理.. 5
试剂. 6 仪器设备...
试验步骤.. 7.1试料.. 7.2空白试验. 7.3试料的处理. 8试验数据处理
7
2
允许差
0
表1 允许差 JB/T7520.2—2017
前言
JB/T7520《铜基钎料化学分析方法》分为六个部分：
第1部分：铜量测定；一第2部分：银量测定；一第3部分：磷量测定；一第4部分：锑量测定；第5部分：锡量测定；一第6部分：镍量测定。 本部分为JB/T7520的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7520.2一1994《磷铜钎料化学分析方法 氯化银重量法测定银量》，与JB/T7520.2
1994相比主要技术变化如下：
修改了本部分名称；一将原标准中“磷铜钎料”改为“铜基钎料”；一范围中扩大银量测试范围至1.50%26.00%（质量分数）；一增加了规范性引用文件：一增加了总则；一增加了仪器：
修改了溶液浓度的表示方法；修改了称取试料量的表示：一增加了测定次数和空白试验的描述；一修改了计算式中量的表示；一增加了数据修约的表述。 本部分由中国机械工业联合会提出。 本部分由全国焊接标准化技术委员会（SAC/TC55）归口。 本部分起草单位：机械科学研究院哈尔滨焊接研究所、郑州机械研究所、杭州华光焊接新材料股份
有限公司、常熟市华银焊料有限公司、浙江亚通焊材有限公司。
本部分主要起草人：蒋士芹、杨晶秋、龙伟民、金李梅、顾立勇、顾小龙、吕晓春、苏金花。 本部分所代替标准的历次版本发布情况为：
JB/T7520.2—1994。
II JB/T7520.2—2017
铜基钎料化学分析方法第2部分：银量测定
1范围
JB/T7520的本部分规定了铜基钎料中银量测定的总则、原理、试剂、仪器设备、试验步骤、试验数据处理、允许差。
本部分适用于铜基钎料中质量分数为1.50%~26.00%银含量的测定。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6682 分析实验室用水规格和试验方法 GB/T12806 实验室玻璃仪器 单标线容量瓶 GB/T 12808 实验室玻璃仪器 单标线吸量管 GB/T 12809 实验室玻璃仪器 玻璃量器的设计和结构原理 GB/T 12810 实验室玻璃仪器 玻璃量器的容量校准和使用方法
3总则
3.1除非另有说明，在分析中仅使用确认的分析纯试剂；所用水为蒸馏水、去离子水或相当纯度的水，且应符合GB/T6682的规定。 3.2所用仪器均应在检定周期内，其性能应达到检定要求的技术参数指标；玻璃容器使用GB/T12808、 GB/T12809、GB/T12806规定的A级，具体使用方法应符合GB/T12810的要求。
4原理
试样经硝酸溶解后，加入盐酸或氯化钠生成氯化银沉淀，放置过夜，用玻璃过滤器过滤，干燥后称量。
5试剂
5.1 氯化钠，优级纯。 5.2 硝酸（p=1.42g/mL），优级纯。 5.3硝酸（1+1)。 5.4 硝酸（1+3)。 5.5 硝酸（1+100）。 5.6 盐酸（p=1.19g/mL），优级纯。 5.7 盐酸（1+9)。
1 JB/T7520.2—2017
5.8 氯化钠溶液（100g/L）。
6 仪器设备
6.1 分析天平：可精确至0.1mg。 6.2 玻璃过滤器（G4）。 6.3 烘箱。 7 试验步骤 7.1试料
称取2g试料（粉末或屑样），精确至0.1mg。 独立地进行两次测定，取其平均值。
7.2 ：空白试验
随同试料做空白试验。 7.3试料的处理 7.3.1将试料（7.1）置于300mL高型烧杯中，加入20mL硝酸（5.3），盖上表皿，缓缓加热溶解，用水冲洗杯壁及表血，继续加热蒸发至糖浆状。 7.3.2加入20mL硝酸（5.4）使盐类溶解。如有锡等沉淀析出，用慢速滤纸过滤，沉淀用热硝酸（5.5）洗净，弃去沉淀。加水稀释溶液至体积约为150mL，边揽拌边滴加盐酸（5.7）或氯化钠溶液（5.8）至不再产生氯化银的白浊沉淀时，再过量滴加数滴，缓缓煮沸5min，于暗处放置12h。 7.3.3用已恒重的玻璃过滤器（G4）抽滤，用硝酸（5.5）洗涤沉淀数次，再用水洗净。将沉淀及玻璃过滤器置于（130土1)℃烘箱中烘干至恒重，放于干燥器中冷却，称量。
试验数据处理
..
银含量（质量分数）以の（Ag）计，数值以%表示，按公式（1）计算。
o(Ag)=(ml-m)×0.7526
100.
(1)
mo
式中：
m 玻璃过滤器及沉淀的质量，单位为克（g）； m2 玻璃过滤器的质量，单位为克（g）；
0.7526 氯化银换算系数；
mo 试料的质量，单位为克（g）。 计算结果精确至小数点后第二位。
9允许差
实验室之间分析结果的差值应不大于表1所列允许差。用标准试样校验时，分析结果与标准试样的标准值之差，应不大于表1所列允许差的二分之一。 2 JB/T7520.2—2017
表1 允许差
银含量（质量分数） %
允许差（质量分数） %
0.10 0.15 0.20
1.50~2.50 4.00~6.00 14.00~26.00
3 中华人民共和国
机械行业标准
铜基钎料化学分析方法第2部分：银量测定
JB/T 7520.22017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mmX297mm·0.5印张·11千字
2018年4月第1版第1次印刷
定价：12.00元
*
书号：15111·14854 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究
JB/T‘7520.2-2017
