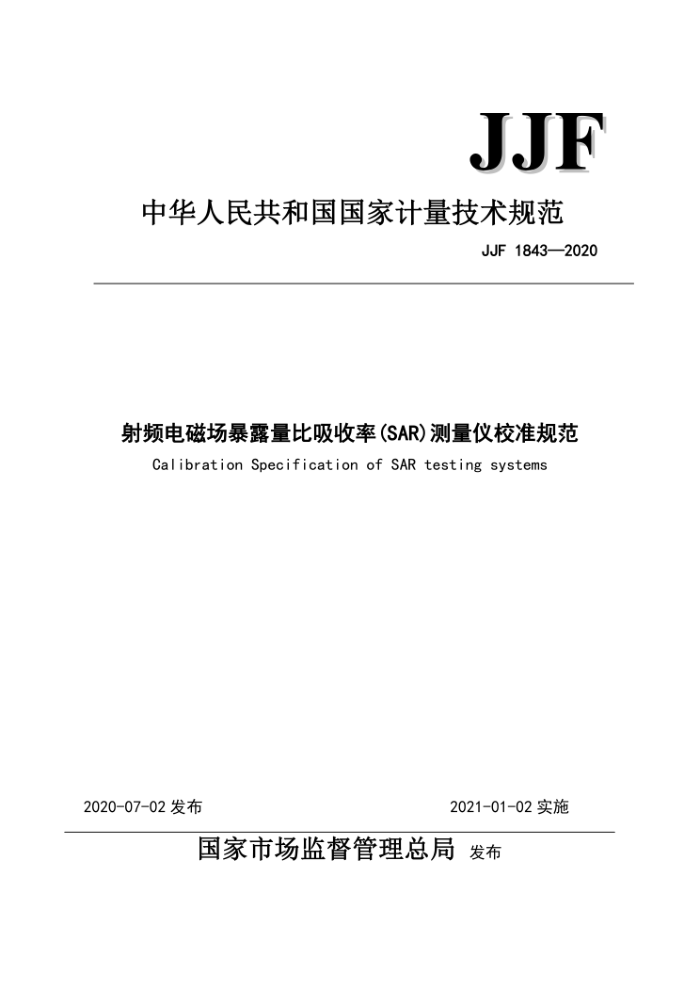

中华人民共和国国家计量技术规范
JJF 1843—2020
射频电磁场暴露量比吸收率（SAR)测量仪校准规范
Calibration Specification of SAR testing systems
2021-01-02实施
2020-07-02 发布
国家市场监督管理总局发布 JJF1843—2020
射频电磁场暴露量比吸收率
(SAR)测量仪校准规范 Calibration Specification of
JJF1843—2020
SAR testing systems
归口单位：全国无线电计量技术委员会
主要起草单位：中国计量科学研究院
深圳市计量质量检测研究院
参加起草单位：中国信息通信研究院
本规范委托全国无线电计量技术委员会负责解释
II
批准稿，稍后上传出版稿 JJF1843—2020
本规范主要起草人：
武彤 乡（中国计量科学研究院）
林斌（深圳市计量质量检测研究院）沈庆飞 （中国计量科学研究院）
参加起草人：
齐殿元（中国信息通信研究院）林奕翔 （深圳市计量质量检测研究院）
II
批准稿，稍后上传出版稿 JJF 1843-2020
目
录
引 1范围 2引用文件 3术语和计量单位。 3.1比吸收率SPECIFICABSORPTIONRATE(SAR) 3.2空气波导中的转换因子SENSITIVITYINAIR. 3.3介质波导中转换因子SENSITIVITYINMEDIA 3.4线性度LINEARITY. 4概述， 5计量特性. 6校准条件， 6.1环境条件. 6.2测量标准及其他设备 7校准项目和校准方法 7.1校准项目 7.2校准方法 8校准结果表达， 9复校时间间隔附录A原始记录格式附录B校准证书内页格式. 附录C主要项目校准不确定度评定示例附录D液体波导中的转换因子和边界条件参数的计算附录E空气波导中转换因子的计算附录F组织液标准参数列表附录G偶极子天线标准尺寸
.11
-
2
...3
L
t
10
.12
13
....17
19
20
..21
批准稿，稍后上传出版稿 JJF1843—2020
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》和JJF1059.1-2012《测量不确定度评定与表示》中的要求进行编写。
规范中引用了EC62209-1(2011-02)手持和身体佩戴使用的无线通信设备对人体
的电磁辐射一一人体模型、仪器和规程第1部分。
本规范为首次发布。
=
批准稿，稍后上传出版稿 JJF1843—2020
射频电磁场暴露量比吸收率（SAR测量仪校准规范
1范围
本规范适用于工作频率范围800MHz~5.8GHz，比吸收率测量范围 0.01W/kg~100.0W/kg的比吸收率探头的校准。
2引用文件
GB/T11450.2-1989空心金属波导 IEC62209-1(2011-02)手持和身体佩戴使用的无线通信设备对人体的电磁辐射一一人
体模型、仪器和规程第1部分：靠近耳边使用的手持式无线通信设备的SAR评估规程(频率范围300MHz~6GHz)（Humanexposuretoradiofrequencyfieldsfromhand-heldand body-mountedwirelesscommunicationdevicesHumanmodels,instrumentation,and procedures Part l:Procedure to determine the specific absorption rate (SAR)for devices used next to the ear (frequency range of 300MHzto6 GHz))
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡不注日期的引用文件其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
下列术语（和计量单位）适用于本规范
3.1比吸收率specificabsorptionrate(SAR)
给定密度（p）的体积微元（dV）内质量微元（dm）所吸收（消耗）的能量微元（dW）对时间的微分值。符号为SAR。
SAR: d .dw d dw (1)
dtdm dtpdv
SAR也可以用下面任意一个式子得到：
SAR=- E?
(2)
p dT d
SAR=C
(3)
式中：
SAR一比吸收率，W/kg； 0一介质导电率，S/m； E一组织模拟液内电场强度有效值，V/m；
1
批准稿，稍后上传出版稿 JJF1843—2020
频率范围：800MHz~5.8GHz 球向各向同性：0.5dB
注：以上技术指标不作合格性判别，仅提供参考。 6校准条件 6.1环境条件
a）环境温度：18°c~25°℃ b）相对湿度：≤70% c）电源要求：（220±11）V、（50±1）Hz d)环境底噪：<2mW/kg e）其它：无影响仪器正常工作的电磁干扰及机械振动
6.2测量标准及其他设备
6.2.1波导
使用矩形金属波导，矩形波导内径尺寸见GB/T11450.2。例如，BJ9(R9)型号的波导可以用于0.76GHz~1.15GHz的校准。
用于校准的上端开口的直立波导的结构如图1，波导由三部分组成，最下部的波导包含波导同轴转换器，将同轴输入的射频功率转换为波导中的行波，在距离转换器超过入位置是由绝缘平板组成的“匹配窗”，该匹配窗提供空气和液体之间的阻抗匹配（大于 10dB的回波损耗），匹配窗上为装满有组织液的开口波导，液体的深度超过3，使液体上表面吸收的功率足够小。校准过程中，探头沿着z轴（x-y=0）测试z轴上的比吸收率分布。图中：x,y,z----直角坐标轴；a----波导横截面的宽度；b----波导横截面的高度 Pf----入射功率：Pr----反射功率；----组织液的趋肤深度(计算公式见D.2)。
>30
组织液
N
匹配窗
a
图1校准用波导结构示意图
3
