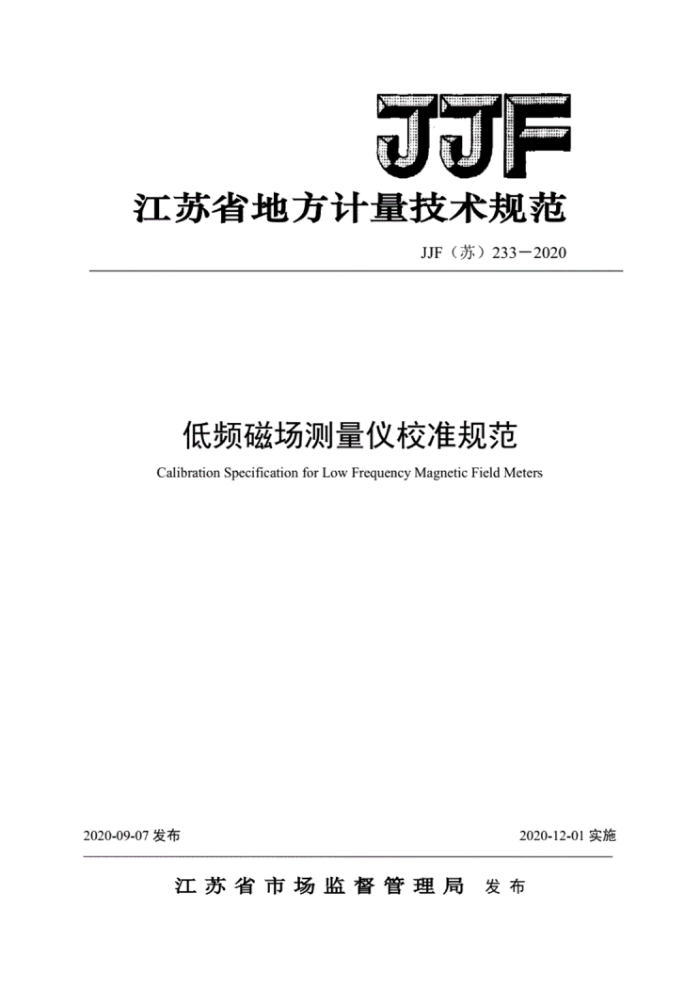

JJF
江苏省地方计量技术规范
JJF（苏）233一2020
低频磁场测量仪校准规范 Calibration Specification for Low Frequency Magnetic Field Meters
2020-09-07发布
2020-12-01实施
江苏省市场监督管理局发布 JJF（苏）233—2020
低频磁场测量仪校准规范
JJF(苏)233一2020
Calibration Specificationfor
LowFrequencyMagnetic Field Meters
本规范经江苏省市场监督管理局于2020年09月07日批准，并自2020
年12月01日起施行。
归口单位：江苏省通讯计量专业技术委员会
主要起草单位：江苏省计量科学研究院
参加起草单位：江苏省辐射环境保护咨询中心
本规范委托江苏省通讯计量专业技术委员会负责解释 JJF（苏）233—2020
本规范主要起草人：
赵品彰（江苏省计量科学研究院）
李林（江苏省计量科学研究院）
马宇明 月（江苏省计量科学研究院）
本规范参与起草人：
韦庆（江苏省辐射环境保护咨询中心）
II JJF（苏）233—2020
目录
引言 1范围 2引用文件 3术语和计量单位 3.1探头 3.2线圈探头， 3.3读出装置 3.4探头的各向异性 4概述. 5计量特性 6校准条件， 6.1环境条件， 6.2校准设备 7校准项目和校准方法 7.1校准项目 7.2校准方法 7.2.1外观及工作正常性检查 7.2.2场强示值（磁场强度或磁感应强度） 7.2.3探头的各向异性 8校准结果表达 9复校时间间隔，附录A校准原始记录格式. 附录B校准证书内页格式，附录C测量不确定度评定示例、
II
2
2 3
3
4
5
6
.6
8
9
C.1磁场强度示值的测量不确定度评定
9 JJF（苏）233—2020
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》和JJF1059.1-2012《测量不确定度评定与表示》中的要求编写。
本规范主要针对频率范围30Hz～100kHz的低频磁场测量仪，校准项目包括：场强示值和探头的各向异性。并在附录中给出了测量结果的不确定度评定示例。
本规范为首次发布。
II JJF（苏）233—2020
低频磁场测量仪校准规范
1范围
本规范适用于30Hz～100kHz的低频磁场测量仪的校准。
2引用文件
本规范引用下列文献：
IEC61786-1:2013关于人体暴露于1Hz至100kHz直流磁场、交流磁场及交流电场的测量第1部分：测量仪器的要求（MeasurementofDCmagnetic，ACmagneticand AC electricfields from1Hzto100kHzwithregard to exposureof humanbeings-Part1: Requirementsformeasuringinstruments)。
使用本规范时，应注意使用上述引用文献的现行有效版本。
3术语和计量单位
3.1探头probe
测量仪器的输入设备，通常单独形成一个部分，将被测量转换为合适的形式
3.2线圈探头coilprobe
由线圈制成的磁场传感器，输出的感应电压与磁场对时间的导数成比例。
3.3读出装置readoutdevice
采集并测量探头的输出信号并显示场测量结果的电子装置。 3.4探头的各向异性anisotropyoftheprobe
探头对于来自不同方向的场信号的输出响应差别。
4概述
低频磁场测量仪用于测量低频磁场辐射大小，即场强，符号定义为S，分为“磁场强度”，符号是H，单位是A/m，或者是“磁感应强度”，符号是B，单位是T，H 和B之间有固定的换算关系。
低频磁场测量仪的磁场探头为感应线圈，主要应用于医疗卫生、环境保护和电磁兼容领域。低频磁场测量仪的电路结构如图1所示。测量仪由探头与读出装置两大部分构成。磁场信号被探头拾取产生电压信号，送入检波电路，经调理后进行模数转换。 控制电路负责计算，供电，温度修正补偿，显示测量结果。低频磁场测量仪的探头由单个或者三个正交的线圈（又称感应线圈、探测线圈、拾取线圈，如图2所示）构成。
1 JF（苏）233—2020
探头部分
读出装量部分
线图 X轴
检波 模拟信 模数电路
电池
号调理
转换
线图 Y轴
检波电路
模拟信号调理
模数转换
控制 结果显电路
示
线图 Z轴
检波 模拟信 模数电路 号调理 转换
温度传感器
图1低频磁场测量仪的结构
图2线圈探头结构
5计量特性
低频磁场测量仪的计量特性见表1。
表1待校准低频磁场测量仪的计量特性
参数磁场强度磁感应强度
场强测量范围 (0.048~80)A/m (0.06~100)μT
频率范围
30Hz~100kHz
注：磁场的频率响应和线性可以通过测量的磁场示值计算得到，各向异性可以通过在0°到360°之间不同的角度处测量磁场并计算得到。
6校准条件
6.1环境条件
环境温度：（23±5）℃ 相对湿度：≤80%
