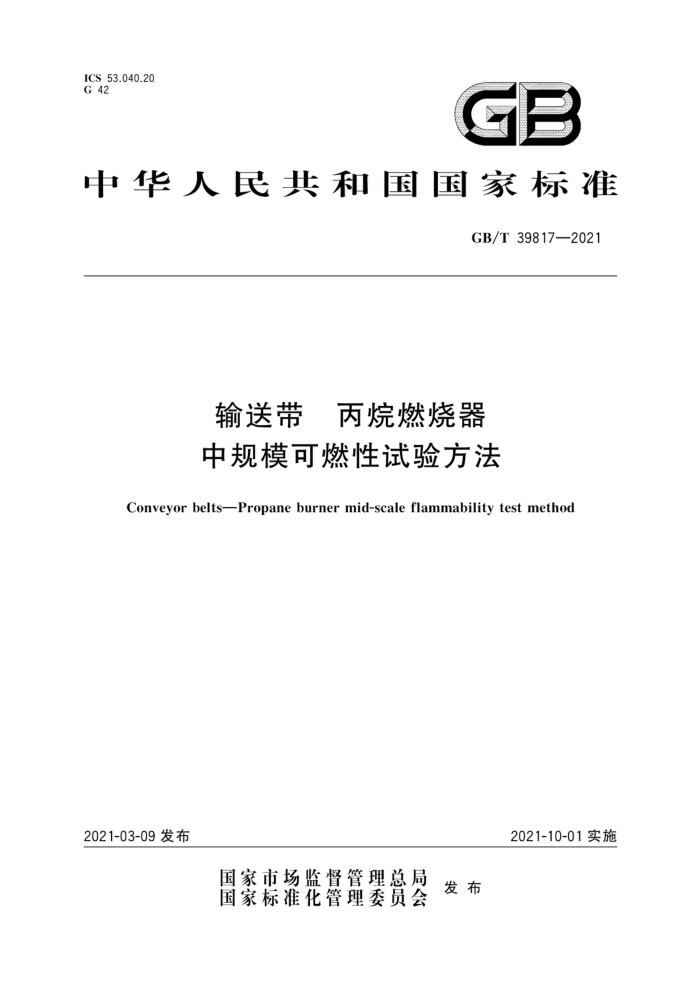

ICS 53.040.20 G 42
GB
中华人民共和国国家标准
GB/T39817—2021
输送带 丙烷燃烧器中规模可燃性试验方法
ConveyorbeltsPropane burner mid-scale flammabilitytest method
2021-03-09发布
2021-10-01实施
国家市场监督管理总局国家标准化管理委员会
发布 GIB/T39817—202
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标摊由中国石油和化学工业联合会提出。 本标准由全国带轮与带标准化技术委员会输送带分技术委员会（SAC/TC428/SC1)归口。 本标摊起草单位：中商橡胶集团有限贵任公司、新江奋飞塑制品有限公司、青岛科技大学。 本标摊主要起草人：杨杰、郑士省、辛永录、王传贵。
1 GIB/T39817-2021
输送带丙烷燃烧器中规模可燃性试验方法
1范園
本标谁规定了输送带处于相对高的局部热源（比如火）中可燃性能的试验方法。 本标谁适用于阻燃输送带丙烷燃烧器中规模可燃性试验，
2规范性可用文件
下列文件对于本文件的应用是必不可少的。尼是注日期的引用文件，仅注日期的版本造用于本文
件。凡是不注日期的引用文件。其最新版本（包括所有的修改单）适用于本文件。
ISO9162石油产品燃料（F类）液化石油气规蔻［Petroleumproducts一Fuels（classF）— Liquefied petroleum gases-Specifications]
3两烷气供编
本试验使用的瓶装丙烷气按IS09162规定，丙烷气通过一段内径至少为6.3mm的高压软管进人燃烧器，有以下两种方式可选：
a）通过一个减压阀，一个止回阀和一个1.7mm厚，孔直径为2.5mm的标摊孔板： b）通过一个减压阀，一个装有高精度流量计的止回阀，以确保准确计量消耗的气体。 在试验前和试验过程中，内烷瓶须浸入到温度为（25土3）℃的水中，浸入的深度大药为丙烷瓶体高
度的三分之二。试验结束时。丙烷瓶中剩余气体不少于瓶容量的10%。
4装暨 4.1营道
卷道（见图1和图2）白一个腔室构成，该整室的外壁采用25mm厚的难熔材料建造。其人口尺寸
为460mmX460mm，长度为1676mm，通过一壁厚为1.5mm的不锈钢圆维连接器与直径300mm 的排气管相连。该难熔材斜在20℃～200℃之间的导热系数为(0.14土0.02）W/（mK）。抽风机应安装在排气管后，从而使空气从卷道中通过，其中空气的流速由排气控制阀控制。 4.2 排气
排气罩由不锈钢制成，厚度为1.5切切，置于试验腔室的正上方用于拍吸在试验过程中有可能从腔室人口处邀逸出来的烟气。 4.3支额
支架（见图3）用来放置样品，由直径为10mm的低碳钢摔制成，长1500mm宽220mm高160mm 带有可定输送带样品的穿线环。
1 GB/T 39817—2021
4.4 丙烷燃烧器
丙烷燃烧器（见图4)由六个3kW型常压带喷气孔（0.7mm）的喷射器组成，尺寸如图5所示，以两排、每排三个的排列方式装配在框架上，置于试样下方，喷射头向内倾斜45°。 4.5 丙烷气
丙烷气（见第3章）通过流量计向燃烧器供应稳定的气流，试验消耗的燃气气量为（565土10）g（要达到这个消耗量所需的气体流速见9.4）。 4.6 称重装置
称重装置用于称量试验前后输送带样品和气瓶的质量，其最小分度为5名，甚至更精确。 4.7 风速计
风速计安放在距腔室地面高310mm、距腔室人口285mm处的中心线上。 4.8 K型热电信
K型热电偶置于排气管中（见图1），并与记录装置（见4.9)相联。 4.9 记录装置
记录装置用于记录温度，每分钟应至少记录六次。 4.10 计时器
计时器用于记录时间，最小分度为1s。
单位为毫米
285
图1 中规模燃烧巷道（总图）
2 GIB/T39817—2021
15
91.1
说明：
排气控制阀排气管，直径为150mm 排气管，直径为300mm 排气罩
9---热电假 10——试样； 11- 一支架： 12- 燃烧器 13---试验残该承接盘，出1.5mm厚的不够钢制成！ 14--风速计安装位萱 15---排气罩在该图中未显示 16---整室正面。
2
5---风速计安装位置 6---试验整室： 7---锥形通风部件 8---排气控制阀：
图1(续)
单位为毫米
703 525
520
121
）维形遥网部件
图2中规榄燃烧誉道（图）
2 GB/T 39817—2021
5
1 420
760
排气罩
b)
150 125
510
OT9
.50
0
150
1 650
c) 试验腔室
1 650
）试验残敲承接盘
说明：
150mm(X9) 自攻丝螺钉2mmX50mm(X24）金属支架，25mmX25mmX3mm热扎角钢；
-
2
3 -
150 mm(X8) 自攻丝螺钉1.5mm×25mm(X44)：如图所示，划去底面和热扎角锅以适应形通风部件。
4
L
5
图2（续）
