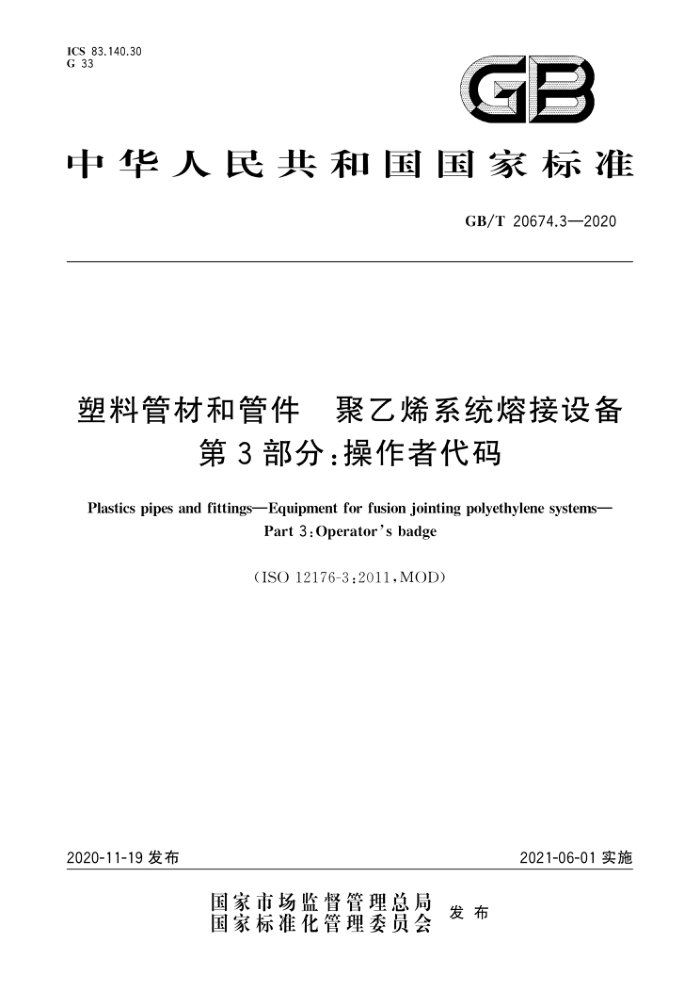

ICS 83.140.30 G 33
GB
中华人民共和国国家标准
GB/T20674.3—2020
塑料管材和管件 聚乙烯系统熔接设备
第3部分：操作者代码
Plastics pipes and fittingsEquipment for fusion jointing polyethylene systems-
Part 3 :Operator's badge
(ISO12176-3:2011,MOD)
2021-06-01实施
2020-11-19发布
国家市场监督管理总局国家标准化管理委员会
发布 中华人民共和 国
国家标准
塑料管材和管件聚乙烯系统熔接设备
第3部分：操作者代码 GB/T 20674.3—2020
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2020年11月第一版
*
书号：155066·1-66206
版权专有 侵权必究 GB/T20674.3—2020
前言
GB/T20674《塑料管材和管件 聚乙烯系统熔接设备》分为4个部分：一第1部分：热熔对接；
第2部分：电熔连接；
- 一第3部分：操作者代码；一第4部分：可追溯编码。 本部分为GB/T20674的第3部分。
本部分按照GB/T1.1一2009给出的规则起草本部分使用重新起草法修改采用ISO12176-3:2011《塑料管材和管件 ：聚乙烯系统熔接设备 第
3部分：操作者代码》。
本部分与ISO12176-3：2011相比在结构上有较多调整，附录A中列出了本部分与ISO12176-3： 2011的章条编号对照一览表。
本部分与ISO12176-3：2011相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（I)进行了标示，附录B中给出了相应技术性差异及其原因的一览表，
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国轻工业联合会提出。 本部分由全国塑料制品标准化技术委员会（SAC/TC48)归口。 本部分起草单位：亚大塑料制品有限公司、山东胜邦塑胶有限公司、西安塑龙熔接设备有限公司、罗
森博格（无锡）管道技术有限公司、南塑建材塑胶制品（深圳)有限公司、广州特种承压设备检测研究院
本部分主要起草人：李瑜、景发岐、赵锋、王振超、王文笔、吴文栋、王志伟。
1 GB/T20674.3—2020
塑料管材和管件聚乙烯系统熔接设备
第3部分：操作者代码
1范围
GB/T20674的本部分规定了聚乙烯（PE)管道系统熔接设备操作者代码的术语和定义、数据载体、 数据编码
本部分与GB/T20674的其他部分一起，适用于燃气/给水用聚乙烯管道系统熔接设备和操作者。 注：熔接设备用于燃气/给水用部件（例如：阀门、钢塑转换等)的预制装配连接或用于核电管、冷热水用PE-RT管、
工业用管、复合管等连接时，由供需双方协商一致。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T19278一2018热塑性塑料管材、管件与阀门通用术语及其定义 GB/T20674.1塑料管材和管件聚乙烯系统熔接设备第1部分：热熔对接（GB/T20674.1-
2010,ISO12176-1:2017,MOD)
GB/T20674.2塑料管材和管件聚乙烯系统熔接设备第2部分：电熔连接（GB/T20674.2- 2010,ISO12176-2:2008,MOD)
ISO3166-1国家及其地区的名称代码第1部分：国家代码（Codesfortherepresentationof names of countries and their subdivisions—Part l:Country codes)
ISO/IEC16390信息技术自动识别和数据捕捉技术交叉二五码条形码符号规范（Information technologyAutomatic identification and data capture techniquesInterleaved 2 of 5 bar code sym- bology specification)
3术语和定义
GB/T19278一2018界定的以及下列术语和定义适用于本文件。
3.1
熔接操作者 fusion operator 经聚乙烯管材和/或管件熔接技能培训合格的人员。 注：熔接操作者可参加一项或多项熔接技能培训，其中包括：半自动和/或全自动熔接设备
3.2
授权组织 competentorganization 组织熔接操作者培训并授予操作者代码的机构，通常为管道运维机构或相关组织。
3.3
数字digit 0～9的所有自然数。
1 GB/T20674.3—2020
3.4
字符 Fcharacter 数字0～9、字母或其他符号。 注：字母和其他符号按表1规定的两位数字表示。
4数据载体
熔接操作者代码内容应按条形码设计。 条形码应符合ISO/IEC16390规定的交叉二五码要求。 熔接操作者代码可用条形码、二维码或射频芯片等载体表征（条形码、二维码或射频芯片即是表征
形式，也是信息载体）。
操作者代码与符合GB/T20674.1和GB/T20674.2的熔接设备读取装置在国际上应具有互通性，见附录C。熔接设备应读取条形码、二维码或射频芯片等，并以本部分规定的标准代码结构调用相应数据。
代码示例见5.6。
5数据编码
5.1一般要求
所有数据应连续编码并形成唯一代码。 条形码第1位为起始码。
5.2字符代码
除特殊要求外，所有字符应在美国信息交换标准代码（ASCII码）中选取。实际使用代码由ASCI 码减32计算得出，见表1。
注：若有必要，代码65～90可用于代表小写字母。
表1基本字符代码
实际使用的基本字符代码（ASCII码减32)
0=16 1=17 2=18 A=33 B= 34 C= 35 D=36 E= 37
3=19 4=20 5=21 F=38 G=39 H=40 I= 41 J=42
6=22 7= 23 8=24 K=43 L= 44 M=45 N= 46 0=47
9=25
“空格”=00 * =10
P=48 Q=49 R=50 S=51 T= 52
U=53 V=54 W=55 X=56 Y=57
Z=58
5.3 语言代码
语言代码应符合表2要求。
2 GB/T20674.3—2020
表 2 语言代码
12希腊语 13土耳其语
23阿拉伯语 24希伯来语 25克罗地亚语 26斯洛文尼亚语 27加泰罗尼亚语
01英语 02法语 03西班牙语 04德语 05意大利语 06葡萄牙语 07荷兰语 08丹麦语 09挪威语 10瑞典语 11芬兰语
14捷克语/斯洛伐克语
15波兰语 16匈牙利语 17保加利亚语 18罗马尼亚语 19汉语 20俄语 21日语 22朝鲜语
28巴西语 29立陶宛语 30爱沙尼亚语 31拉脱维亚语 32马来语 33马其顿语
5.4 代码结构
操作者代码由起始码加上一系列数据块组成。人 所有数据块应完全填满相应数字字符。 当无数据获取或无校验要求时，数据块应用“0”表征。
代码位数应符合表3要求，即代码结构不应缩减。 数据块中已存在的字符前空位用“0”填充（即左边）。
表 3 代码结构
信息
数据块起始码
代码组成 1位数字(“×") 最大值为6
识别操作者代码号字符数量
用12位数字表示6个字母，“××××××××××××”
操作者代码号
操作者个人识别码
（ASCII码减32） 4位数字，“××××" 3位数字，“×××” 4位数字，“××××"b
有效期国家授权组织
代码有效期（月和年) 颁发代码的国家
（国家代码应符合ISO3166-1要求）
授权代码的组织（各省区号）授权列表°：
1：电熔连接，手动
2：电熔连接，自动（包含电熔承口）
4：热熔对接，半自动 8：热熔对接，自动
技能
16：鞍形熔接 32：（电磁）感应焊接 64：小口径热熔对接 128：大口径热熔对接 256：技术负责人
3位数字，“×××”
512：三通
3 GB/T20674.3—2020
表3(续)
信息
数据块语言
代码组成 2位数字，“××" 1位数字("×")
操作者语言（代码见表2) 设备显示屏显示的语言
识别码前8位表征姓名，后4位表征顺序号。 授权组织字符以各省区号表征。若无国家授权机构，例如：给水领域，由运维机构按编码规格编制可选择一个或多个技能代码。当选择多个技能时，授权的技能代码由多个技能对应的代码相加得出。 校验值的计算见5.5。
表征操作者代码内容的代码
内容=校验值十2(终止码）
5.5 校验值和识别码
校验值应按下列计算： a) 所有奇数位相加的所得值乘以3； b) 所有偶数位相加； c) 将a)和b)所得值相加； d) 确定校验值，例如：10减去c)计算所得值的个位数识别码应由d)计算的校验值加2得出，若该值大于或等于10，则减去10。 该数应置于从左到右数
的第30位。 5.6 代码结构示例
代码结构示例见表4。
表4 代码结构示例
X××××××××××××××××××××××××××××X
结构示例起始码操作者代码号有效期
编码：交叉25码
400005851000112191560010002196
操作者代码起始位 ZS(ASCII减32) 2019年12月底
4 000058510001
1219 156 0010 002 19 6
中国北京
国家授权组织技能语言识别码
电熔连接，自动
汉语校验值十2
示例：操作者代码卡示例参见图1。
