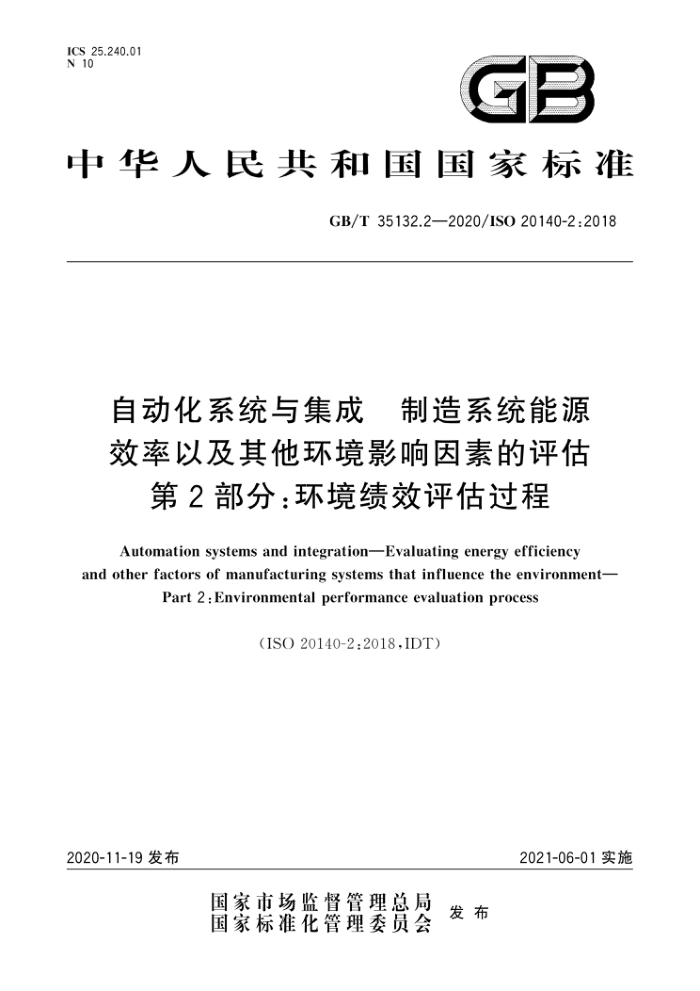

ICS 25.240.01 N 10
GB
中华人民共和国国家标准
GB/T35132.2—2020/ISO20140-2:2018
自动化系统与集成 制造系统能源效率以及其他环境影响因素的评估
第2部分：环境绩效评估过程
Automation systems and integration-Evaluating energy efficiency and other factors of manufacturing systems that influence the environment-
Part 2 : Environmental performance evaluation process
（ISO20140-2:2018,IDT）
2021-06-01实施
2020-11-19发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T35132.2—2020/ISO20140-2:2018
目 次
前言引言
1
范围规范性引用文件
2 3 术语和定义
环境绩效评估过程框架
4
环境绩效评估的子过程 5.1 制定环境绩效评估规范 5.2 规定环境KPI 5.3 计算环境KPI 5.4 报告系统值
5
6
6.1 通则 6.2 基于过程输出的系统值 6.3 基于过程输人的系统值 6.4基于过程提供服务的系统值附录A（资料性附录） 制造系统环境绩效评估附录B（资料性附录） 环境绩效评估的示例参考文献 GB/T35132.2—2020/ISO20140-2:2018
前言
GB/T35132《自动化系统与集成 制造系统能源效率以及其他环境影响因素的评估》分为如下几部分：
第1部分：概述和总则；第2部分：环境绩效评估过程；第3部分：环境绩效评估数据聚集过程：第4部分：间接影响和CRR影响的分配和装载过程；第5部分：环境绩效评估数据。
本部分为GB/T35132的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO20140-2：2018《自动化系统与集成 制造系统能源效率以及其他
环境影响因素的评估第2部分：环境绩效评估过程》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T35132.1—2017 自动化系统与集成 制造系统能源效率以及其他环境影响因素的评估第1部分：概述和总则（ISO20140-1：2013，IDT）。
本部分做了下列编辑性修改：
附录B的B.1、B.2、B.4的列项前增加了引导语请注意本义件的某些内容可能涉及专利。本义件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国自动化系统与集成标准化技术委员会（SAC/TC159)归口。 本部分起草单位：北京机械工业自动化研究所有限公司、浙江大学。 本部分主要起草人：王海丹、黎晓东、苏宏业、任建勋、
1 GB/T35132.2—2020/ISO20140-2:2018
引言
GB/T35132规定了制造系统能源效率和其他环境影响因素的评估方法，例如能源消耗、损失和排放。
GB/T35132可用于离散制造、批制造和连续制造的制造系统。 GB/T35132聚焦于有层次结构的制造系统。 GB/T35132可用于：
作为基准衡量通用参考制造系统的环境绩效，或者比较两个不同制造系统的环境绩效；改善环境绩效的替代研究；设定环境绩效改善的目标；可视化展现正在运行的制造系统的环境绩效
GB/T35132的预期用户包括：
负责制造系统环境条件的管理者；设计产品制造工艺流程的工程师；设计制造系统的工程师；负责制造产品的工程师和主管。
-
II GB/T35132.2—2020/ISO20140-2:2018
自动化系统与集成制造系统能源效率以及其他环境影响因素的评估
第2部分：环境绩效评估过程
1范围
GB/T35132的本部分基于GB/T35132.1中描述的一般原则.规定了制造系统执行的活动的环境
绩效评估过程。该过程使用基于GB/T35132.5的环境绩效评估数据，
本部分没有规定任何制造系统特别实施的具体评估过程。
规范性引用文件
2
下列义件对于本文件的应用是必不可少的。凡是注日期的引用义件，仪注日期的版本适用于本义
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
ISO20140-1自动化系统与集成制造系统能源效率以及其他环境影响因素的评估第1部分：概述和总则（AutomationsystemsandintegrationEvaluatingenergyefficiencyandotherfactorsof manufacturing systems that influence the environmentPart1:Overview and general principles)
3术语和定义
ISO20140-1界定的以及下列术语和定义适用于本文件。 ISO和IEC在以下网址维护用于标准化的术语数据库：
ISO在线浏览平台：https：//www.iso.org/obp； IEC电工委：https：//www.electropedia.org/。
3.1
聚集的EPE数据 aggregatedEPEdata 在给定的环境影响类型和模式下，由制造过程引起的环境影响（3.3)的数值表示
3.2
能源效率 energyefficiency 性能、服务、商品或能源的一个输出和能源的一个输人之间的比例或其他数值关系。 ［来源：GB/T23331—2012，3.8，删除了示例和注
3.3
环境影响 environmental influence 可引起环境作用的制造过程的结果，并在与该过程相关的制造系统的整个生命周期中予以考虑。 注：环境影响，如能源消耗和二氧化碳排放，可导致环境作用，如全球变暖和海平面上升。 示例：耗电量；二氧化碳排放量；有害物质排放量。
3.4
环境KPI IenvironmentalKP 表示环境绩效（3.5)的关键性能指标（3.7）。
1 GB/T35132.2—2020/ISO20140-2:2018
3.5
环境绩效 environmental performance 与环境因素相关的可测量结果。 ［来源：ISO14045：2012，3.5
3.6
环境绩效评估数据 environmental performance evaluation data EPE数据用于评估环境绩效（3.5）的数据。 L来源:ISO20140-5：2017,3.6
3.7
关键性能指标keyperformanceindicator；KPI 达到关键目标的可量化水平。 注：KPI直接来自或通过物理测量、数据和/或其他KPI的聚合函数产生。 ［来源：ISO22400-1:2014,2.1.5]
3.8
系统值 systemvalue 制造过程中的价值或可取性。
环境绩效评估过程框架
环境绩效评估过程应包括制定环境绩效评估规范、规定环境KPI、计算环境KPI并报告评估结果的子过程，如图1所示。本部分规定了这些子过程的要求：
a）制定环境绩效评估规范该过程制定环境绩效评估规范。该规范包括聚集EPE数据的要求 b）规定环境KPI 环境关键绩效指标(KPI)是根据a)所述过程规定的环境绩效评估规范，由具有必要条件的公式来
规定的。
c）计算环境KPI 每个环境KPI的值都是根据b)中所述过程规定的环境KPI规范来计算的。 聚集的EPE数据由每个KPI的聚集过程提供，该数据表示环境影响。 根据a)所述过程规定的环境绩效评估规范，获得每个KPI的系统值。 注：用于计算每个KPI的系统值的实际获取和计算，超出了GB/T35132的范围。 d）报告环境绩效评估的结果，如环境KPI规范及其计算值，将根据环境绩效评估的目标进行报告。
2 GB/T35132.2—2020/ISO20140-2:2018
B）制定环境绩效评估规范
环境绩效评估规范
获得系统值
获得囊集的EPE致据
b）规定环境KP1
豪集的EPE数据
系统值
环境KPI规范
c）计算环境KPI
环境KPL值
过程
每个过程的输入输出
d)报告
图1 环境绩效评估过程
环境绩效评估的子过程
5
5.1 制定环境绩效评估规范 5.1.1通则
环境绩效评估规范应被捕述为关于特定的制造系统进行的特定环境绩效评估。环境绩效评估规范可以专门用于特定制造系统，以确定改善环境绩效的有效性。也可以指定用于多个单独的制造系统，以便对它们进行比较，参见附录A。
环境绩效评估规范应规定下列内容： a) 评估目标； b) 评估范围； c) 聚集的EPE数据的要求。
3 GB/T35132.2—2020/ISO20140-2:2018
5.1.2环境绩效评估目标
环境绩效评估的目标应当清楚地描述进行评价的原因和考虑哪些类型的环境影响，示例1：一种目标是在特定生产计划下，在给定的时间段内，可视化和提高给定制造系统的能源效率。 示例2：一个公司有两套生产设施，针对同一类型的汽车产品，具有不同的工艺流程和性能标准。该公司正计划建
造一套新设施，并想从中挑选一套现有设施作为基础设计。
示例3：一种目标是通过比较新绩效与改造前的绩效，来评估某制造过程的某特定工序更换设备的效果。 示例4：一种目标是计算改进措施的优势效果，如减少空闲状态下的功率、减少空闲时间和协调生产调度，
5.1.3环境绩效评估范围
5.1.3.1通则
应适当确定环境绩效评估的范围，以确定满足目标的环境KPI。 5.1.3.2 被评估的目标制造过程
范围应包括被评估的目标制造过程的描述。 注：目标制造过程可以由物理边界和时间边界组合定义，也可以由表征制造过程的一组值定义。 示例：如果一个制造过程是一个批处理过程，那么评估周期与一个过程的批处理周期是同步的。
5.1.3.3 环境绩效评估的细化程度
范围还应包括根据目标确定环境绩效评估的数据的细化程度，注：详细程度可能因评估目标而异。例如，这可以包括测量频率（如每天、每年或每月更新）、数据值的截止时间间
隔和测量的分辨率。
5.1.4聚集EPE数据的要求
对聚集EPE数据的要求应根据环境绩效评估规范进行规定注：要求用于聚集过程。ISO20140-3规定了一种聚集过程，该过程根据本部分给出的环境绩效评估规范提供聚集
的EPE数据。
5.2 规定环境KPI
5.2.1通则
目标制造过程的一个或多个环境KPI应由环境KPI规范规定。 环境KPI规范应包括以下方面： a） 目标； b）应考虑的环境影响类型； c) 计算环境KPI的公式； d）约束。 制造系统环境绩效可通过多个KPI表示，参见附录A中图A.2。
5.2.2 环境KPI
5.2.2.1 通则
由于不同的制造过程可以生产不同类型的产品，因此无法直接比较不同制造过程的环境影响值。
