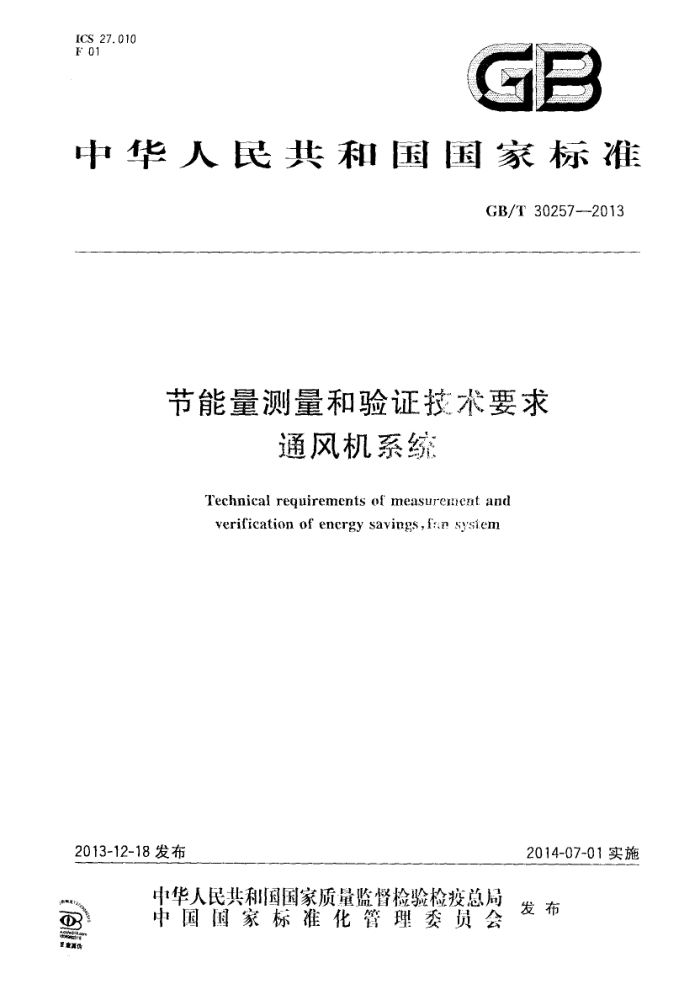

ICS 27. 010 F 01
GB
中华人民共和国国家标
GB/T30257-—2013
节能量测量和验证技术要求
通风机系统
Technical requirements of measurerent and verification of energy savings,fan system
2013-12-18发布
2014-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
X 复童 中华人民共和国
国家标准节能最测量和验证技术要求
通风机系统 GR/T 30257--2013
*
中国标准出版社出版发行北滨市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：（010)64275323发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张 0. 5 字数10千字 2013年12月第一版 2013年12月第次印刷
*
15亏：155066·1-48040定价 14.00元
如有印装差错 告由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 GB/T 302572013
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由国家发展和改革委员会资源节约和环境保护司、7.业和信息化部节能与综合利用司提出。 本标准由全国能源基础与管理标准化技术委员会(SAC/TC20)归口。 本标准起草单位：中国标准化研究院、工海市能效中心、上海理工大学、广州智光节能有限公司。 本标准主要起草人：夏玉娟、李鹏程、陈海红、林翎、赵跃进、潘崇超、秦宏波、王卫宏、刘猛、田建伟、
彭妍妍、赵军、陈建华、鲍威。
一 GB/T30257—2013
节能量测量和验证技术要求
通风机系统
1范围
本标准规定了通风机系统节能改造项目节能量测量和验证的边界的确定、测量和验证方法、相关参数的测试和计算方法、数据质量、测量和验证方案等。
本标准适用于对交流电气拖动的通风机系统节能技术改造项目进行节能量测量和验证。新建类和管理类项目可参考使用。
2规范性引用文
下列文对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不 注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3485 评价企业合理用电技术与 GB/ 134 通风机 系统电能平衡测试与 计算 GB 7167 用能单位 能源计量器具配 管理通 GB/ 287 2012 能量测量和验证 技术通贝
3术语和定义
GB/T28750-2012和GB/T13467界定的术语和定义适用于
4边界的确定
4.1应按GB/T1346的规定根据项目内容和被测通风机系统的现场条件，确定通风机系统边界（参见图1)，以及能量输入和输出边界。 4.2通风机系统存在相互影响运有的多台通风机机组，应将所涉及的通风机机组划人系统边界内。 4.3通风机系统改造（如变频改造）需新增耗能设备，应将新增耗能设备划人系统边界内。
机组边界
系统边界
输入管网及附属设备
控制装置
输送管网及附属设备
用风对象
电源
传动机构
风机
电动机
图1通风机系统边界示意图
1 GB/T30257-—2013
中： P。--统计报告期通风机系统输出功率，单位为T瓦（kW)；
一-统计报告期通风机系统总运行时间，单位为时（h）。
t.
E, -E, -E. +A. -Pr+._ P.++ A.
( 5 )
r
Ti
式中：统计报告期通风机系统运行效率。
5.2直接比较法 5.2.1适用条件
GB/T28750-2012中的“直接比较法”仪适用于节能措施川以关闭不影响通风机系统正常运行的节能改造项目。 5.2.2具有单一稳定工况的通风机系统的节能量计算
节能量按式(6)或式（7)计算：
F,=-(Pl- P.f)+ t, +A.
(G)
式中： Pt.un---节能措施开启时通风机系统输人功率，单位为-下瓦（kW）； P."--节能措施关闭时通风机系统输人功率，单位为了瓦（kW)。
E,-=(P2.ot/m- P2.f/) - t,-+-A.
(7
武i: P.节能措施开启时通风机系统输山功率，单位为千瓦(kW)； 7en 节能措施开启时通风机系统运行效率； P2.a"：-节能措施关闪时通风机系统输出功率，单位为于瓦（kW）； ett "-节能措施关闭时通风机系统运行效率。
5.2.3有重复规律的变工况通风机系统的节能量计算
应在所有典型工况时测量通风机系统输人功率、输山功率和运行效率，并应在节能措施关闭前后典型况-一对应的条件下进行节能量计算。节能量可按式（8)或式（9)计算：
I,on Pi.affi) X te: +- A..
-(8)
(F)
式中： P.mi-第i种典型工况下节能措施开启时通风机系统输人功率，单位为T瓦（kW）； P1.--第i种典型工况下节能排施关闭时通风机系统输人功率，单位为T瓦（kW）； o
：-第i种典型.况下通风机系统运行时间，单位为时（h)。
E,= C(Pa.omi / mani - P2.u / oe) X th +- Am.
(9)
式中： P2nr-一-第i种典型工况下节能措施开启时通风机系统输出功率，单位为下瓦（kW)； 7oni 第i种典型T况下节能措施开启时通风机系统运行效率； P2,bfi" ：·第i种典型工况下节能指施关闭时通风机系统输出功率，单位为下瓦（kW)；
第1种典型工况下节能措施关闭时通风机系统运行效率。
Turi GB/T30257-—2013
5.3模拟软件法
应按GB/T28750·2012的要求选用或开发模拟软件进行通风机系统节能量的测量和验证。 5.4能耗调整量A㎡的确定
能耗调整量的确定应符合GB/T28750--2012的要求，并应得到各相关方的确认。 5.5基期和统计报告期的确定
项目基期和统计报告期的确定应符合GB/T28750·2012的要求。
6相关参数的测试和计算方法
通风机系统流量、压力、输人电能、输入功率、输出功率、系统运行效率、机组效率的测试和计算按
GB/T13467进行。在各相关方确认时，相关参数也可根据通风机运行状态数据记录确定
7数据质量
7.1 测试仪器仪表的配备和管理应符合GB17167和G3/3485的有资规定 7.2测试仪器仪表在测试前应检套校准，使用范围符合要求。 7.3测试仪器仪表精度应符合GB/T13467相关要求。 7.4测试仪器仪表的安装和使用不应对通风机性能有明显影响。 7.5计算时用到的测试数据、在线监测数据、运行记录数据等应进行校核。测试和运行记录数据的校核可通过与现场操作管理人员核对、现场测量校对、不同车间数据比对、鑫阅生产台账和购销发票等方式进行。在线监测数据的校核可通过现场读取数据、查阅监测仪器检定报件和使用说明书、现场检查仪器运行情况、分析监测仪器精度等方式进行。
8测量和验证方案
8.1通风机系统进行节能量测量和验证时，应在节能措施实施前制定书面的测量和验证方案，其内容应符合GB/T28750-2012的要求。 8.2如采用“基期能耗-影响因素”模型法，应在测量和验证方案中记录相关数学模型的拟合优度以及建立模型所采用的基础数据
