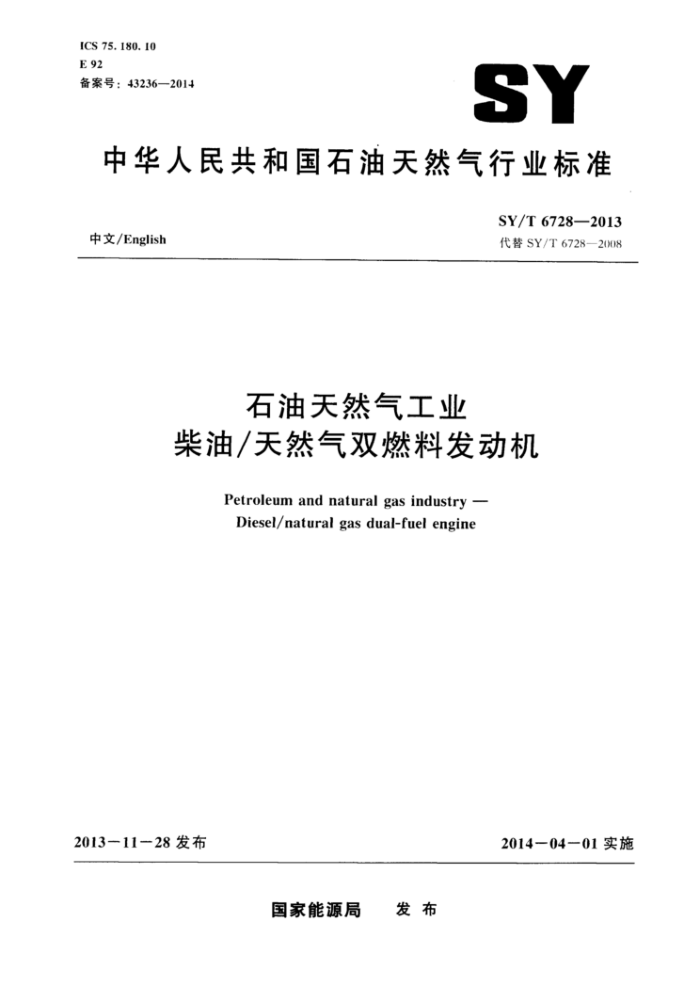

ICS 75. 180. 10 E 92 备案号：43236—2014
SY
中华人民共和国石油天然气行业标准
SY/T 6728—2013 代替SY/T6728—2008
中文/English
石油天然气工业
柴油/天然气双燃料发动机
Petroleum and natural gas industry - Diesel/natural gas dual-fuel engine
2013-1128 发布
2014-04一01 实施
国家能源局 发布 SY/T 6728--2013
目 次
前言
范围规范性引用文件术语和定义一般规定
2
3
产品型号
4.1
主要技术规格和参数 4.3 标准基准状况 4. 4 基本从属辅助设备 4. 5 标定工况 4. 6 产品用油
4. 2
天然气质量指标基本要求
4.7
5
般要求
5. 1 5. 2 防火及安全要求 5. 3 防护要求技术要求 6. 1 起动性能 6.2 6. 3 双燃料模式转换
6
功率、燃料消耗率及其偏差
特性曲线
6.4
6.5 主要性能指标 6.6 双燃料模式下排放限值
安全保护装置
6.8 抗冲击载荷功能
自动控制功能爆震自动监测调整功能可靠性
11
6.12 耐久性 6.13 密封性 6.14 表面漆层· 试验 7. 1 试验条件 7. 2 参数测量要求 7. 3 检验项目 SY/T 6728--2013
1() 16 16 16 16 16 16 17 17
7.4试验方法 8检验规则 8.1 型式检验… 8.2出厂检验… 8.3 判定规则
标志、包装、运输、贮存
9
.......
9. 1 标志…· 9. 2 包装、运输… 9. 3 贮存附录A（规范性附录) 测量位置、测量仪表及其精度
18
11 SY/T 6728-2013
前 言
本标准按照GB/T1.1—2009《标准化T作导则 」第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T6728—2008《石油天然气丁.业柴油/天然气双燃料发动机》，与SY/T6728- 2008相比，主要技术变化如下：
一增加了“最大替代率”的术语和定义（见3.5)； --增加了“发动机热耗率”的术语和定义（见3.6)； —-增加了“基本要求”（见第5章）；增加了“标定功率试验”（见7.4.2）；修改了“各缸工作均匀性试验”为各缸排气温度均匀性试验”（见7.4.9，2008年版的 6.3.7); -增加了“燃油消耗率测定”（见7.4.12)； —--增加了 “发动机热耗率测定”（见7.4.13)； -增加了 了替代率测定”（见7..14）；一删除了 “型式”内容（见2008年版的4.1）；
-
删除了 “发动机基本参数”内容（见2008年版的4.2）。 本标准由全国石油钻采设备和T.具标准化技术委员会（SAC/TC96）提出并归口。 本标准起草单位：中国石油集团济柴动力总厂、山东大学能源与动力工程学院、中国石油长城钻
探工程公司装备部、中石油渤海钻探工程公司设备处起草。
本标准主要起草人：孙成香、李树生、张世娟、王令金、王安忠、刘东、张强、李学胜、雷先革。
本标准英文版由张世娟、王瑞红翻译。 本标准以中文和英文两种版本出版。当中文和英文版本有歧义时，以中文版本为准。
II SY/T6728-2013
石油天然气工业 柴油/天然气双燃料发动机
1范围
本标准规定了石油天然气工业用柴油/天然气双燃料发动机的术语和定义、一般规定、基本要求、 技术要求、试验、检验规则和标志、包装、运输、贮存等
本标准适用于石油天然气工业用柴油/天然气双燃料发动机（以下简称发动机）的设计、制造、 检验和验收。以柴油和其他可燃性气体为燃料的双燃料发动机可参照执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB 252普通柴油 GB/T1147.2中小功率内燃机第2部分：试验方法 GB/T1859往复式内燃机辐射的空气噪声测量工程法及简易法 GB/T3821中小功率内燃机清洁度测定方法 GB4556往复式内燃机防火 GB/T 6072. 1 往复式内燃机性能第1部分：功率、燃料消耗和机油消耗的标定及试验方法
通用发动机的附加要求
GB/T6072.3往复式内燃机性能第3部分：试验测量 GB/T6072.5往复式内燃机性能第5部分：扭转振动 GB/T6388运输包装收发货标志 GB/T7184中小功率柴油机振动测量及评级 GB/T 8190.1 往复式内燃机排放测量第1部分：气体和颗粒排放物的试验台测量 GB/T 8190. 4 往复式内燃机排放测量第4部分：不同用途发动机的稳态试验循环 GB 9486 柴油机稳态排气烟度及测定方法 GB/T11060.1天然气含硫化合物的测定第1部分：用碘量法测定硫化氢含量 GB/T 11060.4 天然气含硫化合物的测定第4部分：用氧化微库仑法测定总硫含量 GB/T 11062 天然气发热量、密度、相对密度和沃泊指数的计算方法
GB/T 13306标牌 GB/T 13610 天然气的组成分析气相色谱法 GB 20651. 1 往复式内燃机安全第1部分：压燃式发动机 GB/T 21404 内燃机发动机功率的确定和测量方法一般要求 JB/T51127 中小功率柴油机产品可靠性考核
1 SY/T 67282013
3术语和定义
下列术语和定于适用于本文件。
3. 1
柴油/天然气双燃料发动机 diesel/natural gas dual-fuel engine 具有柴油和天然气两套燃料供给系统，可单独燃用柴油或同时燃用柴油和天然气两种燃料的发
动机。 3. 2
纯柴油模式 diesel mode 发动机仅以柴油为燃料的运行模式。
3. 3
双燃料模式 dual-fuel mode 发动机同时燃用柴油和天然气两种燃料的运行模式。
3. 4
替代率 substitution rate 发动机在纯柴油模式运行的柴油消耗率与相应工况下双燃料模式运行的柴油消耗率的差值占纯柴
油模式下柴油消耗率的百分比。 3. 5
最大替代率 max substitution rate 所有运行工况中，发动机在纯柴油模式运行的柴油消耗率与相应T况下双燃料模式运行的柴油消
耗率的差值占纯柴油模式下柴油消耗率的百分比所能达到的最大值。 3. 6
发动机热耗率 specific heat consumption of engine 发动机每单位功率和单位时间内所消耗的燃料燃烧所能放出的热量（以低热值计），单位为干焦
每千瓦小时［kJ/（kW·h)]。
一般规定

4.1产品型号
发动机的型号所表示的内容见图1。 主要技术规格和参数
4. 2
制造商应在产品技术文件中提供发动机的下列主要技术规格和参数，并可根据发动机的结构型式和用途予以增加：
a）型号； b）型式（指冲程数、进气方式、冷却方式、是否增压和带中冷器)； c） 气缸数； d) 气缸直径，mm; e） 活塞行程，mm; f）排量，L; g) 标定功率，kW； h) 标定转速，r/min;
2 SY/T 6728-2013
口
口
1
标定转速：
无符号1500r/min；
1—1200r/min : 2---1000r/min: 3---1300r/min
燃料符号：
S一柴油/天然气双燃料用途符号：
无符号一机械钻机、通用：
D-电动钻机、发电
地区符号：
无符号--般地区：
M-沙漠地区; Y一高原地区
结构特征符号：
无符号一非增压：
Z增压; ZL一增压中冷
种类代号：
无符号单机：
P--配套机
气缸直径，单位为毫米（mm）
气缸布置形式符号：
V-V形布置 L一直列（省略）
气缸数：用阿拉伯数字表示
改进符号（由制造商给定）
图1发动机型号表示的内容
示例1：G12V190ZLS表示12缸、V形排列、气缸直径190mm、增压中冷、1500)r/min--般地区机械钻机用柴油
/天然气双燃料发动机。
示例2：A12V190ZI.S-3表示12缸、V形排列、气缸直径190mm、增压中冷、1.300)r/min一般地区机械钻机用
柴油/天然气双燃料发动机。
i） 最低空载稳定转速，r/min; j） 双燃料模式标定工况热耗率，kJ/（kW·h)； k）纯柴油模式标定T.况燃油消耗率．g/（kW·h)； 1) 压缩比； m) 最大替代率； n) 机油消耗率，g/（kW·h);
3 SY/T 6728—2013
o) 机油牌号；
排气温度，℃； q) 起动方式； r) 旋转方向（从功率输出端视）； s) 发火顺序； t) 供油提前角 （曲轴转角），（CA）；
p)
气门冷态间隙，mm； v) 配气相位（曲轴转角），（CA）； w) 外形尺寸（长×宽×高），mm;
u)
净质量，kg。
x)
4. 3 标准基准状况
为确定发动机的功率、燃料消耗率，应采用下列标准基准状况： a）总气压：p,=100kPa; b）空气温度：T,=298K（t,=25℃);
相对湿度：Φ,=30%； d）增压中冷介质温度：Tcr=298K（ter=25℃）。 注：在温度为298K，相对湿度为30%时，相应的水蒸气分压为1kPa。相应的干气压为99kPa。 基本从属辅助设备
c)
4. 4
发动机输出铭牌上的标定功率时，安装的基本从属辅助设备如下： a） 发动机驱动的机油泵； b） 发动机驱动的冷却水泵； c） 发动机驱动的输油泵； d） 空气滤清器； e） 排气消声器。
4.5标定工况 4.5.1标定功率
发动机标定功率分为三种： a) ICXN -可超负荷10%的ISO标准功率； b) IO)FN一——仅带基本从属辅助设备时燃料量限定的ISO超负荷功率；
ICxN--.--可超负荷%的ISO标准功率。 注：上述功率代号的字母含义如下：
c)
I. IS(）标准功率： C 持续功率； ()- 超负荷功率； F ·-燃料量限定功率； N-" 仅带基本从属辅助设备的有效功率； X- 超负荷10%的功率；
超负荷%功率。
制造商亦可根据产品用途或用户要求，按GB/T6072.1的规定进行其他形式的功率标定。
4
