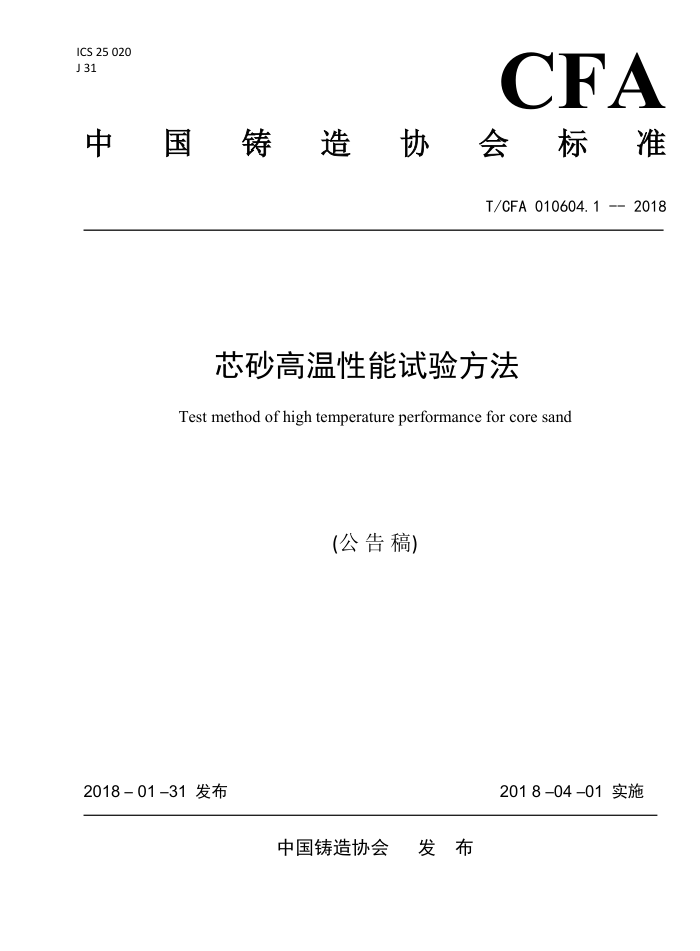

ICS 25 020 J31
CFA
中国铸造协 國会國标國准
T/CFA 010604.1 -- 2018
芯砂高温性能试验方法 Test method of high temperature performance for core sand
(公告稿)
2018-01-31发布
2018-04-01实施
中国铸造协会 发布 T/CFA010604.1--2018
目 录
前言 1范围. 2引用标准. 3术语和定义. 4试验原理. 5试样. 6试验方法. 7试验报告.
TT
T T/CFA010604.1--2018
前言
本标准按照GB/T1.1《标准化工作导则第1部分：标准的结构和编写规则》的规定起草。 本标准由中国铸造协会质量检测实验工作委员会提出。 本标准由中国铸造协会归口。 本标准负责起草单位：北京佳田铸物科技有限公司。 本标准参加起草单位：一汽铸造有限公司，芜湖永达科技有限公司，宁波新天阳新材料科技有限
公司，中国铸造协会质量检测实验工作委员会，中国铸造协会标准工作委员会。
本标准主要起草人：叶俊本标准参加起草人：王公昱、夏为、张显旺、陈吉文、赵云更、薛纪二、乔世杰、范琦本标准2018年1月31日为首次发布。 T/CFA010604.1--2018
芯砂高温性能试验方法
1.范围
本标准规定了铸造用芯砂高温性能试验方法的术语和定义、原理、试样、步骤、数据处理和试验报告等。
本标准适用于铸造用芯砂高温抗用 压强度、高温耐热时间及高温膨胀率等高温性能的检测；也适用于有机粘结剂、无机粘结剂的型砂检测。
2规范性引用文件
GB/T2684铸造 CFA
是必不可少的。凡是注口期的 引用文件， 仅所注 期的版本适用于本其最新版本（包括所有的修改单）适用于 本文件
下列文件对于本了文件。凡是不注日期
POSENSNEN
合料试验方氵性能试验方法
JB/T13037覆
3术语和定义
LL
一
下列术语和
于本文件。
3. 1
高温膨胀率模拟铸铁、
gh temperature exp 1000℃，铸铝在
试样自由膨胀后的线 线性变化量与试样原
尺寸的百分比率( 3. 2
高温耐热时间模拟铸铁、铸销
temperature he lerancetime
C温度下，芯矿 试 详在2kg定负荷 苛下不溃散的时间。
铸铝在
.
3. 3
高温抗压强度CST higlgen 模拟铸铁、铸钢在 000℃ 铝在750℃温度下，保温60s后芯砂试样单位面积承受的压力。 4试验原理
peraturecompr sivestrengt
4.1高温膨胀率
芯砂试样在高温下因受热而发生尺寸变值， 即可得出高温膨胀率。原理示意图：如图
测量出线性方向的变化量与试样原尺寸的比
所示：
1 T/CFA010604.1--2018
1传感器.2导杆3试样4基座
1位移传感器 2传导杆 3试样 4基座
图1
4.2高温耐热时间
通过对芯砂试样在高温环境下施以恒定负荷，测量试样从放入高温炉至溃散时所持续的时间，即为芯砂试样的高温耐热时间。原理如图2所示：
2
3
回
1
1力传感器 2、4导杆3试样
图 2
4.3高温抗压强度
通过对芯砂试样在高温环境下，放入高温炉60s后施以压力并测出试样被破坏（溃散）所需的最大压力，即可计算（显示）出芯砂的高温抗压强度。原理如图3所示：
2 T/CFA010604.1--2018
加载
M
力传感器 2、4导村 3试样
5试样
为圆柱体的两端面 试样图见图4。
样尺寸为Φ12mm×20mm
采用圆柱体
+0.10 12 0.90
o1o+ ocro
00
图4
试验方法
6
6.1制样 6.1.1覆膜砂
将制样机上、下加热板加热至232℃±5℃，然后移开上加热板，放入常温模具，迅速将覆膜砂倒入模腔中，用刮板刀口垂直于模具，刮去模具上多余的砂子，然后压上上加热板，开始计时，保温6min，取出试样.试样要求整体致密，两端面平整平行，自然冷却后，30min内检测完毕。 6.1.2冷芯砂 6.1.2.1方法1：采用冷芯制样射芯机射制试样：射芯压力：0.30~0.35Mpa.，通三乙氨固化6s后取
出；试样要求整体致密，两端面平整平行，在干燥器中保存24h取出检测。
3 T/CFA010604.1--2018
6.1.2.2方法2：将制样机上、下加热板加热至232℃±5℃，然后移开上加热板，放入常温模具，迅速将冷芯砂倒入模腔中，用小园棒将砂捣压紧实，用刮板刀口垂直于模具，刮去模具上多余的砂子，然后压上加热板，开始计时，保温6min，取出试样，试样要求整体致密，两端面平整平行，自然冷却后，30min内检测完毕。 6.1.3树脂砂（自硬砂）
将模具放入模具托，迅速将树脂自硬芯砂倒入模腔中，用小园棒将砂捣压紧实，用刮板刀口垂直
于模具，刮去模具上多余的砂子，固化30min，取出试样。试样要求整体致密，两端面平整平行， 30min内检测完毕。 6.1.4无机粘结剂砂制样
将制样机上、下加热板加热至232℃±5℃，然后移开上加热板，放入常温模具，迅速将无机粘结剂砂倒入模腔中，用小园棒将砂捣压紧实，用刮板刀口垂直于模具，刮去模具上多余的砂子，然后压上上加热板，开始计时，保温6min，取出试样，试样要求整体致密，两端面平整平行，放入干燥器中自然冷却后，30min内检测完毕。 6.2测试 6.2.1高温膨胀率 6.2.1.1将加热炉升温，到达需检测砂种的温度，并恒温20min。将试样放入膨胀装置基座中，随即将试样座放入炉膛中心，记录试样受热自由膨胀后变形曲线，读取最大变形值mm。 6.2.1.2试样的高温膨胀率ERT按式（2）计算：
△L×100% 20
ER
(1)
式中：
ERT-—-试样高温膨胀率，%; △L---试样自由膨胀后的最大变形量，mm 20-试样原始尺寸，mm。
6.2.2高温耐热时间
将加热炉升温，到达需检测砂种的温度，并恒温20min。将试样放入两导杆之间，施加2kg的定负荷，随即试样座进入炉膛中心，开始记录直到试样溃散时持续的时间，即为定负荷下的高温耐热时间s。 6.2.3高温抗压强度 6.2.3.1将加热炉升温，到达需检测砂种的温度，并恒温20min。将试样放入两导杆之间，随即将试样座放入炉膛中心，开始计时，1min后仪器测力机构对试样加载，记录测量过程中的最大负荷 6.2.3.2结果计算
试样的高温抗压强度CST按式（2）进行计算。
4
