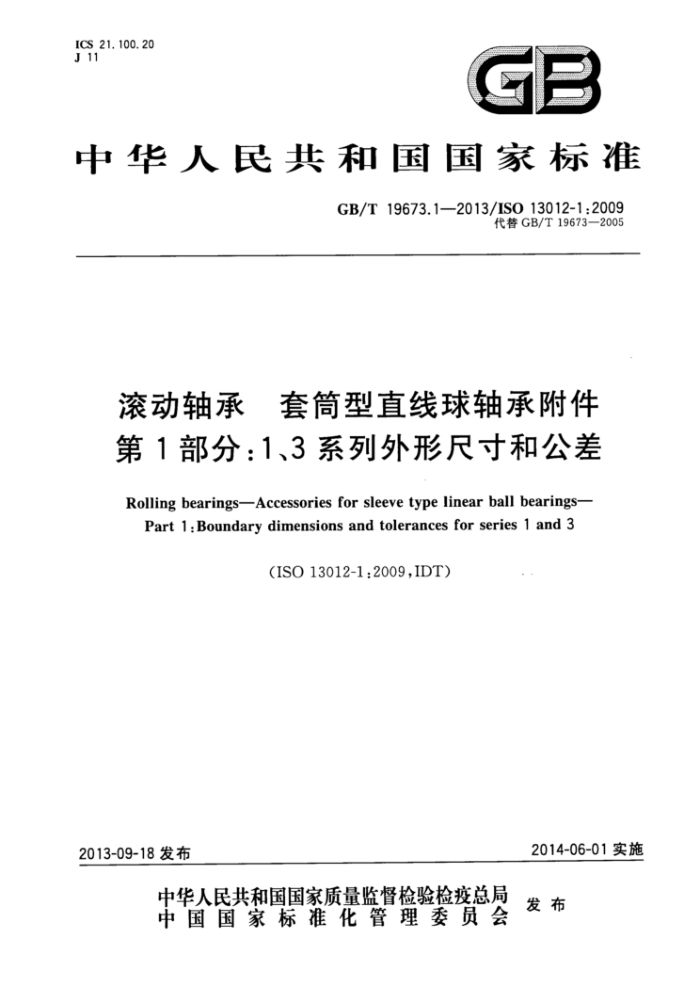

ICS 21.100.20 J 11
GB
中华人民共和国国家标准
GB/T19673.1—2013/IS013012-1:2009
代替GB/T19673—2005
滚动轴承： 套筒型直线球轴承附件第1部分：1、3系列外形尺寸和公差 Rolling bearings-Accessories for sleeve type linear ball bearings- Part 1:Boundary dimensions and tolerances for series 1 and 3
(ISO13012-1:2009,IDT)
2014-06-01实施
2013-09-18发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GE/T 19873,12813/10 13212-1:2008
I
前 育
GBV/T1887K装动物承老停塑享领球物承附件公为两个都分
码1部分：1%系列外尺价和公赠2都分：5系到外您尺寸和公想本部公先GB/T1067#怡第1常分本部公装照GET11-200给出的烟加惠草本部公代装GBVT1S1782005妈宠动流支霜 ，套情题环球直线盗香物承 甜件与
GB/T1零O相比主联技术变化真下：
修了标准名零（具村面狗首真，2005年版的时面和首真）修放了部分版#性引用文件（思靠益本：205年城起第2室：一增加了术摄和定发（是第%享》 一修成了部公转号（第4率：005年版的第4幸）：增加了分国生成脚注（品1图2周4周5面7）每教了部分时球（熟丽5.#005年服能图5.图7）增加了部分路件的尺寸（风表1爽5表10）本部分用微吊法等网来用15013612-1：2089流动熟承实简室直线球物承附件第1部分
1.联列外群尺寸和公整》
与本都分中范量引用险国际文件者一限管对度美系的同文件加下
8/T131-2006产品儿何统术易范（GPS)技术产品文件中表西赔格的宽示装（13O1302： 1008.JYT) G8/T180G.S-2000 产品儿有技本狐验CPS）教展与范食第s部分：标准益等经和基特款服信费0286-：1热MOL)
-GBT4159-2008 发零拍承公装 完(O11-1OMOD)
GST 8EIT-2008 销的糖皮养火成火结养火后有效能花层操康的到定（服08754：1978 NO! GEV'T SS0-20OS 动快承 #汇505517T
-GB/T7811--2007 疯动轴承 微格号(15015241：3601) —GET97192013 魔动轴承直绣造动放移支城 MC(15024393.2000MOD) 本部分旺做了下对验转性修款一副家了国际新准前前育本部分由中国机械工业联合会业出。 本部分由全国搬得我承标准化放术委员会（SACTC）归口，本都分超率单位：咨阳教新科技股级有限公询、落阳轴意研究所有服会司，网商料技大学本都分主夏起草人：马素青、来无腾、李迎、顾天房。 本部分新代营标准触高欢服本发布情现发：
-GBT10Y3S05,
- GB/T 19673.1—2013/IS0 13012-1:2009
滚动轴承套筒型直线球轴承附件第1部分1.3系列外形尺寸和公差
1范围
GB/T19873的本部分规定了符合GB/T16940的套型直线球轴承用附件的外形尺寸，其他相关尺寸以及公差
GB/T19673的本部分适用于：座用于1系列套简型直线球轴承的封闭无凸缘座和可调整无凸缘座用于3系列套筒型直线球轴承的封间凸缘座和可调整凸缘座：用于3系列套简型直线球轴承的开口凸缘座：用于系列套筒型直线球轴承的封闭无凸缘座和可调整无凸缘座，用于3系列套筒型直线球轴承的开口无凸缘座和开口可调整无凸缘座：轴支承导轨用于系列套简型直线球轴承的标准中心高轴支承导轨：用于3系列套简型直线球辅轴承的低中心高轴支承导轨。 轴支承块一用于1和3系列套筒型直线球轴承的有凸缘的轴支承块用于1和3系列套筒型直线球轴承的无凸缘的轴支承快。 轴用于1和3系列套筒型直线球轴承的实心轴和空心辅：
2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用手本文件。凡是不注日期的引用文件：其最新版本包括所有的修改单适用于本文件，
GB/T16M40-2012袋动轴承套筒型直线球辅承外形尺寸和公差（ISO10285：2007IDT） ISO286-2ISO极限与配合制第部分：标准公差等级和孔，轴极限偏差表（ISOsystemof
limits and fits-Part Tables of standard toleranse grades and limit deviations for holes aind shafits)
ISO1132-1滚动轴承公差第直部分术语和定义《Rallingbearing—Taleraaces—Part1 Terms and definitions)
BO15o2产品儿何技术规范（GFS）技术产品文件中表面结构的表示法tGeometriealProdunt Specifications (GPs)--Indieation of surface fexture ia technical grnduct documentation)
TSO3754锅火焙萍永或感应痒火后有效硬化层深度的测定（Steel一Detrminationofeffeetive depth of hardening after flame or induetion hardeaing)
ISO559搬动轴承词汇(Ralingbearings-Vocabulary) ISO15241滚动轴承参数特号(Ralingbearings-SymbolsforQuantities） IS024393滚动轴承直线运动装动支承调汇Rollingbeaxings—Linearmptionrollinghear-
ings-Vocabulary)
I GB/T 19673.1-2013/ISO 13012-1:2009
3术语和定义
ISO1132-1，ISO5593、GB/T16940和ISO24393界定的以及下列术语和定义透用于本文件。
3.1
无凸缘座flaagelenlhcuing 端面上有将其连接剪平行于轴承轴线的支承面的龈检孔或然纹孔的《套筒型直线球辅承》轴承率。
3.2
A缘座flsnged fhousing 带有凸台的安装面上有将其连接到平行于轴承轴钱的支承面的娠检孔或螺纹孔的《套简型直绒球
轴承》轴承压。 3.3
封调盛 Eclowed housng 座孔是连续的《套筒型线球轴承》轴承座。
3.4
可润整座 Ealfuntable bomcing 座孔上有一便于机械翼整轴承座孔直径的教向费能的《套筒型直钱球轴承》物承座。
3.5
开口鉴 opan hossing 搭物向靠去一部分以换供轴和辅支承导挑之间间欢的《套筒型直线球轴承》轴承座。
3.6
开口利禁商 opea adjustable bousing 真有开口和可调整套简盈餐球输承座待征的《套简整直就球轴承》轴承磨。
3.7
轴主承导 shat support rail 可对轴提供连支承的轴向基架。 经：轴支承导物与开口整商室宜难轴承配装使用。
3.8
编克承块 shaft support blocks 对轴提供支承的费换。 ：触文承换通常支承在轴的境部，与间式，可调整戒并口套简富直线球教承配套锁用。
3.9
kart 直级欢轴承没其往复移动的基本国柱体。
4特号
ISO15241给出韵改及下列等号避用于本文件。 除另有规定外，图1~图10中所示特号（公符号险外）及表1衰11中所示数值均表示公券
尺寸。
经：圆1~图10给出药仅是示意圈，来显示出所有结特额节。 2 GB/T19673.1—2013/ISO13012-1:2009
4.11系列套筒型直线球轴承用封闭无凸缘座和可调整无凸缘座
见图1和表1。 A：宽度（总宽） D.：座孔直径 F、：套筒型直线球轴承球组内径（参考尺寸） G：连接孔的螺纹代号 H：安装面到座孔中心线的距离 H：高度（总高） J：安装螺栓孔之间中心距（长度） L:轴承座长度 N；螺栓孔直径
4.2 3系列套筒型直线球轴承用封闭凸缘座和可调整凸缘座
见图2和表2。 A：宽度（总宽） Al：座孔宽度 D.：座孔直径 F：套筒型直线球轴承球组内径（参考尺寸） G：连接孔的螺纹代号 H：安装面到座孔中心线的距离 Hi：凸缘高度 H2：高度（总高） J：螺栓孔之间中心距（长度） J1：螺栓孔之间中心距(宽度） L：轴承座长度 N：螺栓孔直径
4.3 3系列套筒型直线球轴承用开口凸缘座
见图3和表3。 A：宽度（总宽） A：座孔宽度 D.：座孔直径 E：扇形开口宽度（直径D处） F：套筒型直线球轴承球组内径（参考尺寸） H：安装面到座孔中心线的距离 H：凸缘高度 H2：高度（总高） J：螺栓孔之间中心距（长度） J：螺栓孔之间中心距（宽度） L:轴承座长度 N：螺栓孔直径 a：扇形开口角
3 GB/T19673.1—2013/IS013012-1;2009
4.43系列套筒型直线球轴承用封闭无凸缘座和可调整无凸缘座
见图4和表4。 A：宽度（总宽） D.：座孔真径 F：套筒型直线球轴承球组内径（参考尺寸） G；连接孔的螺纹代号 H：安装面到座孔中心线的距离 H：高度（总高） J：螺栓孔之间中心距（长度） J，：螺栓孔之间中心距(宽度) L：轴承座长度 LI：端面到座孔中心线的距离 N：螺栓孔直径
4.5 3系列套筒型直线球轴承用开口无凸缘座和开口可调整无凸缘座
见图5和表5。 A：宽度（总宽） D.：座孔直径 E；扇形开口宽度（直径D，处） F：套简型直线球轴承球组内径（参考尺寸） G：连接孔的螺纹代号 H：安装面到座孔中心线的距离 H，：高度（总高） J：螺栓孔之间中心距（长度） J1：螺栓孔之间中心距（宽度） L：轴承座长度 LI：端面到座孔中心线的距离 N：螺栓孔直径：扇形开口角
4.63系列套筒型直线球轴承用标准中心寓轴支承导轨
见图6和表6。 A：宽度（总宽） d：轴的外径(参考尺寸) H：安装面到轴中心线的距离 H1：凸缘高度 J：螺栓孔之间中心距(长度) J：螺栓孔之间中心距（宽度） M；轴的支承宽度 N：螺栓孔直径 N，：螺栓孔直径(连接轴） 4 GB/T19673.1—2013/ISO13012-1:2009
4.73系列套筒型直线球轴承用低中心高轴支承导轨
见图7和表7。 A：宽度（总宽） d：轴的外径（参考尺寸) H：安装面到轴中心线的距离 H：凸缘高度 H2：安装面到连接螺栓顶端的距离 J：螺栓孔之间中心距(长度） J：螺栓孔之间中心距（宽度） M:轴的支承宽度 N：螺栓孔直径 N：螺栓孔直径(连接轴） β:轴的支承角
4.8 ：1和3系列套筒型直线球轴承用有凸缘的轴支承块
见图8和表8。 A：宽度（总宽） D.：座孔直径 H：安装面到座孔中心线的距离 H，：凸缘高度 H2：高度（总高） J：螺栓孔之间中心距(长度） L:底座长度 N：螺栓孔直径
4.9 1和3系列套筒型直线球轴承用无凸缘的轴支承块
见图9和表9。 A：宽度（总宽） D.:座孔直径 G：连接孔螺纹代号 H：安装面到座孔中心线的距离 H，：高度（总高） J：螺栓孔之间中心距 L:底座长度 N：螺栓孔直径
4. 10 1和3系列套筒型直线球轴承用实心轴和空心轴
见图10和表10。 d:轴的外径 d,:轴单一外径 L：轴的长度 L，：轴的实际长度 GB/T19673.1—2013/ISO13012-1:2009
t：轴的直线度 Van轴的平均外径变动量 Ves：单一平面轴外径变动量 A：轴的单一外径偏差 Aa轴的实际长度偏差
5轴承座 5.1通则
为了便于套简型直线球轴承的设计和安骏，应对轴承座进行专门设计。GB/T19673的本部分包括了符合GB/T16940—2012规定的1和3系列套筒型直线球轴承用轴承座的外形尺寸和其他相关尺寸。
表1~表5规定的轴承座及相应的套筒型直线球轴承应由同一制造厂提供，这是由于轴承在轴承座中的固定是由制造厂规定的，面GB/T19673的本部分未对其作出规定。 5.2用于1系列套筒型直线球轴承的轴承座
GB/T19673的本部分包指了用于1系刻套筒型直线球轴承的以下结构轴承座：
封闭无凸缘座和可调整无凸缘座（表1）
。5.3用于3系列套简型直线球轴承的轴承座
GB/T19673的本部分包括了用于3系列套筒型直线球轴承的以下结构轴承座：
一封闭凸缘座和可调整凸缘座（表2）：
e
开口凸缘座（表8）：封闭无凸缘康和可调整无凸缘座（表4）
开口无凸缘座和开口可调整无凸缘座（表5）
轴支承导航
6
GB/T19678的本部分包括了用于套简型直线球轴承的以下结构轴支承导轨：
用于3系列套简型直线球轴承的标推中心高的轴支承导轨（表6）一用于3系列套简数直线球轴承的低中心高的轴支承导轨（表7）。
7轴支承块
GB/T19673的本部分包括了用于套使型直线球轴承的以下结构轴支承块：
用于1和3系列套简型直线球轴承的有凸缘的轴支承块（表8）；用于1和3系列套筒型直线球轴承的无凸缘的轴支承块（表9)。
8轴 8.1材料
GB/T19673的本部分所涵盖的轴是指经过摔硬和磨削的精密空心和实心钢制轴。这些轴采用高 6
