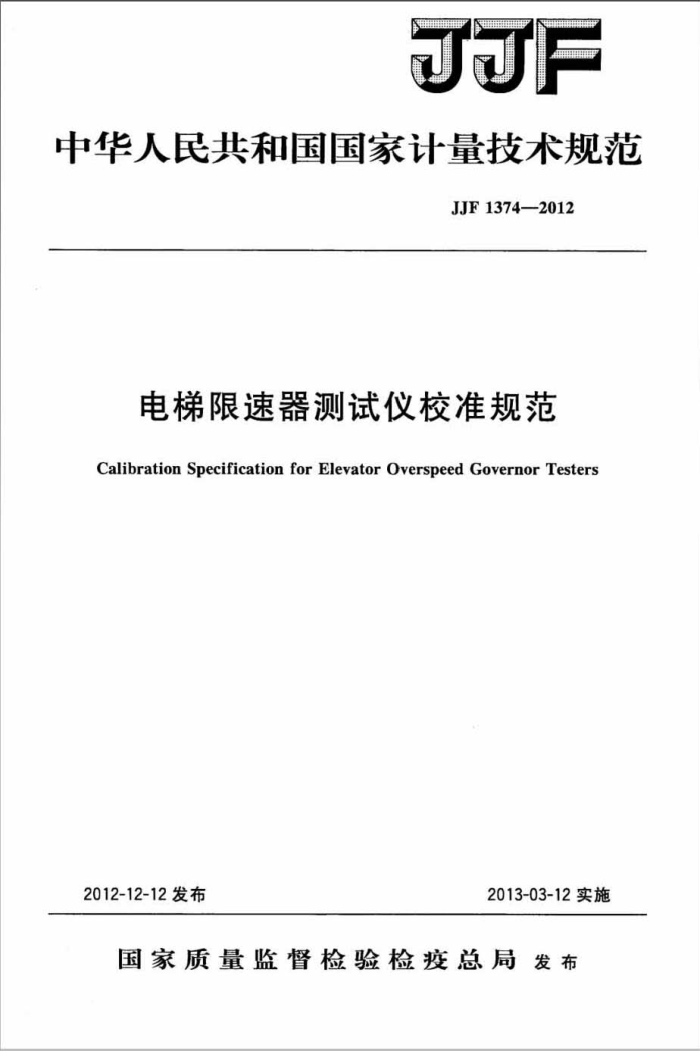

JJF
中华人民共和国国家计量技术规范
JJF1374—2012
电梯限速器测试仪校准规范
Calibration Specification for Elevator Overspeed Governor Testers
2012-12-12发布
2013-03-12实施
国家质量监督检验检疫总局发布 JJF1374—2012
电梯限速器测试仪校准规范
JJF1374—2012
Calibration Specification for Elevator Overspeed Governor Testers
归口单位：全国振动冲击转速计量技术委员会主要起草单位：北京市计量检测科学研究院参加起草单位：北京蓝天昊友科技有限公司
江西省计量测试研究院
本规范委托全国振动冲击转速计量技术委员会负责解释 JJF1374—2012
本规范主要起草人：
于宝良 （北京市计量检测科学研究院）李刚 （北京市计量检测科学研究院）
参加起草人：
何进（北京蓝天昊友科技有限公司）郭炳义（北京市计量检测科学研究院）杨琪琪（江西省计量测试研究院） JJF1374—2012
目 录
引言 1 范围.. 2 引用文件 3术语 3.1限速器 3.2额定速度 3.3 安全钳 3.4 上行超速保护装置 3.5进给加速度 A 概述 5 计量特性 5.1速度.. 5.2进给加速度 6校准条件 6.1环境条件 6.2测量标准及其他设备 7校准项目和校准方法 7.1速度示值误差校准· 7.2进给加速度的记录， 8校准结果表达 8.1校准数据处理 8.23 校准结果的不确定度评定 8.3校准证书 9复校时间间隔附录A速度示值误差测量结果不确定度评定示例附录B 校准记录内容附录C 校准证书内容
(Ⅲ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (5) (5) (5) (5) (5) (5) (6) (8) (10)
.. JJF1374—2012
引言
本规范以JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、JJF1059《测量不确定度评定与表示》和JJF1094《测量仪器特性评定》为基础性系列规范进行制定。
本规范主要参考GB/T7024《电梯、自动扶梯、自动人行道术语》、GB/T7588 《电梯制造与安装安全规范》、GB/T10058《电梯技术条件》和GB/T10059《电梯试验方法》等编制而成。
本规范为首次制定。
ⅡI JJF1374—2012
电梯限速器测试仪校准规范
1范围
本规范适用于电梯限速器测试仪的校准。
2引用文件
本规范引用了下列文件： JJF1001通用计量术语及定义 GB/T7024一2008电梯、自动扶梯、自动人行道术语 GB/T7588-2003电梯制造与安装安全规范 GB/T10058—2009电梯技术条件 GB/T10059—2009电梯试验方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语
JJF1001一2011《通用计量术语及定义》和GB/T7024—2008《电梯、自动扶梯、 自动人行道术语》中的有关定义适用于本规范。下面引用了一些最相关的术语和定义并列出一些适用于本规范的其他术语和定义。 3.1限速器overspeedgovernor[GB/T7024—2008，4.68]
当电梯的运行速度超过额定速度一定值时，其动作能切断安全回路或进一步导致安
全钳或上行超速保护装置起作用，使电梯减速直到停止的自动安全装置。 3.2额定速度ratedspeed[GB/T7024—2008，3.1.2]
电梯设计所规定的轿厢运行速度。 注：电梯行业在检测电梯限速器时，设定的电梯服速器测试仪初始速度值即等于所检电梯的额
定速度值。 3.3安全钳safetygear[GB/T7024—2008，4.70]
限速器动作时，使轿厢或对重停止运行保持静止状态，并能夹紧在导轨上的一种机械安全装置。 3.4上行超速保护装置upstreamoverspeedprotectiondevice
当轿厢上行速度大于额定速度的115%时，至少能使轿厢减速慢行的装置。
3.5进给加速度feedacceleration
电梯限速器测试仪驱动电梯限速器轮盘从初始速度到电触点开关动作速度过程中的瞬时加速度值。
注：“进给加速度”在电梯行业中通常称为“何服加速度”。
1 JJF1374—2012
4概述
电梯限速器是电梯运行安全保护的重要部件之一，电梯限速器测试仪是用于检测电梯限速器动作速度的测量仪器。该仪器广泛用于电梯制造、修理、特种设备检测等行业。
电梯限速器测试仪是能够驱动电梯限速器轮盘旋转、实时测量限速器轮盘瞬时速度、且能够自动捕提限速器的电触点开关动作速度并打印或存储该动作速度值的测量仪器。
电梯限速器测试仪主要由主机、驱动电机、转速传感器三部分组成（见图1）。 在检测电梯限速器时，驱动电机通过摩擦传动驱动限速器轮盘转动，主机按设定的
程序控制驱动电机加速，在限速器轮盘上安装的转速传感器将转速信号输人主机，主机显示实时瞬时速度值。当驱动电机驱动限速器轮盘加速至电触点动作速度时，主机存储或打印动作速度值，从而判断限速器的动作速度值是否在允许的合格范围内。
驱动电机
电梯限速器
转速传感器
电触点信号
主机
电梯限速器测试仪
图1 电梯限速器测试仪结构及工作原理示意图
5计量特性 5.1速度
示值误差：±1.0% 5.2进给加速度
不大于0.02m/s2 注：以上所有指标不是用于合格性判别，仅提供参考。
6校准条件 6.1环境条件 6.1.1温度：（20±10)℃。 6.1.2相对湿度：不大于85%。 2 JJF1374—2012
6.1.3供电电压：（220士22）V。 6.1.4环境空气中不应含有腐蚀性和易燃性气体。 6.2测量标准及其他设备 6.2.1校准用测量标准
电梯限速器测试仪校准装置。 6.2.2测量标准的技术要求 6.2.2.1速度
分辨力：0.001m/s；最大允许误差：士0.3%。
6.2.2.2加速度
分辨力：0.001m/s2。 6.2.2.3时基频率
准确度：1.0×10-4 4小时稳定度：1.0×10-4。
6.2.2.4轮盘周长
应为314mm的整数倍，推荐628mm。 7 校准项目和校准方法 7.1速度示值误差校准 7.1.1 速度示值误差校准点及初始速度的选择 7.1.1.1对于初始速度不超过3.0m/s的常规电梯限速器测试仪校准，初始速度及速度校准点按表1的规定选取。
表1初始速度及速度校准点
初始速度u
速度校准点
序号
m/s 1.000 1.500 2.000 2.500 3.000 3.500
m/s 0.630 1.000 1.500 2.000 2.500 3.000
1 2 3 4 5 6
7.1.1.2对于初始速度超过3.0m/s的电梯限速器测试仪校准，除按表1的规定选取初始速度及速度较准点外，可按用户的要求增加速度校准点。速度校准点应满足式（1）的要求。
1. 15u,<<1. 25,+ 0. 25
(1) 3
Ur JJF
