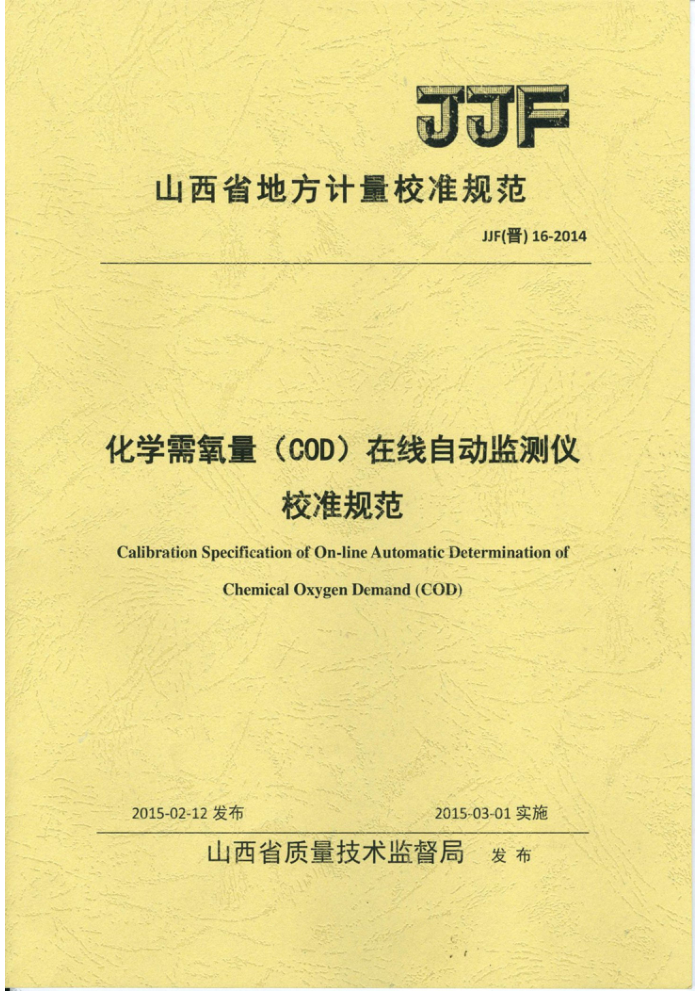

JJF
山西省地方计量校准规范
JF（晋）16-2014
化学需氧量（COD）在线自动监测仪
校准规范
Calibration Specification of On-line Automatic Determination of
ChemicalOxygenDemand (COD)
2015-03-01实施
2015-02-12发布
山西省质量技术监督局 发布 JJF（晋）16-2014
化学需氧量（COD）在线自动监测仪校准规范
CalibrationSpecification
of On-line Automatic Determination ofChemicalOxygenDemand(COD)
JJF(晋）16-2014
本规范经山西省质量技术监督局于2015年02月12日批准，并白
2015年03月01日起施行。
归口单位：山西省质量技术监督局
起草单位：山西省计量科学研究院
本规范技术条文由起草单位负责解释
II JJF（晋）16-2014
本规范主要起草人：
李俊 山西省计量科学研究院宋福胜 山西省计量科学研究院韩建书 山西省计量科学研究院畅秋菊 山西省计量科学研究院
本规范参加起草人：
武永强 山西省计量科学研究院李刚 山西省计量科学研究院王雨婷 山西省计量科学研究院 JJF（晋）16-2014
目录
1、范围 2、引用文件 3、术语 4、概述 5、计量性能要求 6、通用技术要求 6.1 外观 6.2 安全要求 7、校准条件的控制 7.1 校准条件 7.2 校准项目 7.3 校准方法 8、 校准结果的处理 9、 复校周期附录A COD标准溶液配制方法及有证标准物质的溯源附录B 校准记录格式附录C 校准证书和校准结果通知书内页格式
(1) (1) (1) (1) (2) (3) (3) (3) (3) (3) (4) (5) (6) (6) (7) (8) (9) JJF(晋)16-2014
引言
本规范是对JJG1012-2006《化学需氧量（COD）在线自动监测
仪》的补充，也适用于UV法、TOC法化学需氧量（COD）在线自动监测仪的在线校准。
II JJF（晋）16-2014
化学需氧量（COD）在线自动监测仪校准规范
1、范围
本规范适用于JJG1012-2006《化学需氧量（COD）在线自动监测
仪》检定规程测量范围以外及UV法、TOC法的化学需氧量（COD）在
线自动监测仪（以下称在线监测仪）的校准。 2、引用文件
JJF1001-2011《通用计量术语及定义》 JJF1059-2012《测量不确定度评定与表示》 JJG1012-2006《化学需氧量（COD）在线自动监测仪》 3、术语
化学需氧量：是指利用化学氧化剂（如重铬酸钾）将水中的还原
性物质（如有机物）氧化分解所消耗的氧量。其英文描述为：chemical
oxygendemand，缩写“CoD”，也称为“化学耗氧量”，它反映了水体受到还原性物质污染的程度。是一种常用的评价水体污染程度的综合性指标。 4、概述
化学需氧量（COD）在线自动监测仪主要用于各环境监测、污水处理
等相关单位对污水的化学耗氧量的检测分析。能自动完成从水样采集、 结果分析、测定值显示及数据存储全过程。常见的分析方法有重铬酸钾法、紫外分析法、燃烧法。 JJF（晋）16-2014
在线监测仪UV法工作原理是基于污水中的COD对紫外线的吸收原
理。紫外光通过流通池被吸收，从而检测和分析水体中的有机物质。根据比尔-朗伯（BeerLambert）定律，以不饱和有机分子在波长254nm处的吸收，分析水体中不饱和有机分子的含量，即COD值。
在线监测仪重铬酸钾法工作原理是将水样、重铬酸钾、硫酸银（催
化剂使直链脂肪族化合物氧化更充分）和浓硫酸的混合液在消解池中被加热到175℃，在此期间铬离子作为氧化剂从Cr*价被还原成Cr3*价而改变颜色，颜色的改变度与样品中有机化合物的含量成对应关系，仪器通过比色换算直接将样品的COD显示出来，
在线监测仪TOC测量工作原理是采用高温燃烧法测量TOC值。样品
注入两个反应器中，在高温下样品中的所有无机碳和有机碳都被转化成
二氧化碳，并通过载气排出。经冷却、除湿干燥后，到达非分散红外检
测器（NDIR），检测出二氧化碳的含量。检测信号为波峰形式，此波峰面
积与样品中的总碳（TC)浓度成正比，利用校准曲线就可计算出样品中的
总碳浓度。仪器通过相应的换算系数直接将COD显示出来。
5、计量性能要求
表1.化学需氧量（COD）在线自动监测仪计量性能要求
项目零点漂移稳定性示值误差
性能要求
4h内不大于±5mg/L
24h内不大于±10% 示值误差不大于10% JJF（晋）16-2014
6、通用技术要求
6.1外观
6.1.1在线监测仪（以下简称仪器）应有下列标识：仪器名称、型
号、出厂编号、制造日期、制造厂名、工作电压及频率、制造许可证标
识（国产仪器）及编号等。并附有使用说明书。仪器不应有妨碍正常工作的机械损伤；各调节器转动灵活，定位准确；各固件应无松动；通电后，数字显示完整清晰。
6.1.2新制造仪器的所有电镀表面不应有脱皮现象，喷漆表面色泽应均匀，不得有明显的擦伤、露底、裂纹、起泡及锈蚀现象，外露部件接合处应整齐，无粗糙不平现象。使用中仪器不应有影响其正常工作的损伤。 6.2安全要求
6.2.1绝缘电阻仪器的绝缘电阻不小于20M2
7、校准条件的控制
计量器具的控制包括每次校准。
7.1校准条件
7.1.1校准用设备
7.1.1.1零点校准液：纯水。
7.1.1.2采用葡萄糖溶液标准物质，其不确定度应不大于3%（k-2）
COD溶液标准物质，其不确定度应不大于3%（k-2）。
7.1.1.3绝缘电阻表：500V，10级。
