ICS93.040 CCS P 28
0865

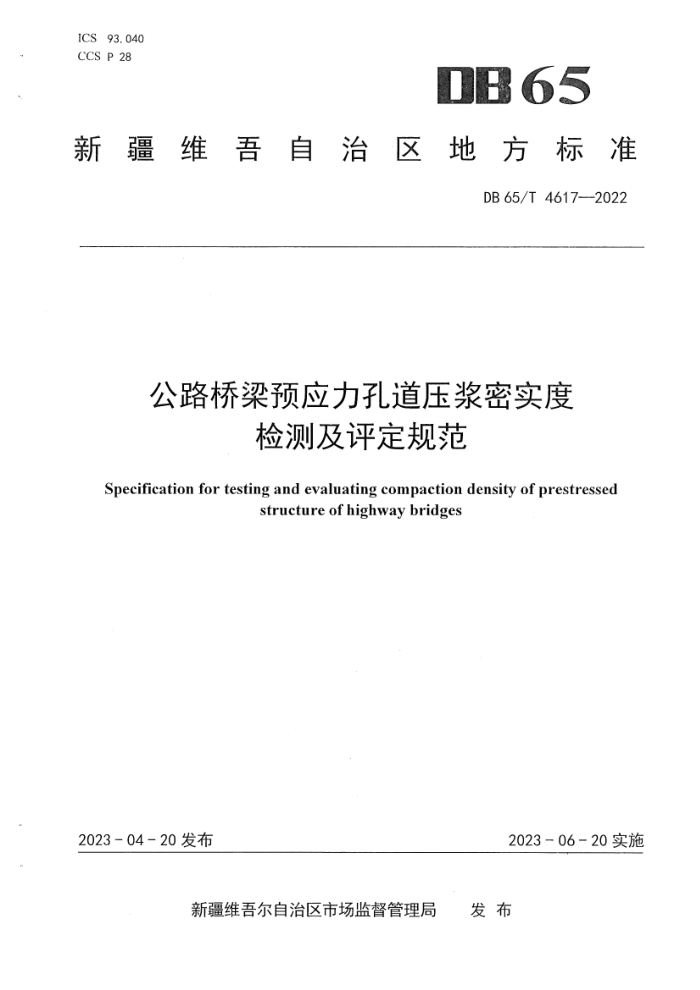

新疆维吾自治区地方标准
DB65/T4617--2022
公路桥梁预应力孔道压浆密实度
检测及评定规范
Specificationfortestingand evaluatingcompaction densityofprestressed
structure of highway bridges
2023-04-20发布
2023-06-20实施
发布
新疆维吾尔自治区市场监督管理局 DB 65/T 4617—2022
目 次
前言
II
范围 2规范性引用文件 3术语和定义 4.基本规定， 4.1一般规定 4.2检测工作程序 5检测方法 5.1 类型及其适用条件 5.2 检测设备要求 5.3定性检测方法 5.4定位检测方法. 6质量评定 6, 1 一般规定 6.2定性检测评价 6.3 定位检测评价 6.4 压浆质量综合评价 6.5 检测验证 7检测报告 7. 1 结果要求 7. 2 检测报告附录A（规范性） 定性基准波速、定性注浆饱满基准频率标定方法附录B（资料性） 压浆密实度质量定性法检测记录表附录C（规范性） 定位基准波速标定方法. 附录D（资料性） 压浆密实度质量定位法检测记录表附录E（资料性） 压浆密实度质量内窥镜法检测记录表
/
2
2
2
Y
6
8
8
8 9
.10
12 : DB65/T4617—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由新疆维吾尔自治区交通运输综合行政执法局提出。 本文件由新疆维吾尔自治区交通运输厅归口管理并组织实施。 本文件主要起草单位：新疆维吾尔自治区交通运输综合行政执法局、苏交科集团检测认证有限公司、
新疆维吾尔自治区标准化研究院、新疆路桥建设集团有限公司、中国交通建设股份有限公司。
本文件主要起草人：望远福、范杰林、哈丽旦·艾比布拉、冯玉堂、孙宪魁、张毅、程玉林、洪亮、 李道红、李亚隆、黄登侠、杨志刚、赵喜忠、朱纪刚、赵东歌、黄国勇、王永峰、韩启星、赵顺吾、马晓忠、姚鑫、周程、杨帆、王莹莹、姜波、郭强、张源、余赵刚、陈久灿、关丽娜。
本文件实施应用中的疑问，请咨询新疆维吾尔自治区交通运输综合行政执法局。 对本文件的修改意见，请反馈至新疆维吾尔自治区交通运输厅（乌鲁木齐市沙依巴克区黄河路301
号）、新疆维吾尔自治区交通运输综合行政执法局（乌鲁木齐市沙依巴克区扬子江路224号）、新疆维吾尔自治区市场监督管理局（乌鲁木齐市新华南路167号）。
新疆维吾尔自治区交通运输厅联系电话：0991-5280917；传真：0991-5852000；邮编：830000 新疆维吾尔自治区交通运输综合行政执法局联系电话：0991-5281580；传真：0991-5281647；邮
编：830002
新疆维吾尔自治区市场监督管理局联系电话：0991-2818750；传真：0991-2311250；邮编：830004
II DB65/T4617—2022
公路桥梁预应力孔道压浆密实度
检测及评定规范
范围
1
本文件规定了公路桥梁预应力孔道压浆密实度检测的术语和定义、基本规定、检测方法、质量评定及检测报告的要求。
本文件适用于各级公路桥梁预应力混凝土孔道压浆密实度施工质量检测及评定。其他公路可参照执
行。
2夫 规范性引用文件
本文件没有规范性引用文件。
3术语和定义
下列术语和定义适用于本文件。
3. 1
冲击弹性波impactelasticitywave 通过人工锤击、电磁激振等物理方式激发的弹性波。
3. 2
定性检测法qualitativetestingmethod 在外露的预应力钢束两端分别进行激振并接收振动信号，通过分析信号传播过程中波速及频率参数
的变化，定性判定预应力孔道压浆密实度的方法。 3. 3
定位检测法defecttestingmethod 沿预应力孔道方向，以扫描形式对孔道逐点进行激振接收振动信号，通过分析信号传播过程中各点
位孔道及构件反射信号的传播时间变化，识别预应力孔道压浆缺陷（部位）的方法。 3. 4
内窥镜法endoscopicmethod 借助内窥镜仪器对预应力孔道压浆缺陷进行确认的方法。
3. 5
压浆密实度theductgroutingcompactness 有效压浆料所占孔道体积的比例。
3. 6
压浆密实度指数 grouting compactness index 依据单一定性方法计算出的压浆密实数值，以测点的压浆状态进行插值计算的结果，不具有物理量
含义。 3.7
综合压浆指数 comprehensivegrouting index
