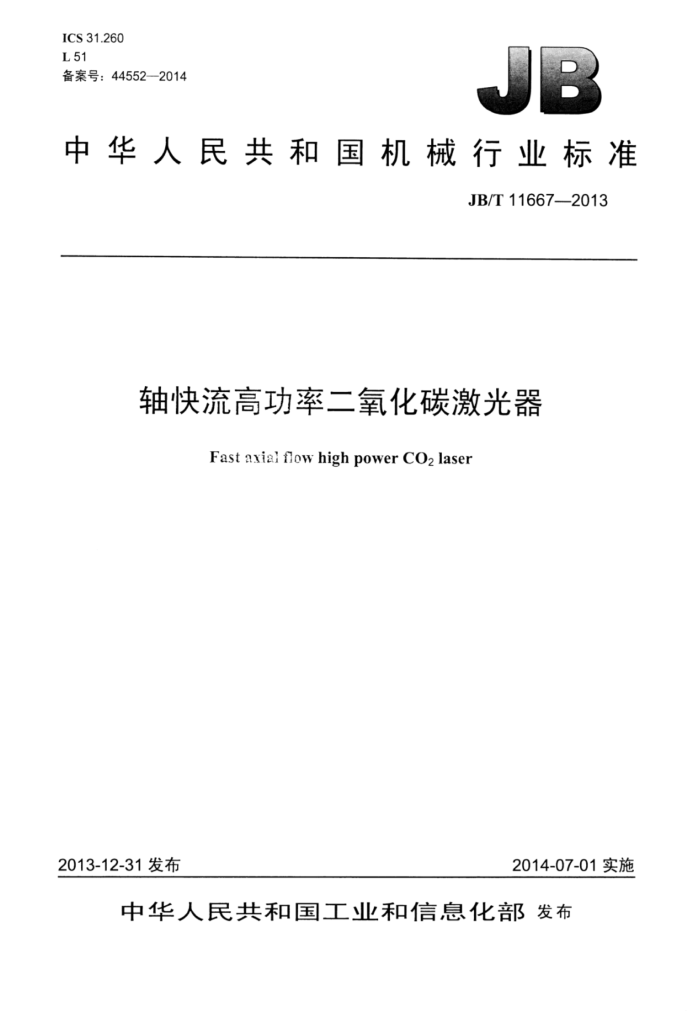

ICS31.260 L 51 备案号：44552—2014
中华人民共和国机械行业标准
JB/T11667--2013
轴快流高功率二氧化碳激光器
Fast axiaiflowhighpower CO2laser
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
轴快流高功率二氧化碳激光器
JB/T11667—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?1.25印张·40千字
2014年12月第1版第1次印刷
定价：21.00元
*
书号：15111：11733 网址：http：//www.cmpbook.com 编辑部电话： (010) 88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11667-2013
目 次
前言
I
范围 2 规范性引用文件 3术语和定义. 4型号和命名， 5 技术性能... 6 试验方法.. 1 检验规则. 8标志、包装、运输和贮存附录A（规范性附录）强脉冲峰值功率测试方法附录B（规范性附录）可靠性测定试验方法附录C（规范性附录）详细规范.. 表1激光器工作、运输及贮存气候条件，表2激光器性能参数表3联锁保护表4检验项目内容与分
1
14 15 JB/T11667—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国光辐射安全和激光设备标准化技术委员会（SAC/TC284）归口。 本标准起草单位：南京东方激光有限公司。 本标准主要起草人：刘建华、杨和逸。 本标准为首次发布。
II JB/T11667--2013
轴快流高功率二氧化碳激光器
1范围
本标准规定了轴快流高功率二氧化碳激光器（以下简称激光器或产品）的技术性能和试验、检验以及标志、包装、运输和存等方法。
本标准适用于电激励、气体轴向快速流动且气流方向与光束输出方向同轴、气体冷却方式以对流冷却为主的、激光输出功率为500W～12000W的二氧化碳激光器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191-2008包装储运图示标志 GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2-2C08电T电子产品环境试验第2部分：试验方法试验B：高温 GB2894—200S 安全标志及其使用导则 GB4208-2008 务壳防护等级（IP代码） GB5226.1—2008 机械电气安全机械电气设备第1部分：通用技术条件 GB/T6388-19S6 运输包装收发货标志 GB7247.1-2012 激光产品的安全第1部分：设备分类、要求 GB/T10320—-2011 激光设备和设施的电气安全 GB/T15301—1994 气体激光器总规范 JB/T9490-2013 二氧化碳激光器主要参数测试方法 SJ20762--1999 9气体激光器参数测试方法
3术语和定义
GB/T15301—1994、JB/T9490—-2013界定的以及下列术语和定义适用于本文件。
3.1
强脉冲峰值功率 peakpowerof enhanced pulsed P 激光器工作在强脉冲方式下，所产生的脉冲峰值功率。 强脉冲峰值功率表示为［见公式（1］：
PP= -(PT-PB)
(1)
D
式中： P一一强脉冲峰值功率，单位为瓦（W）： D—脉冲占空比： PT 一强脉冲工作方式下激光器输出功率，单位为瓦（W）： PB—一强脉冲工作方式下激光器初始输出功率，单位为瓦（W）。
1 JB/T11667—2013
4型号和命名
4.1概述
激光器型号和命名由六部分组成，第一部分与第二部分和第五部分与第六部分问分别用“号连接，其他各部分间不能有空格。 4.2各部分含义和表示方法 4.2.1第一部分
表示生产产品的企业，用2个～3个生产企业汉语拼音名称或英文名称单词的大写首字母表示。 4.2.2第二部分
表示激光器的类型，用2个激光器名称汉语拼音单词大写首字母表示，如：
HJ：横流激光器； ZJ：轴快流激光器等。
4.2.3第三部分
表示激光器连续波输出标称功率，用激光器连续波输出标称功率［单位为瓦（W）或干瓦（KW）」
数字表示，根据实际情况，选择其中一种方式表示，如某激光器连续波输出标称功率为2000W可以表示为：
以瓦（W）为单位：2000：一以千瓦（kW）为单位：2.0或2。
4.2.4第四部分
表示激光器的激励方式，用2个激光器激励源名称英文名称单词大写首字母表示，如：
DC：直流激励源： -SM：开关电源激励源：
RF：射频激励源等。
4.2.5第五部分
表示激光器的风机类型，用1个激光器风机英文名称单词大写首字母表示，如：
R：罗茨风机； -T：涡轮风机等。
4.2.6第六部分
表示激光器产品序别，用A、B、C、等大写拉丁语字母表示，如：
A：首次设计： —B：第一次改进；
-C：第二次改进等。
4.3示例
某企业生产的涡轮风机驱动、直流激励源、连续波标称输出功率为2000W的轴快流二氧化碳激光器、第二次改进后的产品命名为：
X X X-ZJ2.0DCT-C
2 JB/T11667-2013
5技术性能
5.1 环境适应性
5.1.1激光器的工作、运输及存气候条件
激光器的工作、运输及则存气候条件见表1。
表1 激光器工作、运输及贮存气候条件
运输及贮存气候环境
项 目环境温度相对湿度大气压力
工作气候环境 10℃~40℃
-5°℃~55'℃ ≤95%（40℃）
≤75%（无冷凝水）
86 kPa~106 kPa
5.1.2 工作技术条件
激光器工作技术条件包括冷却水系统、工作气体、辅助气体等，均应在产品说明书中规定。 5.1.3 电源适应能力
激光器应能在下列交流输入电源下正常运行：
电压范围：380V×（110%）；一频率范围：50Hz土1Hz； -电网制式：三相五线制：电源容量：应在产品说明书中规定。
5.2 使用性能
5.2.1 性能参数
激光器参数性能应按第6章相应测试方法符合表2的要求。
表2激光器性能参数
参 数
数 值
7004 000
输出功率PoutW 输出功率稳定度si（≤） olo 强脉冲峰值功率P（≥） W 脉冲宽度（≥） HS 脉冲频率Hz 电光转换效率（≥） % 横模模式TEMmm 光束半径 mm 发散角e（≤） mrad（全角）光束指向稳定度B（≤） mrad 波长μm
500≤Pu≤700
±2 2 Poul 250 0~2500 20 m+n≤1
8±1
9±1
10±1
11 ±1
3 ±0.15 10.6
注：在测试报告中可标注， 获得强脉冲峰值功率时的强脉冲宽度和脉冲频率。
3 JB/T11667—2013
5.2.2互换和维修性能
同一类型激光器的主要零部件应具有互换性，激光器的有关零部件应能更换或维修。经更换和（或）修复后，检验其性能应符合附录C中的规定。
a）激光器工作物质应是标准件、通用件，以便能更换。其品种规格和技术参数应符合附录C规定
的要求可在产品说明书中规定。 b）激光器制造用外购零部件应是标准件、通用件，以便能更换。主要零部件品种规格和技术参数
应符合附录C规定的要求可在产品说明书中规定。 c）激光器制造用自产零部件应系列化、标准化，以便能更换或维修。主要自产零部件品种规格和
技术参数应符合附录C规定的要求可在产品说明书中规定。
5.2.3可靠性
在遵守附录C规定的保养条件下，激光器定型生产后平均无故障工作时问（MTBF）应不少于1000h。 具体数值应符合附录C规定的要求在产品说明书中规定。 5.3力学性能
激光器机械组装和力学性能符合下列规定的要求： a》激光器整体结构应牢固，金属件的焊接不应有虚焊和焊穿现象。 b）激光器紧固件与紧固件部分支承面应紧密接触，不应有松动和错位。密封于固定部件问隙的密
封胶和密封圈应完好无损。 c）激光器的玻璃与玻璃、玻璃与非易碎物质封接处应牢固，不应有炸裂现象。 d）激光器真空密封系统所有密封面应牢固、可靠，其真空密封性应符合附录C中规定的要求。 e）激光器电缆应包扎牢固、有序，电缆接头应牢固、可靠，不应有松动。 f）激光器的冷却系统里的冷却液，在规定的冷却系统入口处的压强和温度下，应密封不漏。 g）激光器的气体循环系统里的工作气体，在规定的工作气体压强下，应密封不漏。 h）激光器内应清洁无尘，机箱门盖应密封，防尘防水等级应符合GB4208一2008的要求为IP51。 i）激光器电气和电子设备及系统应符合GB5226.1—2008中规定的要求。
5.4安全与防护 5.4.1分类
本激光器为4类激光产品。 5.4.2激光器的辐射安全与防护
激光器的辐射安全与防护应符合GB7247.1的规定。 5.4.3激光器的电气安全与防护
激光器的电气安全与防护应符合GB10320的规定。 5.4.4联锁保护
激光器除了具有GB7247.1和GB/T10320规定的联锁保护功能外，还应符合本标准表3联锁保护功能。 5.5噪声
激光器运行时，在距产品外表面直线距离1000mm范围内，噪声不应大于75dB（A）。
