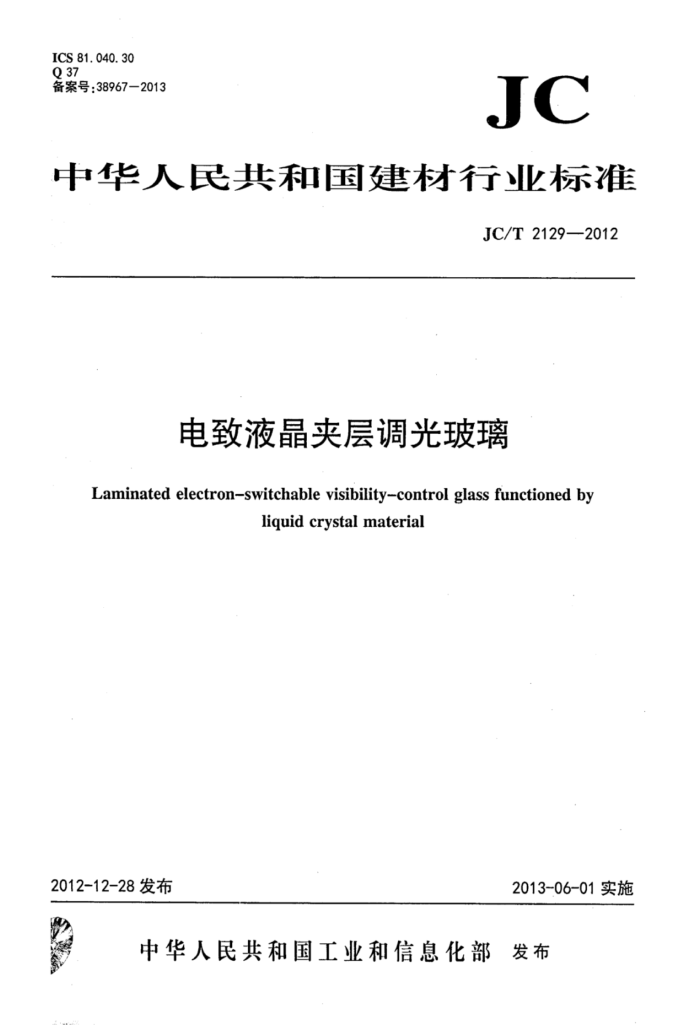

ICS 81. 040. 30 Q 37 备案号：38967-2013
JC
中华人民共和国建材行业标准
JC/T 2129—2012
电致液晶夹层调光玻璃
Laminated electron-switchable visibility-control glass functioned by
liquid crystal material
2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部 发布
A JC/T2129—2012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业玻璃和特种玻璃标准化技术委员会(SAC/TC447)归口。 本标准负责起草单位：中国建筑材料检验认证中心、北京众智同辉科技有限公司。 本标准参加起草单位：深圳市安恒智能玻璃门窗有限公司、北京中大蓝天玻璃有限公司、南京新富
瑞玻璃实业有限公司。
本标准主要起草人：苗向阳、韩松、赵勤、王大勇、梁中奎、饶振安、王睿、韩晓亮、陈璐、宋芳苹、杜大艳、吴辉廷、王。
本标准为首次发布。 JC/T2129—2012
电致液晶夹层调光玻璃
1范围
本标准规定了电致液晶夹层调光玻璃的术语和定义、材料、要求、试验方法、检验规则以及标志、 包装、运输、贮存和安装。
本标准适用于采用塑胶型调光膜及干法夹层工艺生产的调光玻璃。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2410透明塑料透光率和雾度的测定 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划
(ISO2859-1:1999，IDT)
GB/T5137.2汽车安全玻璃试验方法第2部分：光学性能试验 GB/T5137.3汽车安全玻璃试验方法第3部分；耐辐照高温潮湿燃烧和耐模拟气候试验 GB/T8170数值修约规则与极限数值的表示和判定 GB/T9056 金属直尺 GB11614平板玻璃 GB15763.3—2009建筑用安全玻璃第3部分：夹层玻璃
3术语和定义
下列术语和定义适用于本文件。
3. 1
塑胶型调光膜plastictypevisibilitycontrolfilm 两层柔性透明导电膜中间夹有包裹液晶微滴的塑胶芯层，在外加电场控制下可以通过调整液晶折射
率与塑胶折射率匹配而改变光线透过程度的膜状有机复合材料。 3.2
周边区edgearea 制品边部可以被边框遮盖部分或通过玻璃磨砂、倒角及其他工艺形成的不透明区域。
3.3
可视区visionarea 周边区以外的区域。
3. 4
击穿puncture 在电场作用下由于电极间放电而造成调光膜局部烧蚀的现象。 JC/T2129—2012 3.5
脱胶delaminated 玻璃或调光膜与胶片不粘结或分离的现象。
3. 6
开胶electrodedetachment 调光膜中液晶一塑胶芯层与表层电极不粘结或分离的现象。
3.7
亮边 transparentedgearea 在可视区周边，由于调光膜缺失或失效造成制品在断电情况下仍可透视的区域。
3. 8
裂口vents 从玻璃边部向中间延伸的尖锐线状裂缝或裂纹。
3. 9
皱痕 creases 由胶片折叠引起的夹层后可见的光学变形
3.10
条纹 文streaks due to interlayer inhomogeneity 由于胶片的不均匀缺陷引起的夹层后可见的光学变形。
3. 11
爆边chip 玻璃边缘表面剥落形成的贝壳状缺损。
材料
4
电致液晶夹层调光玻璃由玻璃、胶片及调光膜组合构成。所采用的材料均应满足相应的国家标准、 行业标准、相关技术条件或订货文件要求。 5要求 5:1 总则
电致液晶夹层调光玻璃的性能要求及其试验方法应符合表1相应条款的规定，
表1 电致液晶夹层调光玻璃主要性能要求及其试验方法
试验方法 6.2 6, 3 6, 4 6; 5 6; 6 6. 7 6. 8
技术要求 5. 2 5. 3 5. 4 5. 5 5. 6 5.7 5.8
名称外观质量尺寸偏差弯曲度可见光透射比
1
雾度绝缘电阻耐热性
2 JC/T2129—2012
表1(续) 技术要求 5. 9 5. 10 5. 11 5. 12 5. 13 5. 14
名称耐寒性耐湿性耐辐照性
试验方法 6. 9 6. 10 6. 11 6.12 6. 13 6. 14
落球冲击剥离性能霰弹袋冲击性能
开关次数
5.2外观质量
电致液晶夹层调光玻璃的外观质量应符合表2的规定。
表2电致液晶夹层调光玻璃外观质量要求
缺陷名称
缺陷尺寸
要求允许存在
直径≤0.5mm 0.5mm<直径≤1.0mm 1.0mm<直径≤3.0mm
不允许密集存在“
可视区
S≤1时，允许个数：1.0个/块 S>1时，允许个数：1.0XS个/块
点状缺陷
直径>3.0mm
不允许允许存在不允许存在允许存在
直径≤5.0m且面积之和不超周边区
面积的5%
周边区
直径>5.0mm或面积之和超过周边区
面积的5%
长度≤30mm且宽度≤0.2mm 长度>30mm或宽度>0.2mm 长度≤50mm且宽度≤0.3m 长度>50mm或宽度>0.2mm
可视区
允许个数：2.0个/块允许个数：5.0个/块允许个数：3.0个/块
线状缺陷
周边区
开胶脱胶爆边、裂口皱痕、条纹击穿点、亮边 “密集存在是指在200mm直径的圆面积内缺陷超过5个。
可视区内不允许存在
不允许存在不允许存在不允许存在不允许存在
S是以平方米为单位的玻璃板的面积。 缺陷允许个数是以S乘以相应系数所得的数值，此数值应按GB/T8170修约，修约间隔为1。
