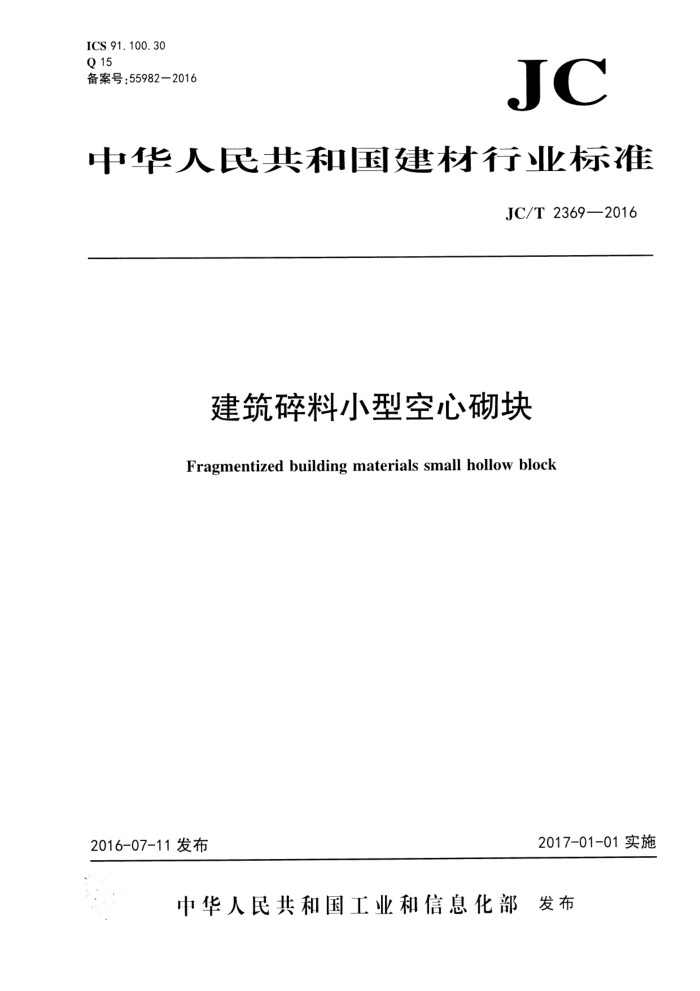

ICS 91.100.30 Q 15 备案号：55982-2016
JC
中华人民共和国建材行业标准
JC/T 2369—2016
建筑碎料小型空心砌块
Fragmentized building materials small hollow block
2017-01-01实施
2016-07-11发布
中华人民共和国工业和信息化部发布 JC/T2369—2016
前 言
本标准按照GB/T1.1一2009给出的规则起草，本标准由中国建筑材料联合会提出。 本标准由全国墙体屋面及道路用建筑材料标准化技术委员会（SAC/TC285）归口。 本标准负责起草单位：贵州省建材产品质量监督检验院、中国建材检验认证集团西安有限公司本标准参加起草单位：贵阳市南明区筑利福建材厂。 本标准主要起草人员：蒋德勇、夏莉娜、刘庆、林玲、张胜福、左鹏鹰、张广栋。 本标准为首次发布。 JC/T2369—2016
建筑碎料小型空心砌块
1范围
本标准规定了建筑碎料小型空心砌块术语和定义、分类、原材料、技术要求、试验方法、检验规则以及产品合格证、运输和贮存。
本标准适用于工业与民用建筑用的建筑碎料小型空心砌块。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥。 GB/T1596用于水泥和混凝土中的粉煤灰 GB/T 4111 混凝土砌块和砖试验方法 GB6566建筑材料放射性核素限量 GB 8076 混凝土外加剂 GB/T18046用于水泥和混凝土中的粒化高炉矿渣粉 GB/T18968 墙体材料术语 JGJ63混凝土拌合用水标准
3术语和定义
GB/T18968界定的以及下列术语和定义适用于本文件。
3. 1
建筑碎料fragmentizedbuildingmaterials 生产和使用中产生并经破碎的无机非金属建筑材料的废弃物，如废砖、废瓦、废混凝土等。
3. 2
建筑碎料小型空心砌块 fragmentizedbuildingmaterials smallhollowblock 以建筑碎料为主要原材料，加入水泥、掺合料、水等，经搅拌、成型、养护等工艺过程制成的小型
空心砌块（以下简称砌块），代号为FHB。建筑碎料的掺量应不低于原材料干质量的30%。
4分类
4.1类别
按砌块孔的排数分为：单排孔、双排孔、三排孔等， 4.2规格
1 JC/T2369—2016
主规格尺寸为390mm×190mm×190mm，其他规格尺寸由供需双方商定 4.3等级 4.3.1根据表观密度分为800级、900级、1000级、1100级、1200级、1300级、1400级七个密度等级。 4.3.2 根据抗压强度分为MU3.5、MU5.0、MU7.5、MU10.0四个强度等级。 4.4标记
产品按下列顺序进行标记：代号（FHB）、类别（孔的排数）、规格尺寸、密度等级、强度等级、标准编号。
示例：规格尺寸为390m×190m×190mm、密度等级为900级、强度等级为MU5.0的三排孔的建筑碎料小型空心砌块标记为：
FHB 3 390×190×190 900 MU5.0 JC/T 2369—2016
5 5原材料
5.1水泥
应符合GB175的规定 5. 2 建筑碎料
最大粒径不宜大于9.5mm，不应含有木材、塑料、玻璃等杂物。 5.3掺合料 5.3.1粉煤灰应符合GB/T1596的规定。 5.3.2粒化高炉矿渣粉应符合GB/T18046的规定。 5.4外加剂
应符合GB8076的规定。 5.5水
应符合JGJ63的规定。
。技术要求
6
6.1尺寸偏差和外观质量
尺寸偏差和外观质量应符合表1要求。
2 JC/T2369—2016
表1 尺寸偏差和外观质量
项目名称
指标 ±3 ±3 ±3 ≥30 ≥15 ≥25 ≥15 ≤2 ≤20 ≤30
长度宽度高度
尺寸允许偏差/mm
用于承重墙体用于自承重墙体用于承重墙体用于自承重墙体
最小外壁厚/m
肋厚/m
个数/个
缺棱掉角
三个方向投影尺寸的最小值/m
裂纹延伸投影的累计尺寸/m
用于自承重墙体的单排孔砌块的最小外壁厚和肋厚应不小于20m。 6. 2 密度等级
密度等级应符合表2规定。
表2 2 密度等级
单位为千克每立方米
密度等级 800 900 1000 1100 1200 1300 1400
砌块干燥表观密度范围
≤800 810~900 910~1000 1010~1100 1 110~1 200 1210~1300 1 310 ~1 400
6. 3 强度等级
强度等级应符合表3的规定：同一强度等级砌块的抗压强度和密度等级范围应同时符合表3的要求。
表3 强度等级砌块抗压强度
密度等级范围
MPa
强度等级
kg/m ≤1000 ≤1200 ≤1300 ≤1400
平均值 ≥3. 5 ≥5. 0 ≥7. 5 ≥10. 0
单块最小值 ≥2. 8 ≥4. 0 ≥6. 0 ≥8. 0
MU3. 5 MU5. 0 MU7. 5 MU10. 0
3
