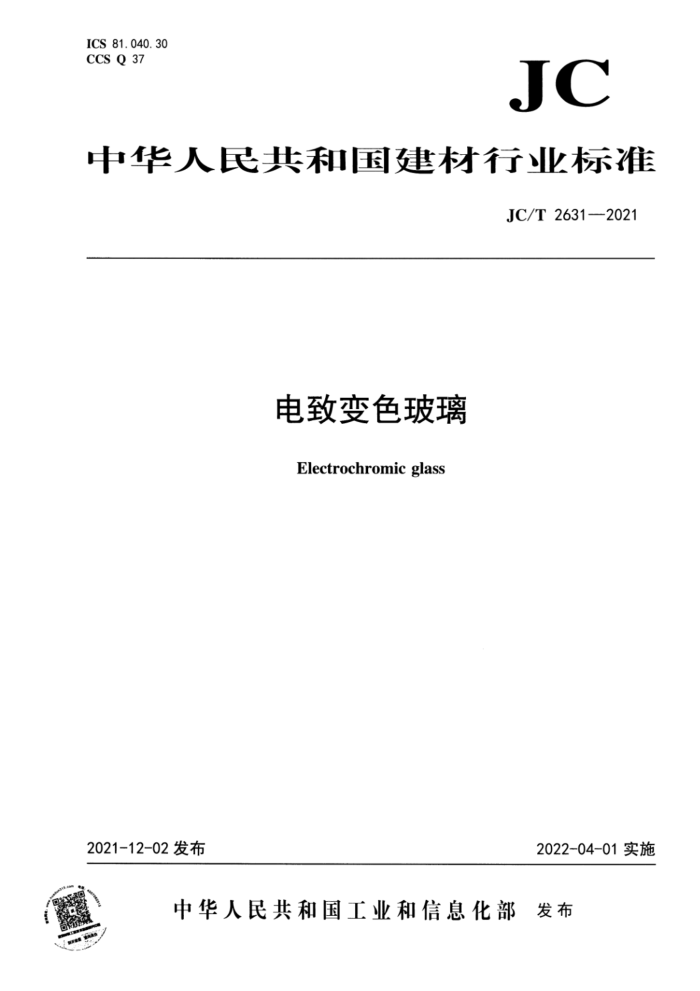

ICS 81.040.30 CCS Q 37
JC
中华人民共和国建材行业标准
JC/T 26312021
电致变色玻璃 Electrochromic glass
2022-04-01实施
2021-12-02发布
中华人民共和国工业和信息化部发布 JC/T2631—2021
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国工业玻璃和特种玻璃标准化技术委员会(SAC/TC447)归口。 本文件起草单位：中国建材检验认证集团股份有限公司、浙江上方电子装备有限公司、半人马科技
（宁波)集团有限公司、江苏繁华玻璃股份有限公司、北京京东方传感技术有限公司、漳州旗滨玻璃有限公司、苏州光臣智能科技有限公司、宁波称若电子科技有限公司、中国南玻集团股份有限公司、江苏铁锚玻璃股份有限公司、合肥威迪变色玻璃有限公司、南通繁华玻璃股份有限公司、深圳市光羿科技有限公司、中国建筑材料科学研究总院有限公司、哈尔滨工业大学。
本文件主要起草人：丁佐鑫、杨学东、杜大艳、苗向阳、张永夫、宋海军、吉顺青、石岳、候英兰、 贾立彬、赵勇、胡克银、王琦、刘江、路林、米赛、孟政、李垚、何嘉智、李娜、韩松、李俊杰、杨平平、刘静、刘胜、隋超英、张京玲、李爽、霍永琛、王鑫、严敏、曹增辰。
本文件为首次发布。
1 JC/T2631—2021
电致变色玻璃
1范围
本文件规定了电致变色玻璃的要求、试验方法、检验规则以及包装、标志、运输和贮存。 本文件适用于基于氧化还原反应的电致变色玻璃。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191 包装储运图示标志 GB/T2680建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有
关窗玻璃参数的测定
GB/T18915.1镀膜玻璃 第1部分：阳光控制镀膜玻璃 JB/T2369读数显微镜 JJF1615太阳模拟器校准规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
电致变色 electrochromism 材料在外加电场作用下，可见光透射比在褪色态（3.3)和着色态(3.4)之间稳定可逆地变化并伴随材
料颜色发生变化的现象。 3. 2
电致变色玻璃electrochromicglass 拥有电致变色性能的玻璃制品。
3. 3
褪色态bleachedstate 按照给定控制条件，电致变色玻璃的可见光透射比达到最高的状态。
3. 4
着色态tintedstate 按照给定控制条件，电致变色玻璃的可见光透射比达到最低的状态。
3. 5
着色转换时间 tintingtime 电致变色玻璃由褪色态向着色态转换所需的时间。
1 JC/T2631—2021
3. 6
褪色转换时间bleachingtime 电致变色玻璃由着色态向褪色态转换所需的时间。
4要求
4.1总体要求
电致变色玻璃不仅要满足4.2～4.9规定的要求，当用于建筑、汽车或机车等领域时，还应满足建筑、汽车或机车等领域的产品标准要求。 4.2外观质量 4.2.1 电致变色玻璃的变色区域在着色态和褪色态下的外观质量均应满足表1要求。
表1 电致变色玻璃的外观质量
说明直径<1.0mm
要求不应密集存在
缺陷名称
中部：不超过2个/㎡，且任意两缺陷之间的距离大于300mm 边部"：不应密集存在“ 中部：不准许边部：不超过1个/㎡
1.0mm≤直径<1.5mm
针孔、气泡、结石、
光畸变点
1.5mm≤直径≤3.0mm
点状缺陷
不准许不密集“
直径>3.0mm 直径<1.0mm
中部：不准许边部：不超过2个/m
斑点
1.0mm≤直径≤5.0mm
不准许不准许不准许
直径>5.0mm 目视可见
暗道膜面划伤
宽度≥0.1mm或长度>60mm 宽度≤0.5mm且长度≤60mm 宽度>0.5mm或长度>60mm
线状缺陷
不超过3个/㎡
玻璃面划伤
不准许不准许不准许不准许不准许
斑纹
目视可见目视可见目视可见目视可见
汇流条的断开或裂纹汇流条的不均匀或不整齐汇流条的不正常裸露密集是指在Φ100mm的圆内超过2个。 边部区域是指变色区边界、宽度为5%变色区边长的区域，其他区域为中部。
4.3光学性能 4.3.1 例外情况
对于无透射比性能需求的电致变色玻璃，透射比性能不作要求。
2 JC/T2631—2021
4.3.2光学性能偏差
按5.3试验后，可见光透射比、紫外线透射比、可见光反射比、太阳光直接透射比、太阳光直接反射比、太阳能总透射比和遮阳系数等光学性能偏差应不超过表2要求。
表2光学性能偏差要求
项目
允许偏差(明示标称值)
允许差值（未明示标称值）
可见光透射比(着色态) 可见光透射比(褪色态)
3. 0% 6. 0% 0. 04
2.0%~2.0% -6.0%~6.0% 0.03~0.03
遮阳系数
紫外线透射比、可见光反射比、太阳光直接透射比、太阳光直接反射比、太阳
3. 0%
2.0%~2.0%
能总透射比
4.4转换时间
电致变色玻璃的转换时间分为着色转换时间和褪色转换时间，按5.4试验后，应满足以下要求： a) 当电致变色玻璃用于建筑上时，应同时满足以下要求：
-着色转换时间应不大于760S；一褪色转换时间应不大于700s。
b）其他情况下，由供需双方商定。 4.5颜色均匀性
电致变色玻璃的颜色均匀性，以CIELAB均匀色空间的色差AEb表示。 按5.5试验后，在着色态和褪色态测量的电致变色玻璃单片色差和批量色差均应不大于3.0。
4.6功耗限值
按5.6试验后，电致变色玻璃的着色过程功耗应不大于5.0W/m，褪色过程功耗应不大于10.0W/m"，变色维持功耗应不大于1.0W/m。 4.7 绝缘电阻
按5.7试验后，当电致变色玻璃连接的直流电路电压大于35V或交流电路电压的正弦波方根均值大于16V时，其绝缘电阻值应不小于50MQ2。 4.8温湿度耐久性 4.8.1按5.8试验后，试样的外观质量应符合4.2要求，转换时间应符合4.4要求。褪色态可见光透射比在试验前后差值的绝对值应不大于5%，且着色态可见光透射比在试验前后差值的绝对值也应不大于5%。 4.8.2对于无透射比性能需求的电致变色玻璃，则测量可见光反射比，可见光反射比变化的要求由供需双方商定。 4.9辐照耐久性 4.9.1 当电致变色玻璃受到阳光的直接照射时，需要进行本项试验。
3
