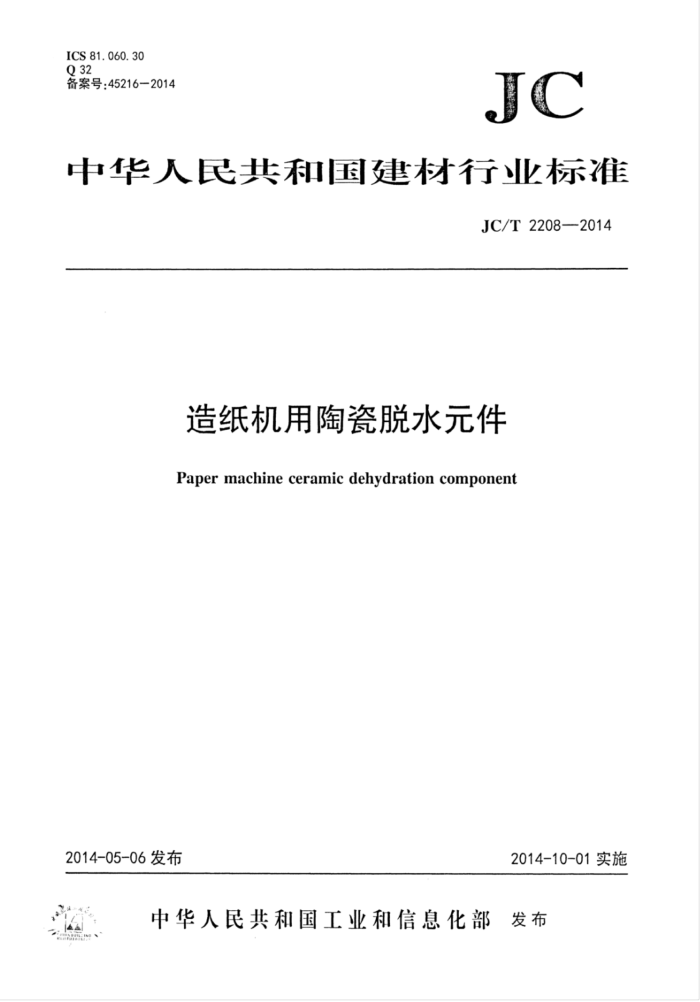

ICS 81.060.30 Q 32 备案号：45216—2014
JC
中华人民共和国建材行业标准
JC/T22082014
造纸机用陶瓷脱水元件
Paper machine ceramic dehydration component
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部 发布 中华人民共 和国建材行业标 准造纸机用陶瓷脱水元件
JC/T 2208-2014
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
(原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880×1230 1/16 印张0.5 字数12千字 2014年9月第一版 2014年9月第一次印刷
印数1—800 定价16.00元
书号：155160·414
* 编号：0958
网址:www.standlarlenjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼 邮编：100024
本标准如出现印装质量问题，山发行部负责调换。 JC/T2208—2014
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会结构陶瓷分技术委员会(SAC/TC194/SC2)归口。 本标准起草单位：山东硅苑新材料科技股份有限公司、山东硅元新型材料有限责任公司。 本标准主要起草人：樊震坤、李伦、杨庆伟、赵孝保、王安英、徐东昌。 本标准为首次发布。
I JC/T2208—2014
造纸机用陶瓷脱水元件
1范围
本标准规定了造纸机用陶瓷脱水元件的产品分类、技术要求、试验方法、检验规则以及标志、包装、 运输和贮存。
本标准适用于造纸机用陶瓷成型板、刮水板和真空箱面板。 本标准不适用于玻璃、微晶、陶瓷涂层型造纸机用脱水元件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2997致密定形耐火制品体积密度、显气孔率和真气孔率试验方法 GB/T4738.1 日用陶瓷材料耐酸、耐碱性能测定方法（块状法） GB/T4984 含锆耐火材料化学分析方法 GB/T 6569 精细陶瓷弯曲强度试验方法 GB/T 6900 铝硅系耐火材料化学分析方法 GB/T16534 精细陶瓷室温硬度试验方法 GB/T16535 精细陶瓷线热膨胀系数试验方法顶杆法
3产品分类
陶瓷脱水元件按照材料的组成不同可分为：氧化铝质和氧化锆增韧氧化铝质。
4技术要求
4.1 外观质量及尺寸偏差
陶瓷脱水元件工作面应平整、无裂纹、无针孔。产品的尺寸偏差应符合表1的要求。
表1产品的尺寸偏差表
项目表面粗糙度Ra/μm 对接缝隙/mm 平面；度/(mm/m) 直线度/(mm/m)
技术指标 ≤1. 0 ≤0.2 ≤0.2 ≤0.5 ± 0. 5 ±1. 5
长度宽度
产品尺寸偏差/% JC/T2208—2014 4.2理化性能
陶瓷脱水元件理化性能应符合表2的要求。
表2 2理化性能表
项目 w(Al,O;+ZrO2)/%
技术指标 ≥90. 0 ≤0.10 ≥3. 60 ≥12.5 ≥320 ≥98. 0 ≥99. 0 7.5~9.5
吸水率/% 体积密度/（g/cm) 维氏硬度/GPa 常温弯曲强度/MPa
耐酸度/% 耐碱度/%
平均热膨胀系数(RT~1000℃）×10*/℃
5 试验方法
5.1 表面粗糙度
用精度为0.05μm表面粗糙度测量仪测定Ral。 5.2对接缝隙、平面度、直线度
将产品放在平台上，用塞尺和精度为2um激光平面度、直角度仪测量。 5.3长度和宽度
用分度值为1mm的钢卷尺测量。 5.4Al03、Zr02含量
按GB/T6900、GB/T4984执行。 5.5 5吸水率、体积密度
按GB/T2997执行。试样从烧成未加工的半成品中随机切取，也可使用常温弯曲强度试验后的样品，试样数量为五块。若不能在产品上切取时，也可按相同配方相同工艺条件制成试验方法中要求的试样。 5.6维氏硬度
按GB/T16534执行，试样从烧成未加工的半成品中随机切取。若不能在产品上切取时，也可按相同配方相同工艺条件制成试验方法中要求的试样。 5.7 常温弯曲强度
