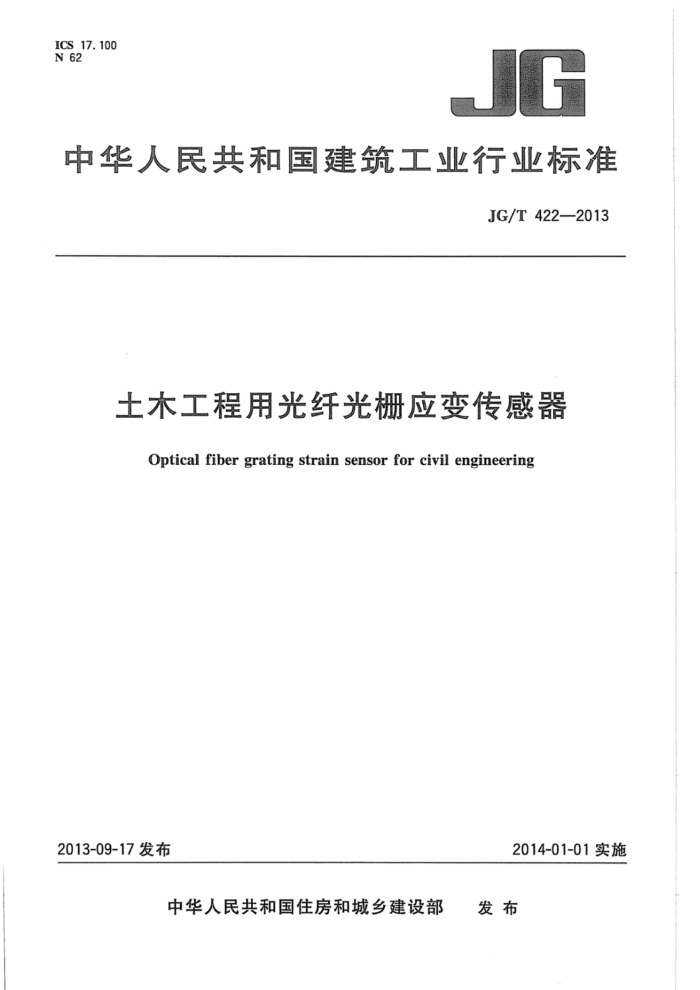

ICS 17.100 N 62
中华人民共和国建筑工业行业标准
JG/T422—2013
土木工程用光纤光栅应变传感器
Optical fiber grating strain sensor for civil engineering
2014-01-01实施
2013-09-17发布
发布
中华人民共和国住房和城乡建设部 JG/T 422—2013
目 次
前言
-
范围规范性引用文件
1
2
3 术语和定义
产品结构、产品分类、型号命名及产品参数要求试验方法
4
..
5 6
检验规则 8标志、包装、运输和贮存附录A（资料性附录） 温度修正后传感器应变值的计算方法 JG/T422—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑结构标准化技术委员会归口。 本标准负责起草单位：深圳市海川实业股份有限公司。 本标准参加起草单位：上海启鹏工程材料科技有限公司、同济大学、上海市隧道工程轨道交通设计
研究院、广东省建筑科学研究院、安徽省交通勘察设计院有限公司、上海森首光电科技有限公司。
本标准主要起草人：何唯平、孙利民、张恒、陈修和、张杰、孟申庆、李新星、李健、杜新民、李明、 黄永衡、陈为成、潘鑫。 JG/T 422—2013
土木工程用光纤光栅应变传感器
1范围
本标准规定了土木工程用光纤光栅应变传感器（以下简称传感器）的术语和定义、产品结构、产品分类及型号命名、产品参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于土木工程用光纤光栅应变传感器的生产、使用和检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.4电工电子产品环境试验 金第2部分：试验方法试验Db：交变湿热（12h十12h循
环)
GB/T2423.8 电工电子产品环境试验 第2部分：试验方法试验Ed：自由跌落 GB/T2423.10 电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB4208—2008 外壳防护等级(IP代码) GB/T7424.1—2003光缆总规范第1部分：总则 GB/T7424.2—2008光缆总规范 第2部分：光缆基本试验方法 GB/T7665 传感器通用术语 GB/T 9969 工业产品使用说明书 总则 GB/T10111 随机数的产生及其在产品质量抽样检验中的应用程序
3术语和定义
GB/T7665界定的以及下列术语和定义适用于本文件。
3. 1
应变传感器strainsensor 用来测量结构物因各种作用引起的相对变形并转换成可测输出信号的检测装置。
3.2
光纤光栅应变传感器 optical fibergrating strain sensor 利用光纤光栅的敏感性来测量结构物相对变形的传感器。
3.3
光纤引线 opticalfiberlead(s) 将传感元件与光源和光接收机相连的光纤线路。
3. 4
分辨力 resolution 传感器在规定测量范围内可能检测出的被测量的最小变化量。
1 JG/T422—2013
4产品结构、产品分类、型号命名及产品参数
4.1产品结构
传感器主要由光纤光栅、封装结构、外壳、光纤引线以及安装部件组成。 2产品分类
4.2
传感器按安装方式不同，分为埋人式和表面安装式。 4.3 型号命名
FGS-O-O
辅助参数主参数，最大测量范围，ME 光纤光栅型应变传感器
示例：量程范围2000μE，尺寸200mm×$20mm的应变传感器型号表示为：FGS-2000-200×20 4. 4 产品参数
传感器主要物理参数应符合表1的规定。
表1传感器主要物理参数
外径/mm 标距/mm
<20 50~250 ≤10 ≥500 >90 <0. 3 ≤0.5
尺寸参数
光纤引线直径/mm 光纤引线长度/mm
反射率/% 3dB带宽/nm 插人损耗/dB
光学参数
5要求 5.1工作环境条件
传感器工作条件： a) 环境温度：-30℃～70℃； b) 表面安装式传感器应能在0.2MPa的压力下正常工作； c) 埋入式传感器应能在0.5MPa或规定的压力下正常工作。
5.2外观
传感器外观应光洁、无锈斑及裂痕，各部分连接应牢固，光纤引线应无损伤，标识应清晰。
2
