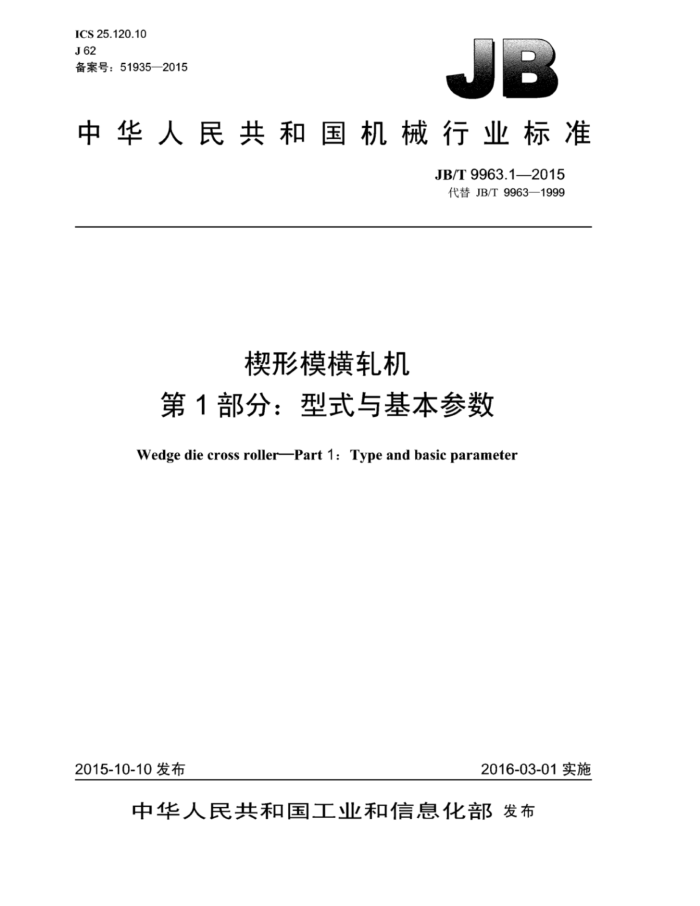

ICS25.120.10 J62 备案号：51935—2015
：
中华人民共和国机械行业标准
JB/T9963.12015 代替JB/T9963—1999
楔形模横轧机
第1部分：型式与基本参数
Wedge die cross roller-Part 1:Type and basic parameter
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T9963.1—2015
目 次
前言，
II
范围规范性引用文件，型式. 基本参数.
1 2 3 4
图1整体式楔形模横轧机示意图图2分体式楔形模横轧机示意图图3轧辊示意图
表1 基本参数表 JB/T9963.1—2015
前言
JB/T9963《楔形模横轧机》分为三个部分：
第1部分：型式与基本参数；一第2部分：技术条件；一第3部分：精度。 本部分为JB/T9963的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T9963一1999《楔形模横轧机 型式与基本参数》，与JB/T9963一1999相比主要技术
变化如下：
增加了规范性引用文件：修改了基本参数表，
本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：济南铸造锻压机械研究所有限公司、青岛青锻锻压机械有限公司、嵊州市机械行
业协会。
本部分主要起草人：单宝德、邢吉柏、衣锐、楼宇。 本部分所代替标准的历次版本发布情况为：
ZBJ62024—1989; JB/T9963—1999。
-
II JB/T9963.1—2015
楔形模横轧机
第1部分：型式与基本参数
1范围
JB/T9963的本部分规定了楔形模横轧机的型式与基本参数。 本部分适用于热态棒料轧制锻件和锻坏的楔形模横轧机。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T28761锻压机械型号编制方法
3型式
3.1楔形模横轧机的型号应符合GB/T28761的规定。 3.2楔形模横轧机分为整体式（见图1）和分体式（见图2）两种结构型式。 3.3楔形模横轧机的两个轧辊轴线呈水平放置（见图3），且在同一垂直平面内。
图1整体式楔形模横轧机示意图
- JB/T9963.1—2015
图2分体式楔形模横轧机示意图
上轧辑
下轧辑
图3轧辊示意图
4基本参数
4.1楔形模横轧机的主参数为两轴中心距。 4.2楔形模横轧机的基本参数应符合表1的规定。 4.3轧辊工作部分长度允许增加。 4.4可轧毛坏最大直径是针对在锻造温度下轧制的钢棒料材料性能R.≤700MPa而言的。
2 JB/T 9963.1—2015
表 1 基本参数表
参数名称轧辊中心距H mm
参 数 值
315 400 500 630 700 800 1 000 1 250 1 500
轧辑工作部分尺寸 直径D mm 250 320 400 500 560 630 800 1 000 1 200 （不带模具） 长度L mm 250 300 400 500 600 650 800 1 200 1 300
15 25 35 50 60 80 100 130 165
可轧毛坏最大直径 mm 轧辑中心距调整量AH mm 超出±8 超出±10超出±12 超出±15超出±17 超出±20 0超出±25超出±30 超出±40
12~16 12~16 10~14 10~14 8~12 8~12 6~10 5~8 4~7
轧辊转速 r/min 轧辑相位角调整量a (°) 注：轧辑转速可在表列范围内确定一种或几种
超出±3
3 156
L/ar
