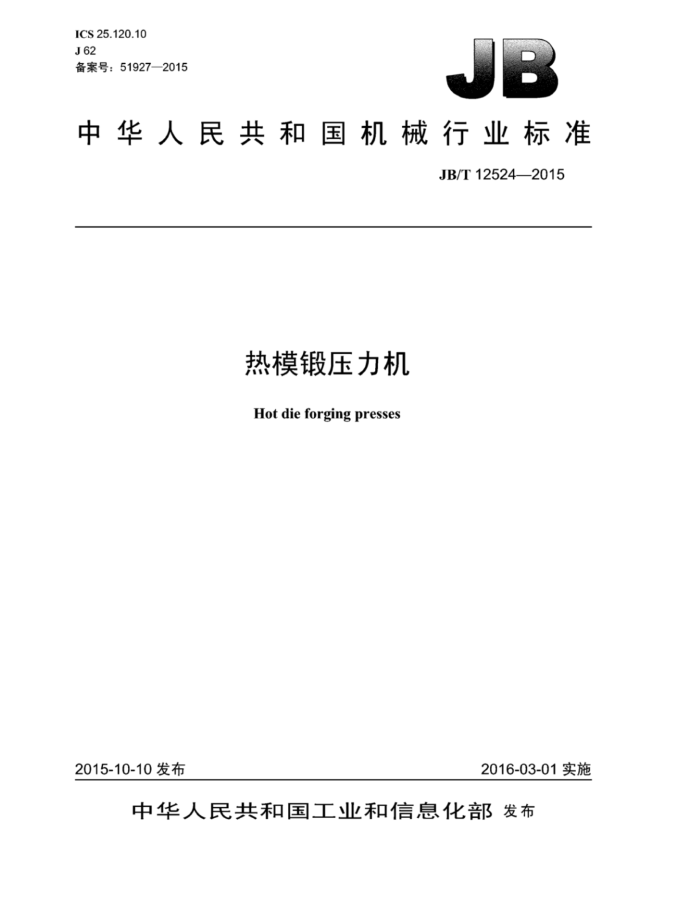

ICS25.120.10 J62 备案号：51927—2015
：
中华人民共和国机械行业标准
JB/T12524—2015
热模锻压力机 Hotdieforgingpresses
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准热模锻压力机 JB/T12524—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·27千字 2016年6月第1版第1次印刷
定价：18.00元
*
书号：15111·13551 网址：http：//www.cmpbook.com 编辑部电话： （010)88379399 直销中心电话： (010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12524—2015
目 次
前言，范围
III
1 2
规范性引用文件. 基本参数. 技术要求... 4.1 图样及技术文件. 4.2 压力机的基本参数 4.3 功能与结构... 4.4 附件、工具及配套件 4.5 安全与防护. 4.6 铸件、锻件和焊接件 4.7 刚度.. 4.8 零件加工 4.9 装配， 4.10 液压系统. 4.11 气动系统... 4.12 润滑系统... 4.13 电气系统. 4.14 噪声， 4.15 外观 5精度
3 4
5.1 精度检验的基本要求， 5.2 几何精度检验试验方法. 6.1 试验条件. 6.2 基本参数尺寸检验， 6.3 刚度测试... 6.4 压力机空运转试验 6.5 压力机的负荷试验. 6.6 压力机的精度检验 7检验规则. 7.1 出厂检验， 7.2 型式检验... 标志、包装、运输和贮存
6
8
制造厂保证... 附录A（资料性附录） 刚度测量方法 A.1 测量条件 A.2 线刚度测量，
9
10 10 10 JB/T12524—2015
表1 压力机的基本参数表2 基本参数尺寸允差... 表3 铸件、焊接件非加工表面直线度公差表4 接触点数表5 允许塞尺塞入的厚度和深度表6 飞轮圆跳动公差表 7 噪声限值... 表8 不检验长度表9 几何精度检验. 表10 单次行程试验，
2
S
8
II JB/T12524—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准起草单位：青岛宏达锻压机械有限公司、济南铸造锻压机械研究所有限公司、青岛正大重工
有限公司。
本标准主要起草人：于学宏、马立强、赵至友、刘晓燕、宋鲲鹏、 本标准为首次发布。 JB/T12524—2015
热模锻压力机
1范围
本标准规定了热模锻压力机的基本参数、技术要求、精度、试验方法、检验规则、标志、包装、运输和贮存及制造厂保证。
本标准适用于热模锻压力机（以下简称压力机）
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150（所有部分）压力容器 GB/T 191 包装储运图示标志 GB/T 3766 液压系统通用技术条件 GB 5226.1 机械电气安全机械电气设备 第1部分：通用技术条件 GB/T 6402- -2008钢锻件超声检验方法 GB/T 6576 机床润滑系统 GB/T 7932 气动系统通用技术条件 GB/T 7935 液压元件通用技术条件 GB/T10923- 3—2009 锻压机械 精度检验通则 GB/T 13306 标牌 GB17120 锻压机械 安全技术条件 GB/T 23281 锻压机械噪声声压级测量方法 JB/T 3240 锻压机械操作指示形象化符号 JB/T 4385.1 锤上自由锻件通用技术条件 JB/T 5775 锻压机械灰铸铁件技术条件 JB/T8356.1 机床包装技术条件 JB/T 8609 锻压机械焊接件技术条件 JB/T 9178.1 水压机上自由锻件通用技术条件 JB/T 9954 锻压机械液压系统清洁度 JB/T12522 2—2015 锻压机械铸钢件技术条件
基本参数
3
3.1 压力机的主参数为公称力。 3.2 ：压力机的基本参数见表1。 JB/T12524—2015
表 1 压力机的基本参数
公称力 kN 6 300 10 000 16 000 20 000 25 000 31 500 40 000 63 000 80 000 100 000 125 000 160 000
滑块行程 mm 220 250 280 300 320 340 360 450 450 480 500 550
行程次数次/min 110 100 90 85 80 60 55 50 45 40 32 27
最大封闭高度
封闭高度调整量
mm 630 700 875 950 1 000 1 050 1100 1 615 1 700 1 800 1 900 2 000
mm 11 14 18 20 22 25 28 35 38 30 30 30
4 技术要求
4.1 图样及技术文件
压力机的技术文件应符合本标准的要求，并应按规定程序批准后方可投入生产制造。 4.2 压力机的基本参数 4.2.1 压力机的基本参数应符合表1的规定，特殊要求可按供需双方合同的规定或要求执行。 4.2.2 压力机基本参数尺寸允差应符合表2的规定。
表 2 基本参数尺寸允差
允差 ± 1% *5% +5%
检验项目滑块行程最大封闭高度封闭高度调整量
4.3 功能与结构 4.3.1 压力机为曲轴式结构。 4.3.2 压力机分为单级传动和双级传动。 4.3.3 滑块导向采用X形导轨、八面形导轨等。 4.3.4 压力机设有打击力显示、温度监控、油位监控及故障显示等装置，这些装置可自动监视压力机的工作状态。 4.4 附件、工具及配套件 4.4.1 压力机出厂时应具备必要的专用工具、附件，特殊附件由用户与制造厂商共同商定， 随机供应或单独订货。 4.4.2 压力机的外购配套件应符合技术文件的要求，并与压力机同时进行运转试验。 2
