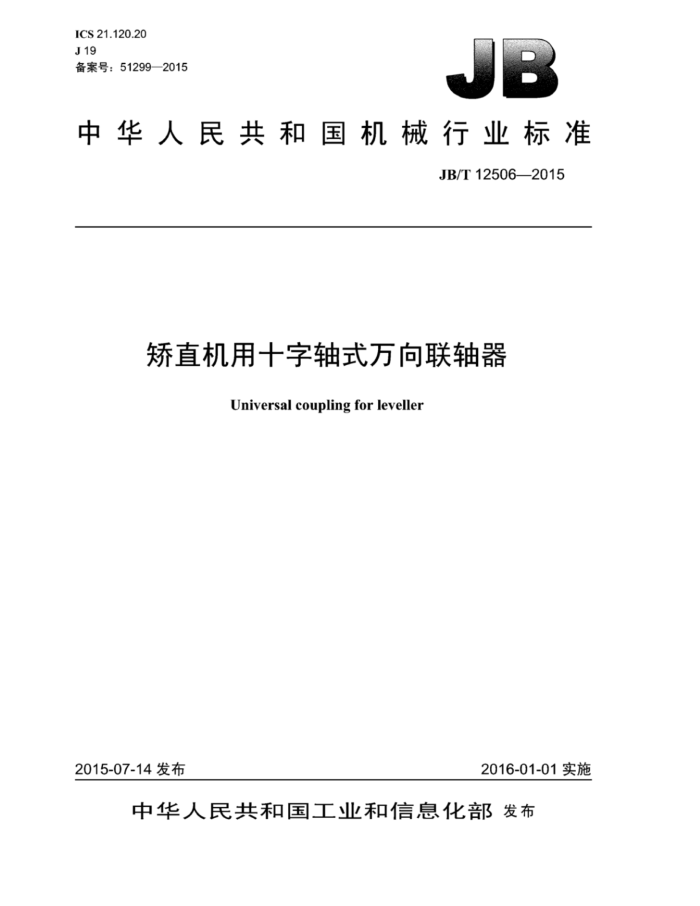

ICS 21.120.20 J19 备案号：51299—2015
：
中华人民共和国机械行业标准
JB/T12506—2015
矫直机用十字轴式万向联轴器
Universal couplingforleveller
2015-07-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布 中华人民共 和 国
机械行业标准
矫直机用十字轴式万向联轴器
JB/T12506—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23千字
2016年1月第1版第1次印刷
定价：15.00元
*
书号：15111·12919 网址：http：/www.cmpbook.com 编辑部电话： （010）88379399 直销中心电话： (010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12506—2015
目 次
前言 1范围 2 规范性引用文件.. 3结构型式、基本参数和主要尺寸
I
3.1结构型式
++++++++*
3.2基本参数和主要尺寸 4型号标记... 4.1产品型号... 4.2标记示例. 5技术要求... 5.1一般要求... 5.2主要件要求 5.3装配... 6试验方法与检验规则 6.1试验方法。 6.2检验规则... 7标志、包装和贮存.. 7.1标志. 7.2 包装.. 7.3贮存附录A（资料性附录） 万向联轴器的选用 A.1 选型依据.. A.2 第三矫直辑承受转矩的计算 A.3 轴承寿命的计算
图1A型 伸缩式万向联轴器图2B型 无伸缩式万向联轴器表1A型 伸缩式万向联轴器基本参数和主要尺寸表2B型 无伸缩式万向联轴器基本参数和主要尺寸 JB/T12506—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：泰尔重工股份有限公司。 本标准主要起草人：夏清华、杨丰产、葛燕飞、贾甫、李苗苗、肖士喜。 本标准为首次发布。
I JB/T12506—2015
矫直机用十字轴式万向联轴器
1范围
本标准规定了矫直机用十学轴式方向联轴器（以下简称方间联轴器）的结构型式、基本参数、主要
尺小、型号标记、技术要求、试验方法、检验规则、标志、包装和则存。
本标准适用于宽厚板轧线热矫直机的齿轮减速机或电动机输出轴与矫直辊联接的万向联轴器。传递公称转矩为50kN·m~300kN·m，回转直径为200mm~@350mm，轴线最大折角为10°，工作环境温度为-20℃～80℃。
规范性引用文件
2
下列文件对了本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。
GB/T 191 包装储运图示标志 GB/T 228.1 金属材料拉伸试验 第1部分：室温试验方法 GB/T 229 金属材料夏比摆锤冲击试验方法 GB/T 1184 —1996 形状和位置公差未注公差值 GB/T1801—2009 产品几何技术规范（GPS） 极限与配合公差带和配合的选择 GB/T 4879 防锈包装 GB/T 6388 运输包装收发货标志 GB/T 7284 框架木箱 GB/T 11345 2013 焊缝无损检测 超声检测 技术、检测等级和评定 GB/T 13384 机电产品包装通用技术条件 GB/T 19868.3 基丁标准焊接规程的工艺评定 JB/T 5000.1 重型机械通用技术条件第1部分：产品检验 JB/T5000.3—2007 重型机械通用技术条件第3部分：焊接件 JB/T5000.8 重型机械通用技术条件第8部分：锻件 JB/T5000.9 重型机械通用技术条件第9部分：切削加.T.件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T 5000.12 重型机械通用技术条件第12部分：涂装 JB/T5000.15—2007 重型机械通用技术条件第15部分：锻钢件无损探伤
3 结构型式、基本参数和主要尺寸
3.1 结构型式
万向联轴器结构型式分为伸缩式（A型）和伸缩式（B型），分别如图1、图2所示。 3.2基本参数和主要尺寸
万向联轴器的基本参数和主要尺寸见表1（A型）、表2（B型）。
1 JB/T12506—2015
ur00 7 , 8y 盘 Gauu 001 影 7
9% ZS 1'9 2
0
雪
4 zI 991 SE 60t IIS
-
10.0 1t00 6S00 6S0'0 680'0 o 0 - 1'0 060 EO2 01'9 pxu LIΦ×8 LI@X8 61×8 0
OS
1Z@ Cy N
()
6 2 2 0t 0f
0
0
a
szI SI
0
60 5 LST SS 19 68 6
O
4
4
D (IIsf)
S SO SO ST a OE OV
wu
-
D 0L 96 8 D 007 2 OS2 S92 8 00S A
- 4
n
乙图
8
s
00
2 表
U 1
0
I
大峨佛B 最轴折功递嫩 0'8 1 I'SI 88 CE 00 8'S 6
9
.
WI· NY w·NY
a 传 囍变捞矩 A 2
0 0 OST
S 0 11
交 疲转 K 称矩
W . NY 鲁雨 00 82zs 忆
0 89 00 4 8
N
公转
0 B As 8
ZS ZS 92
S JB/T12506—2015
4 型号标记
4.1产品型号
产品标记由3个单元的字母和数字组成： LSZ 口 1口×
两端面间距结构型式，分为伸缩式（A型）和无伸缩式（B型）回转直径矫直机用十字轴式万向联轴器
4.2 标记示例
示例1：回转直径D=225mm，结构型式为伸缩式，两端面间距L=1800mm的矫直机用十字轴式万向联轴器标记为
LSZ225AX1800万向联轴器 JB/T12506—2015
示例2：回转直径D=285mm，结构型式为无伸缩式，两端面间距L=2000mm的矫直机用十字轴式万向联轴器标记为：
LSZ285BX2000 万向联轴器 JB/T12506—2015
5 技术要求
5.1 一般要求 5.1.1 产品检验应符合JB/T5000.1的规定。 5.1.2 锻件技术要求应符合JB/T5000.8的规定。 5.1.3 切削加工件应符合JB/T5000.9的规定。 5.1.4 装配应符合JB/T5000.10的规定。 5.1.5 涂装应符合JB/T5000.12的规定。 5.1.6 锻钢件无损检测应符合JB/T5000.15一2007规定的Ⅱ级 5.1.7 焊缝质量应符合JB/T5000.3一2007规定的II级，焊缝的超声检测质量等级应符合GB/T11345 一2013规定的B级。 5.2 主要件要求 5.2.1 1叉头 5.2.1.1 材料采用优质合金结构锻钢，其力学性能：
a)Rm≥735MPa; b)Re≥540MPa; c）KU≥47J。
5.2.1.2叉头轴承孔的尺寸公差应符合GB/T1801一2009规定的N6。 5.2.1.3叉头轴承孔的几何公差应符合GB/T1184一1996的规定：
a）圆柱度公差按7级： b）同轴度公差按7级； c）垂直度公差按8级：
4
