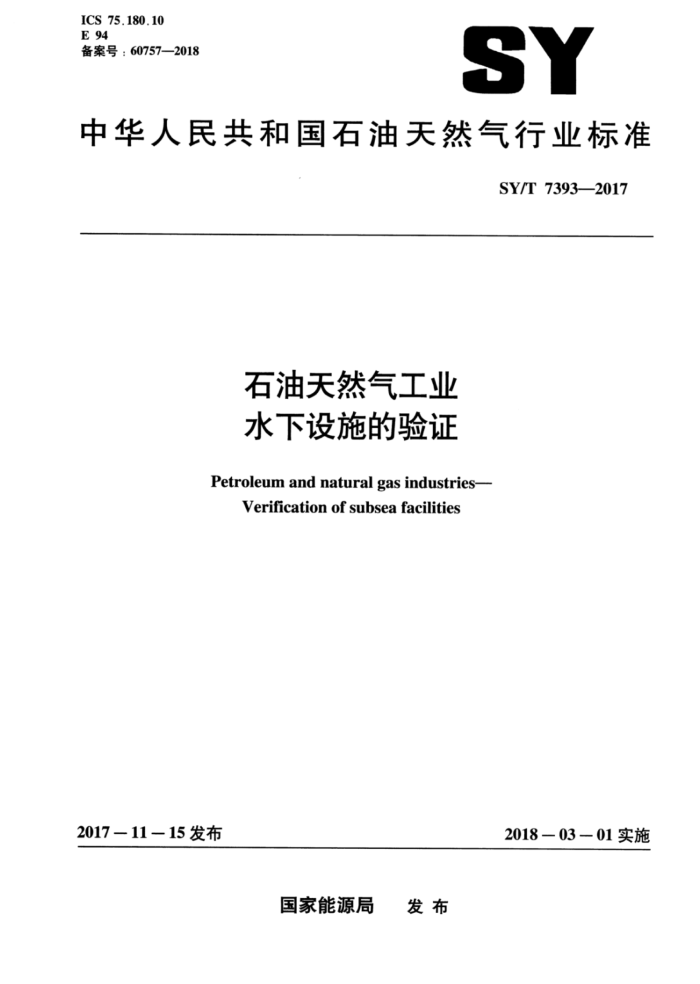

ICS 75.180.10 E 94 备案号：60757—2018
SY
中华人民共和国石油天然气行业标准
SY/T 73932017
石油天然气工业水下设施的验证
Petroleum and natural gas industries-
Verification of subsea facilities
2017—11—15发布
2018-03—01实施
国家能源局 发布 SY/T7393—2017
目 次
前言范围
1
2规范性引用文件 3术语、定义和缩略语 3.1术语和定义 3.2缩略语 4总则 4.1基于风险的验证 4.2定义验证计划 4.3水下设施符合性声明 5验证服务概述 5.1 总则 5.2 验证流程 5.3项目初始阶段 5.4项目实施阶段 5.5 项目运营阶段 5.6 验证文件附录A（规范性附录） 验证等级选择附录B（规范性附录） 验证工作范围表格范例附录C（资料性附录） 验证文件示例参考文献·
10
I
12
14
47 .56 SY/T73932017
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准使用重新起草法修改采用DNV-OSS-306：2004《水下设施的验证》（英文版，2012年修订）。 本标准与DNV-OSS-306：2004的部分差异是：
一增加了“规范性引用文件”；删除了DNV-OSS-306：2004的第1章A400助动词说明和E300本文件的结构： “术语、定义和缩略语”补充了DNV-OSS-306：2004正文中出现但没有定义的缩略语： -对DNV-OSS-306：2004中的个别疑误进行了更正，并在相应之处采用脚注进行了说明；对DNV-OSS-306：2004中的“DNV”字样采用“验证机构”代替。
为便于使用，本标准做了如下编辑性修改：
-取消了DNV-OSS-306：2004中的前言、修改部分等说明性文件：按GB/T1.1一2009的要求，对图、表不按章条而按顺序进行了重新编号：按GB/T1.1一2009的要求，对章节结构进行了调整和重新编号： ·将DNV-OSS-306：2004第1章条目A调整为“范围”“ ·将DNV-OSS-306：2004第1章条目E调整为“术语、定义和缩略语”； ·将DNV-OSS-306：2004第1章条目F调整为“参考文献”。
一
本标准由海洋石油工程专业标准化技术委员会提出并归口。 本标准起草单位：海洋石油工程股份有限公司。 本标准主要起草人：琚选择、付剑波、杨成鹏、李刚、石磊、曹永。
II SY/T7393—2017
石油天然气工业水下设施的验证
1范围
本标准规定了水下设施部件或项目阶段进行完整性验证和功能验证的准则与指南，并介绍了水下设施验证计划的编制、执行和报告。
本标准适用于对以下水下设施部件或指定的项目阶段进行验证：
-井下系统：水下井口和采油树系统（包括油嘴、油管挂和连接系统）：管汇、基础和基盘：海管和立管（包括动态脐带缆立管）：一水下控制脐带缆：一水下生产控制系统：一水下处理系统：
-
一井干预/完井／修井系统： -ROT介人系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T21412.1石油天然气工业水下生产系统的设计和操作第1部分：一般要求和推荐作法 (GB/T21412.1—2010.ISO13628-1:2005,IDT)
ISO9000质量管理体系基础和术语（Qualitymanagement systems—Fundamentals and vocabulary） ISO9001质量管理体系要求（Qualitymanagement systems-Requirements） DNV-OSS-300基于风险的验证（Risk basedverification） DNV-OsS-3Ol海底管道验证和认证（Verification and certification of submarine pipelines） DNV-OSS-302海上立管系统（Offshorerisersystems）
3术语、定义和缩略语 3.1术语和定义
GB/T21412.1界定的以及下列术语和定义适用于本文件。 3.1.1
委托方 client 与验证机构签订合同的买方、业主或承包商。
3.1.2
建造阶段 construction phase 建造阶段包括制造、安装、测试和调试，直到设施或整个系统可安全用于预定用途。水下设施的 SY/T7393—2017
建造阶段包括运输、岸上和船上装配、安装、整改、连接、试压、调试和修理。 3.1.3
设计design 水下设施相关的所有结构、材料和防腐等的工程设计。
3.1.4
设计阶段design phase 设计阶段是项目的初始阶段，采用系统的方法形成水下设施规格书、图纸和其他文件。确保水下
设施满足规定的要求（包括设计审查验证等）。 3.1.5
制造 fabrication 按照既定目的组装产品的活动。对于水下设施，通常是指将板材、型材和管子等加工或组装成生
产设施和（安装“维修）工具的过程。 3.1.6
危害hazard 可能导致设备损坏、人员伤害或其他损失的偏差（偏离设计和操作目的）。
3.1.7
危害与可操作性分析HAZOP 对新建或已有设施的工艺和设计目的进行严格正式的系统性审查，以准确评估由错误操作或者设
备部件故障导致的后果和潜在危险，及其对水下设施整体的影响。 3.1.8
安装（活动）installation（activity）安装设备或结构物的相关活动，如将其放置在海床、连接、打桩等海上作业。包括最后的测试和
运营准备。 3.1.9
组装manufacture 大批量制作物品或材料。对于水下设施，通常指的是由一个或多个承包商或供应商生产各种部件的活动。
3.1.10
运营（阶段）operations（phase）水下设施按照设计目的投人使用的阶段。
3.1.11
风险risk 发生事故或意外事件的定性或定量的可能性，并综合考虑故障的潜在后果。从定量的角度，风险
是特定的失效模式的量化概率与其量化后果的乘积。
注：风险不仅与物理故障模式有关，也与操作失误、人为错误等有关。对于某些风险，由于功能失效或物理失效
模式的原因小于20%，而80%以上的原因与其他设备有关。
3.1.12
降低风险的措施 risk reduction measures 降低水下设施的操作风险以及与它相关或附近的人员安全和健康风险的措施：
降低故障发生的概率：减轻故障发生的后果。
注：降低风险的措施的一般优先顺序： a）本质安全。 b）预防。
2 SY/T7393—2017
c）检测。 d）控制。 e）减轻。 f）应急响应。
3.1.13
安全目标safetyobjectives 水下设施建造、运营和退役阶段的安全目标，包括业主可接受的风险等级准则等。
3.1.14
符合性声明 statement of compliance 由有资质的机构签发的声明或报告，确认在评估期间，指定的水下设施阶段或活动，满足业主的要求。
3.1.15
验证verification 确认活动、产品或服务符合规定的要求所进行的检查。 注：检查应基于可以通过观察、测量、试验或其他手段证实的信息。GB/T19000—2008：验证——通过提供客观
证据对规定要求已得到满足的认定。
3.2缩略语
下列缩略语适用于本文件。 DCS：分布式控制系统（DistributedControl System） DFI：设计、制造及安装（Design Fabrication and Installation） DHPT：井下压力传感器（DownholePressureTransmitter) EDU：电力分配单元（Electrical Distribution Unit） EFAT：出厂验收扩展性试验（ExtendedFactoryAcceptanceTest） EPU：电力单元（ElectricalPowerUnit） ESD：紧急关断（EmergencyShutDown） ETU：电子测试装置（ElectronicTestUnit） FAT：出厂验收试验（Factory Acceptance Test) FMEA：失效模式与影响分析（Failure Mode and EffectAnalysis） FMECA：失效模式影响及危险性分析（FailureModeEffects and CriticalityAnalysis） HAZID：危险源识别分析（HAZardIDentification） HAZOP：危害与可操作性分析（HazardandOperabilityAnalysis） HIPPS：高完整性压力保护系统（HighIntegrityPressureProtectionSystem） HPU：液压动力单元（HydraulicPowerUnit） HTP：液压试验面板（HydraulicTest Panel) ICS：维修控制系统（Intervention Control System） IM：安装手册（Installation Manual） MCC：马达控制中心（MotorControlCentre） MCS：主控站（Master Control Station） MPQT：制造工艺评定试验（ManufacturingProcedureQualificationTest） MPS：制造工艺规格书（ManufacturingProcedureSpecification） MQC：多用快速接头（MultiQuickConnector） NDE：无损检验（NonDestructiveExamination） NDT：无损检测（NonDestructiveTest）
3 SY/T 7393—2017
P&ID：管线及仪表图（PipingandInstrumentsDiagram） PSD：生产关断（Production ShutDown） PT：压力变送器（PressureTransmitter） RAM：风险评估矩阵（RiskAssessmentMatrix） ROT：遥控作业工具（RemotelyOperatedTool) SCM：水下控制模块（SubseaControlModule） SCMMB：水下控制模块安装底座（SCMMountingBase） SCR：水下控制室（SubseaControlRoom） SCU：水下控制单元（Subsea ControlUnit） SDU：水下分配单元（Subsea Distribution Unit） SEM：水下电子模块（Subsea ElectronicModule） SIT：系统集成测试（System Integration Test） SPCU：水下电力和通信单元（SubseaPower&CommunicationUnit） SPS：水下生产系统（Subsea Production System） TT：温度变送器（TemperatureTransmitter) TUTU：上部模块脐带缆终端（TopsideUmbilicalTerminationUnit） UPS：不间断电源（UninterruptedPowerSupply） UT：脐带缆终端（UmbilicalTermination） WPQR：焊接工艺评定记录（WeldingProcedureQualificationRecord） WPS：焊接工艺规格书（WeldingProcedureSpecifications）
4总则 4.1基于风险的验证
DNV-OSS-300描述了基于风险的验证的概念，如图1所示。 验证计划是验证流程的主要环节，资产验证规格书、风险评估和验证等级的定义作为验证计划的
输人，验证执行是对验证计划的实施。 4.2定义验证计划
基于风险的验证计划：验证等级的选择应取决于影响危害管理的每个因素的风险等级以及资产的相关风险等级。验证计划可以是简化或详细的，参见DNV-OSS-300的相关描述。
本标准主要用于制订简化的验证计划。 注：风险可以基于安全性、环境影响、经济、计划、公共关系、声誉或由业主设定的其他标准进行评估。表格范
例主要是在安全性和完整性风险的基础上得出的。随着业务风险成为验证活动的主要因素，通常会要求使用分析方法而不是简化方法进行验证。
4.3水下设施符合性声明 4.3.1验证总则
验证是指在水下设施设计、建造和运营阶段由验证机构开展的各项活动。验证计划的最终范围由业主决定。 4.3.2符合性声明
验证机构可颁发符合性声明，确认在验证工作范围内的水下设施的符合性。
4 SY/T73932017
资产验证开始
编制资产验证规格书
包括公司总体接受准则。性能要求及验证目的
风险评估
包括危害识别及基于风险评价的危害分级
定义验证级别
包括细化接受准则及验证要求
制订验证计划包括验证活动列表
验证执行包括报告符合或不符合项
资产验证结束
图1基于风险的验证流程
4.3.3认证总则
认证是指为取得符合性证书进行的验证活动的全过程。认证计划由验证机构制订，包括工作范围和验证计划。认证计划必须覆盖水下设施在设计、建造阶段所有与安全性和完整性有关的工作。
本标准没有定义取得符合性证书所必需的验证工作范围。
5验证服务概述 5.1总则
本章的目的是提供：
与系统有关的生命周期验证活动的概述：验证机构水下设施验证服务的详细信息。
5.2验证流程 5.2.1 一般原则
本标准根据项目的不同阶段和关键里程碑，对水下设施验证的流程进行描述。水下设施的验证通常贯穿项目的一个或多个阶段，可包括项目的所有方面或某些指定的方面。
根据常规的项目阶段。基于风险的验证过程包括：
项目初始阶段： ·概念设计。 项目实施阶段：
