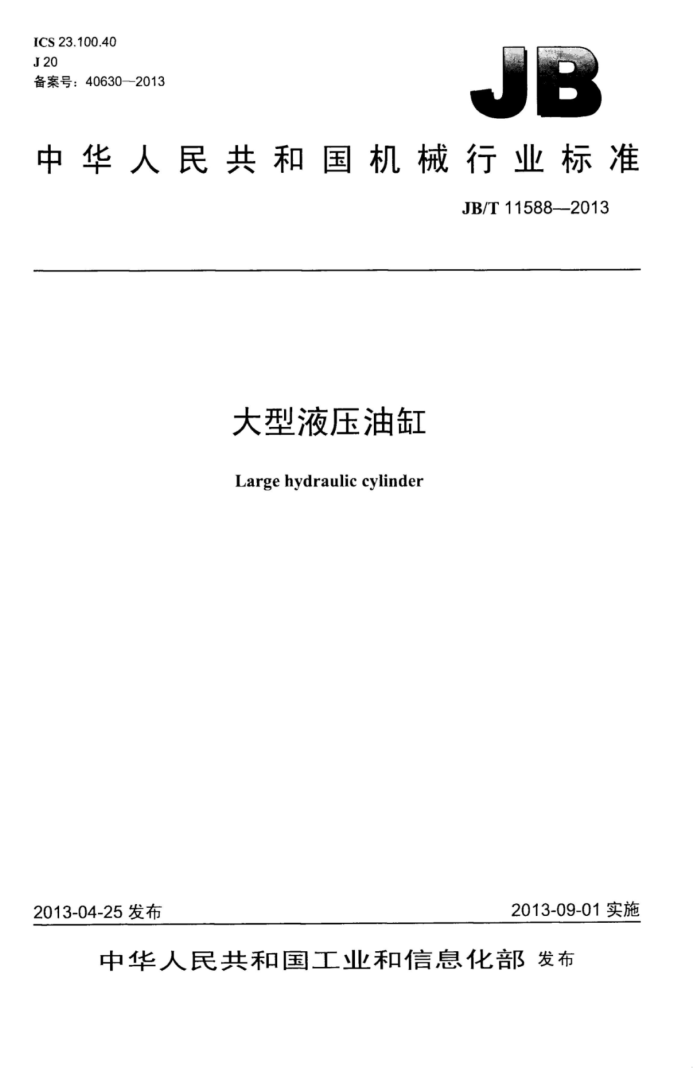

ICS23.100.40 J20 备案号：40630—2013
中华人民共和国机械行业标准
JB/T11588--2013
大型液压油缸
Largehydraulic cylinder
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T11588—2013
目 次
前言范围.. 2规范性引用文件. 3结构型式与基本参数 3.1产品的结构型式 3.2型号命名. 3.3基本参数.. 4技术要求. 4.1 一般要求. 4.2 密封. 4.3 主要件的技术要求 4.4 外观要求， 4.5 装配质量 4.6 使用性能 5 试验方法
T1
5
5.1 试验方法 5.2 试验项目及方法检验规则
-
6
T
6.1 产品检验 6.2 型式检验. 7标志、包装、运输与贮存 7.1 标志 7.2 ·包装. 7.3 运输. 7.4 贮存. 图1 大型液压油缸结构型式. 图2 进出油口法兰安装图. 图3 MF3前端圆法兰式液压油缸安装图图4 MF4后端圆法兰式液压油缸安装图. 图5 MP3后端固定单耳环式液压油缸，MP5带关节轴承、后端固定单耳环式液压油缸安装图图6 MT4中间固定或可调式耳轴液压油缸安装图.. 表1 进出油口尺寸表2 MF3前端圆法兰式液压油缸安装尺寸表3 MF4后端圆法兰式液压汕缸安装尺寸表4 MP3后端固定单耳环液压汕缸，MP5带关节轴承、后端固定单耳环式液压油缸安装尺寸表5 MT4中间固定耳轴式液压油缸安装尺寸表6 最低起动压力表7 液压油缸内泄氵
- JB/T11588--2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：江苏龙城洪力液压设备有限公司、河海大学。 本标准主要起草人：李龙华、刘洪、曹洪文、邢西哲、王一楠、王永升。 本标准为首次发布。
II JB/T115882013
大型液压油缸
1范围
本标准规定了大型液压油缸的结构型式与基本参数，技术要求，试验方法，检验规则，标志，包装、
运输和贮存。
本标准适用于内径不小于630mm的大型液压油缸。矿物油、抗燃油、水乙二醇、磷酸酯工作介质可根据需要选取。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用了本文件。
GB/T1184—1996形状和位置公差未注公差值 GB/T1800.2一2009产品几何技术规范（GPS）极限与配合第2部分：标准公差等级和孔轴极
限偏差表
GB/T1801-2009 产品几何技术规范（GPS）极限与配合公差带和配合的选择 GB/T7935--2005 液压元件通用技术条件 GB/T13384 机电产品包装通用技术条件 GB/T14039 一2002液压传动油液固体颗粒污染等级代号 JB/T5000.3 重型机械通用技术条件 牛第3部分：焊接件 JB/T5000.8 重型机械通用技术条件 第8部分：锻件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T5000.12 重型机械通用技术条件 第12部分：涂装 ISO6164：1994液压传动25MPa至40MPa（250bar至400bar）压力下使用的四螺栓整体方
法兰 (Hydraulic fluid power--Four-screw+ one-piece square-flange connections for use at pressures of 25 MPa and40MPa(250barand 400bar))
3结构型式与基本参数
3.1产品的结构型式
大型液压油缸由缸筒、活塞杆、活塞、缸底、端盖等部分组成，结构型式如图1所示。
活塞杆 端盖菠压油缸缸筒活塞 缸底
7
图1大型液压油缸结构型式
1 JB/T11588—2013
3.2 2型号命名 3.2.1型号表示方法如下：
DXG
缓冲工作介质安装形式行程，单位为毫米（mm）活塞杆径，单位为毫米（mm）缸内径，单位为毫米（mm）公称压力，单位为兆帕（MPa）大型液压油缸
3.2.2 常用工作介质代号：不标注为矿物油：K 抗燃油：S- 水Z二醇：L一 一磷酸酯。 3.2.3 安装形式代号：MF3- 前端圆法兰式：MF4- 后端圆法兰式；MP3- 一后端固定单耳环式： MP5- 带关节轴承、后端固定单耳环式：MT4- 一中间耳轴或可调耳轴式。其他安装形式，按用户要求。 3.2.4 缓冲代号：U- 无缓冲：E- 一有缓冲。 3.2.5 标记示例如下：
公称压力16MPa，液压油缸内径900mm，活塞杆外径560mm，工作行程2000mm，中间耳轴安装形式，有缓冲，采用矿物油的大型液压油缸的标记为：
DXG16-900/560-2000-MT4-E大型液压油缸JB/T11588—2013
3.3基本参数 3.3.1大型液压油缸进出油口安装图如图2所示，进出油口尺寸应符合表1的规定，基本参数应符合表2～表5的规定。
HXK
$D
8
d
T±0.3
T±0.3
Q
O
d
R
图2 进出油口法兰安装图
表1 进出油口尺寸
单位为毫米
编号 FA40 FA50 FA65
K M16 M20 M24
d $40 $50 $65
B 100 120 150
D
T 98 118 145
n 4 4 ?
2 JB/T11588—2013
表1（续）
编号 FA80 FA100 FA125 注：符合ISO6164方形法兰油口（PN250》。 MF3前端圆法兰式液压油缸安装图如图3所示，MF3前端圆法兰式液压油缸安装尺寸见表2。
B 180
F 175 200 245
D
K M30 M24 M30
中 $80 $100 $125
E 4 00 8
$245 $300
3.3.2
3.3.3 MF4后端圆法兰式液压油缸安装图如图4所示，MF4后端圆法兰式液压油缸安装尺寸见表3。
+NF
$FB 福 PFC PUC
WC EE t
EE
D
Q
VD
d O
A
Hd 3
8
BX B
@
O
ZB+S
图3 MF3前端圆法兰式液压油缸安装图表2 MF3前端圆法兰式液压油缸安装尺寸
单位为毫米
缸径 $630 $710 $800 $900 $950 $1000 $1120 $1250 $1500 $2 000
380 440 500 560 580 620 680 760 920 1 220 450 500 580 640 640 710 780 880 1060 1420
MM KK M320X6 M360X6M400X6 M450X6 M500X6 M550X6 M600X6 M650 X6 M760X6 M800X8 A
320 360 400 450 500 550 600 650 760 800
15 15 20
20
20
20
30
30
VD(min) 10
15
100 110 120 130 140 150 150 170 180 210 140 160 180 200 220 240 270 280 300 400
WC NF nXFB 16X60 20X$68 20×$76 20X$85 20×$90 20X$95 20×$10020×$105 528X+115 36X130 FC 1080 1180 1300 1 420 1540 1 660 1780 1930 2 260 2860
1200 1310 1450 1 600 1720 1860 1980 2 150 2480 3120
UC B (f8) 630 710 800 900 950 1000 1 120 1 250 1 500 2 000
780 900 1 000 1 150 1 230 1330 1 430 1 650 2 000 2 600
D ZB(max) 1160 1 300 1 440 1580 1 740 1810 2 010 2 190 2 520 3140
FA40 FA50 FA50 FA65 FA65 FA65 FA80 FA80 FA100 FA125
EE 25 MPa时的推力 7 789 9 893 12560 15 890 17712 19 625 24 618 30 664 44116 78 500
KN
3 JB/T11588--2013
表2（续）
25MPa时 4 955 6 094 7 654 9742 11110 12089 15 543 19 329 27 546 49290 的拉力
3810 4987 5958 7858 9 673 9 732 12 678 15 466 22106 38 928
kN S=0 mm时的质量 4895 7156 9 774 13 793 17 659 21 863 27470 39 077 64710 133 474
kg 每100mm 行程增加的质量
772
1 071 1 600 2 619
584
711
219
415
523
308
1192 1 771 2 945
785 6000
862
474
568
629
255
434
kg Smax
ANE EE++
$FB
WF LLEE VE
OFC
VD
X
PUC
Q
o0
IV YY
PAe
E9
中 R
&X 8
ZP+S
图4MF4后端圆法兰式液压油缸安装图表3 MF4后端圆法兰式液压油缸安装尺寸
单位为毫：
缸径 $630 $710 $800 $900 $950 $1000 $1120 $1250 $1500 $2 000
380 440 500 560 580 620 680 760 920 1 220
MM
710 780 880 1 060 1420
500
580
640
640
450
KK M320X6 M360X6 M400X6 M450X6 M500X6 M550X6 M600X6 M650X6 M760X6 M800X
320 360 400 450 500 550 600 650 760 800 150 175 195 215 240 260 290 300 330 430
A VE WF 240 270 300 330 360 390 420 450 480 610
140 160 180 200 220 240 270 280 300 400
NF nXFB 16X60 20×*68 20×76 20X$85 20X$90 20X$95 20100|2010528115 36×$1: FC 1 080 1180 1300 1420 1540 1 660 1780 1930 2260 2860
1 200 1310 1450 1 600 1 720 1 860 1980 2150 2480 3120
UC BA (f8) 630 710 800 900 950 1000 1120 1 250 1 500 2000
780 900 1000 1150 1230 1330 1430 1 650 2 000 2 600
D zp 1 230 1380 1530 1680 1860 1940 2180 2.350 2 680 3340
FA40 FA50 FA50 FA65 FA65 FA65 FA80 FA80 FA100 FA125
EE
4 JB/T11588-2013
表3（续）
25MPa时
的推力 7789 9 893 12 560 15 890 17712 19 625 24618 30664 kN 25MPa时 4 955 6 094 7 654 9 742 11110
44116 78500
12 089 15 543 19 329 27546 49 290
的拉力 kN S=0mm时的质量 5014 7332 10027 13 967 18161 22 364 28701 40098 66 021
3810 4987 5 958 7858 9 673 9 732 12 678 15466 22106 38 928
135 615
kg 每100mm 行程增加的质量
219
308
415
523
584
711
772
1071 1600 2619
255
434
474
568
629
785
862 1192 1 771 2 945
kg Smax
6000
3.3.4MP3后端固定单耳环式液压油缸和MP5带关节轴承、后端固定单耳环式液压油缸安装图如图5 所示，MP3后端固定单耳环式液压油缸和MP5带关节轴承、后端固定单耳环式液压油缸安装尺寸见表 4.
EE
工
MR/A/S
ULT
C/XO+S
图5MP3后端固定单耳环式液压油缸，MP5带关节轴承、后端固定单耳环式液压油缸安装图
5
